申请日2012.02.14
公开(公告)日2012.10.31
IPC分类号C02F9/14
摘要
本实用新型公开了一种处理VC废水的装置，属于废水处理技术领域，包括厌氧反应器、水解酸化池和好氧生化反应池，其特征在于：厌氧反应器、水解酸化池和好氧生化反应池顺次管路联接。该处理VC废水的装置由于水解酸化池位于厌氧反应器和好氧生化反应池之间，可使难分解的大链有机物在水解酸化池中分解成易分解的小分子有机物，降低了好氧生化反应的难度，提高了VC废水经高效厌氧反应后的可生化性能，从而提高其好氧生化处理的效率。
权利要求书
1.一种处理VC废水的装置，包括厌氧反应器、水解酸化池和好氧生化反应池，其特征在于：厌氧反应器、水解酸化池和好氧生化反应池顺次管路联接。
2.按照权利要求1所述的一种处理VC废水的装置，其特征在于：水解酸化池包括池体，池体的顶部安装脉冲布水器，池体的底部铺设布水支管，布水支管上开设布水孔，脉冲布水器的输出口通过布水主管联接布水支管，水解酸化池的输入口位于脉冲布水器上。
3.按照权利要求2所述的一种处理VC废水的装置，其特征在于：脉冲布水器包括水箱，贯穿水箱的底壁设置中央水管，中央水管的上端口设口部朝下的钟形罩、下端口作为输出口，水箱的上端、中央水管的上端和钟形罩的下端自高至低依次设置，脉冲布水器的输入口位于水箱上。
4.按照权利要求2所述的一种处理VC废水的装置，其特征在于：脉冲布水器包括水箱，水箱上设置出水管，出水管上设置电磁阀，出水管的管口作为输出口，脉冲布水器的输入口位于水箱上。
5.按照权利要求2或3或4所述的一种处理VC废水的装置，其特征在于：布水支管、布水孔均匀分布。
说明书
一种处理VC废水的装置
技术领域
本实用新型属于废水处理技术领域，具体涉及一种处理VC废水的装置。
背景技术
VC废水是在生产VC的过程中产生的废水，其成份复杂，含有大量的高分子有机物，故需要对其处理后才可排放。目前，国内废水处理行业中，所处理废水若有可生化处理的可能性，则一般采用生化处理方式。在生化处理应用中，对废水的预处理操作占据重要的位置，其中，水解酸化池作为废水生化处理的设备之一，一直受到广泛的应用。但在传统的废水处理装置中，水解酸化池、高效厌氧反应器和好氧生化反应池顺次管路连接，以此来提高高效厌氧反应阶段废水的可生化处理特性。但废水经过高效厌氧反应器之后，厌氧反应较彻底，致使废水的可继续生化性降低，致使在好氧生化反应池中处理时，往往好氧反应的效果偏差，即使在好氧生化反应池中添加额外的营养类物质，好氧生化处理的效率仍提高有限。
尤其是VC废水，因在VC生产的后期，产生的复杂有机物过多，VC废水在经过高效厌氧反应器后，对复杂有机物的降解效率低下，直接进入好氧生化反应池时，因生化性较差而影响好氧生化反应的效果，普遍去除效率仅有82%左右，效果不尽如人意。
发明内容
本实用新型所要解决的技术问题是提供一种处理VC废水的装置，能够降低好氧生化反应难度。
为解决上述技术问题，本实用新型的技术方案是：设计一种处理VC废水的装置，包括厌氧反应器、水解酸化池和好氧生化反应池，其特征在于：厌氧反应器、水解酸化池和好氧生化反应池顺次管路联接。

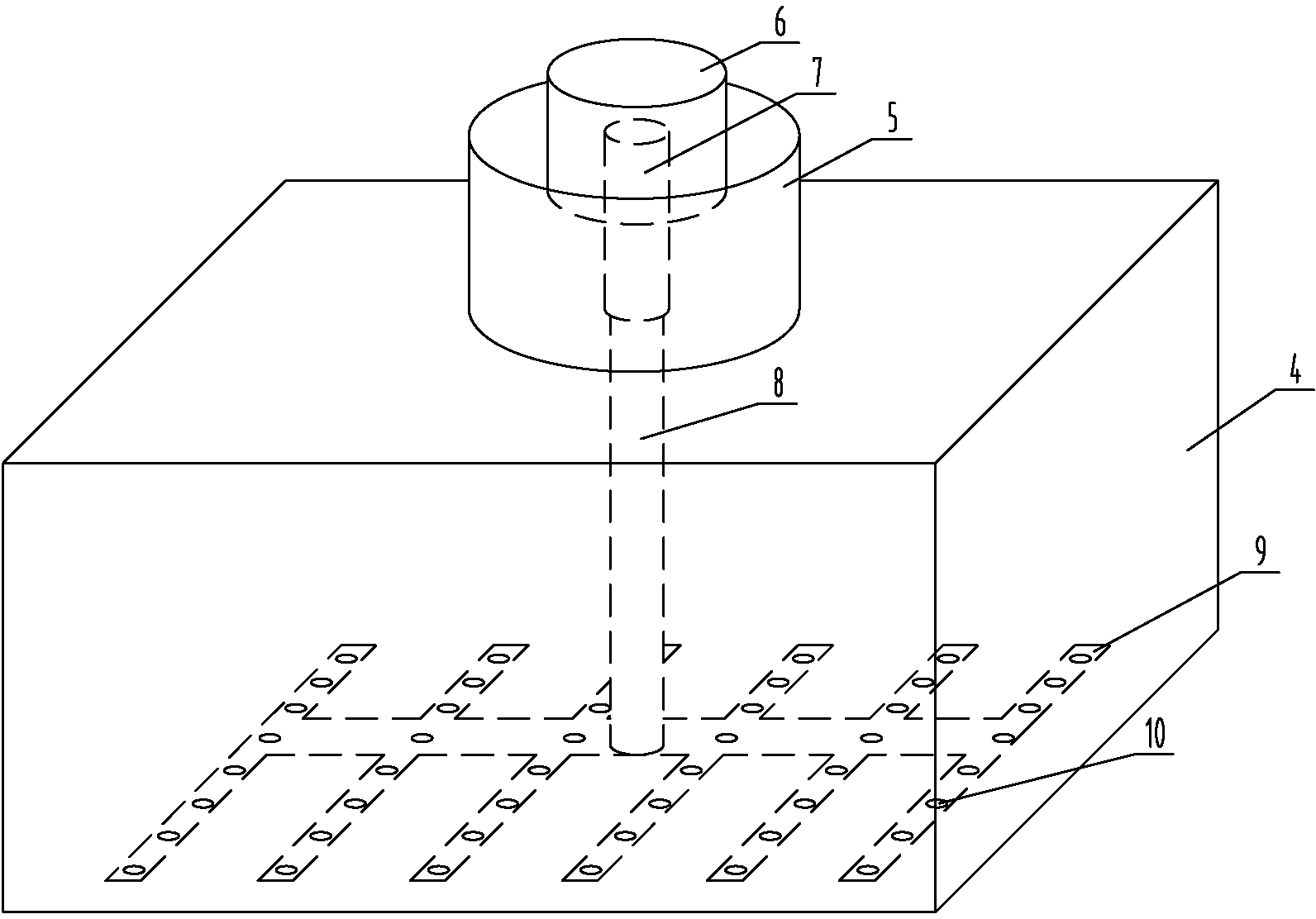

优选的，水解酸化池包括池体，池体的顶部安装脉冲布水器，池体的底部铺设布水支管，布水支管上开设布水孔，脉冲布水器的输出口通过布水主管联接布水支管，水解酸化池的输入口位于脉冲布水器上。
优选的，脉冲布水器包括水箱，贯穿水箱的底壁设置中央水管，中央水管的上端口设口部朝下的钟形罩、下端口作为输出口，水箱的上端、中央水管的上端和钟形罩的下端自高至低依次设置，脉冲布水器的输入口位于水箱上。
优选的，脉冲布水器包括水箱，水箱上设置出水管，出水管上设置电磁阀，出水管的管口作为输出口，脉冲布水器的输入口位于水箱上。
优选的，布水支管、布水孔均匀分布。
本实用新型的有益效果是：
1、由于水解酸化池位于厌氧反应器和好氧生化反应池之间，可使难分的解大链有机物在水解酸化池中分解成易分解的小分子有机物，降低了好氧生化反应的难度，提高了VC废水经高效厌氧反应后的可生化性能，从而提高其好氧生化处理的效率。
2、水解酸化池的池体顶部安装脉冲布水器，池体的底部铺设布水支管，布水支管上开设布水孔，脉冲布水器的输出口通过布水主管联接布水支管，由于脉冲布水器完成了VC废水的脉冲式瞬时释放，从而使VC废水在较短的时间内从布水口中喷出，使位于池体底部的兼性厌氧菌活性污泥被冲击而悬浮起来，从而使VC废水与菌种的充分接触，提高了水解酸化池的处理效果。
3、脉冲布水器包括水箱，贯穿水箱的底壁设置中央水管，中央水管的上端口设口部朝下的钟形罩、下端口作为输出口，水箱的上端、中央水管的上端和钟形罩的下端自高至低依次设置，使脉冲布水器采用虹吸式结构，结构简单，不需要外加动力源，运行方便灵活，节省了运行费用。
4、脉冲布水器包括水箱，水箱上设置出水管，出水管上设置电磁阀，出水管的管口作为输出口，使脉冲布水器采用电磁阀实现脉冲控制方式，结构简单，便于采用。
5、布水支管、布水孔均匀分布，使VC废水被均匀的喷出，进一步增大了VC废水兼性厌氧菌活性污泥的接触面积，使水解酸化反应更加充分、彻底，提高了水解酸化的处理效果。
