摘要
一种回收工业污水余热用于供热的装置，属于热量回收设备技术领域，用于对化肥厂造气污水余热进行回收，加以利用，其技术方案是：它由换热循环泵、换热片、集管、外框架组成，换热片为多个，多个换热片分别与集管相连接，集管与换热循环泵相连接，换热循环泵通过管道连接到热水循环管路中，多个换热片和集管安装在外框架中，组成一个换热单元，多个换热单元相互并联，放置在沉淀池中。本实用新型的换热单元放置在沉淀池中，吸收污水中的大量热能，污水与循环水相互隔绝，避免了污水杂质对换热装置的堵塞、磨损;换热单元直接浸入沉淀池中，取消了防阻机及污水循环泵，减少了设备投资和运行费用;换热单元安装、检修简单，将外框架整体起吊即可。
权利要求书

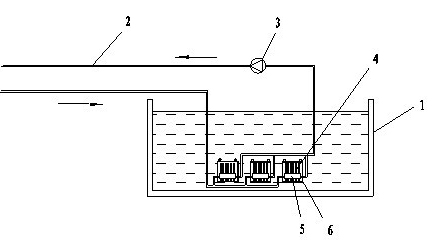

1.一种回收工业污水余热用于供热的装置，其特征在于：它由换热循环泵(3)和换热单元组成，换热单元由多个换热片(4)、集管(5)、外框架(6)组合而成，所有换热片(4)进水接口均与进水管路的集管(5)相连接，出水接口均与出水管路的集管(5)相连接，集管(5)与换热循环泵(3)相连接，换热循环泵(3)通过管道连接到热水循环管路(2)中，外框架(6)用槽钢焊接，支撑并固定换热片(4)及集管(5)，外框架(6)上设置用于起吊的吊装环。
2.根据权利要求1所述的回收工业污水余热用于供热的装置，其特征在于：所述由换热片(4)、集管(5)、外框架(6)组成的换热单元有多个，多个换热单元相互并联，放置在沉淀池(1)中，多个换热单元分别与换热循环泵(3)相连接。
说明书
一种回收工业污水余热用于供热的装置
技术领域
本实用新型涉及一种回收化工厂造气污水余热用于供热的装置，属于热量回收设备技术领域。
背景技术
在化肥生产企业中，有大量的经过造气、脱硫工艺流程的污水，这些污水携带大量的热量。高温污水首先进入平流沉淀池，在沉淀池内较大颗粒的灰尘沉淀下来，沉淀后的热水由冷却水循环泵送上冷却塔，经冷却后再重新投入造气、脱硫工艺循环中。在沉淀池沉淀、冷却塔降温过程中，多余的热量直接排入大气，造成热能大量浪费，环境遭受热污染。目前，对于冷却过程中的余热回收利用，通常是在沉淀后的热水上冷却塔之前经过换热器将热量换出，使热量加以充分利用。但是在使用过程中，发现这种方法存在如下一些问题：
首先，要使用取水泵将污水打入换热器，取水泵需要采用污水泵，投资增加;其次，需要设置防阻机，这就需要增加投资费用，且防阻机自身耗电增加运行费用;再次，防阻机只能将指定粒径以上的固体悬浮物截留，较小粒径的悬浮物进入换热器易将流道堵塞，影响换热效果;最后，需采用特殊材质及结构的污水换热器，设备造价较高。
实用新型内容
本实用新型所要解决的技术问题是提供一种能够取消防阻机及污水泵，对沉淀池中的污水进行高效率、无污染换热的回收工业污水余热的用于供热的装置。
解决上述技术问题的技术方案是：
一种回收工业污水余热用于供热的装置，它由换热循环泵和换热单元组成，换热单元由多个换热片、集管、外框架组合而成，所有换热片进水接口均与进水管路的集管相连接，出水接口均与出水管路的集管相连接，集管与换热循环泵相连接，换热循环泵通过管道连接到热水循环管路中，外框架用槽钢焊接，支撑并固定换热片及集管，外框架上设置用于起吊的吊装环。
上述回收工业污水余热用于供热的装置，所述由换热片、集管、外框架组成的换热单元有多个，多个换热单元相互并联，放置在沉淀池中，多个换热单元分别与换热循环泵相连接。
本实用新型的有益之处在于：
1.本实用新型的多个由换热片、集管、外框架组成的换热单元放置在沉淀池中，循环水通入的换热片中吸收污水中的大量热能，通过换热循环泵进入热水循环管路中，换热片、集管和换热循环泵为闭式循环系统，污水与吸收污水热量的循环水相互隔绝，避免了污水杂质对换热装置的堵塞、磨损;
2.将由换热片、集管、外框架组成的换热单元直接浸入沉淀池中，取消了防阻机及污水循环泵，减少了设备投资和运行费用;
3.换热单元安装简单，需要检修或沉淀池需要清理时，将外框架整体起吊即可;
4.多组换热单元可以轮流操作，既不影响设备检修时供热，也不影响沉淀池清理。
5.本实用新型可适用于化工厂、钢厂、火电厂等有大量具有回收利用价值热量的工艺循环水系统中。
