申请日2011.12.09
公开(公告)日2012.06.27
IPC分类号E03D1/00; E03D1/38; E03D1/33; E03D1/01
摘要
本发明废水利用马桶水箱属于卫生洁具制造技术领域，特别涉及到一种可利用生活废水的马桶水箱，所要解决的技术问题是提供一种可以充分利用日常生活废水与普通冲水马桶配套使用的废水利用马桶水箱，废水利用马桶水箱由水箱体、浮球开关、电磁阀、上段出水管组成，水箱体为上宽下窄的梯形容器，水箱体下底面中部与上段出水管相连，电磁阀安装在上段出水管和下段出水管之间，水箱体内下底面垂直安装有溢水管，所述水箱体的外壁垂直安装有水位表，能够在不降低马桶的卫生清洁程度、保证马桶用水的前提下，实现生活废水再利用，达到节水目的，本发明操作使用方便，制造成本较低，特别适合在家庭中推广使用。
权利要求书

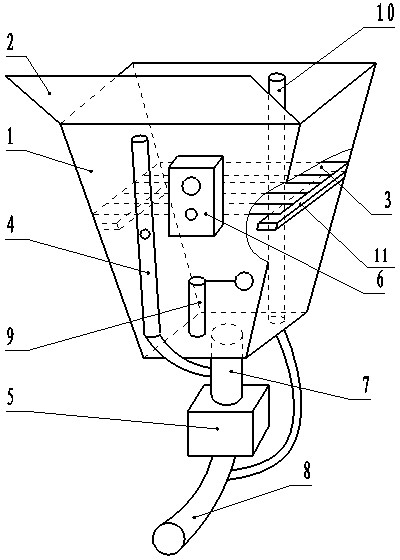

1.废水利用马桶水箱由水箱体(1)、过滤器(3)、浮球开关(9)、电磁阀(5)、上段出水管(7)、下段出水管(8)、溢水管(10)、水位表(4)组成，其特征在于：水箱体(1)为上宽下窄的梯形容器，水箱体(1)内的中部设有突出的棱(11)，过滤器(3)水平放置在棱(11)上，水箱体(1)内下底面一侧的孔安装有进水浮球开关(9)，进水浮球开关(9)的上端与浮球杆相连，所述进水浮球开关(9)的下端与水箱外的自来水进水管相连，水箱体(1)下底面中部与上段出水管(7)相连，电磁阀(5)安装在上段出水管(7)和下段出水管(8)之间，所述电磁阀(5)的接线端子与控制器(6)的输出端相连，所述控制器(6)安装在水箱体(1)外壁中部;水箱体(1)内下底面垂直安装有溢水管(10)，溢水管(10)上端口靠近水箱体(1)的上沿，溢水管(10)的下端与下段出水管(8)连通，在所述水箱体(1)的外壁垂直安装有水位表(4)，所述水位表(4)的上口与空气相通，所述水位表(4)的下口通过软管与上段排水管(7)连通，下段出水管(8)的末端与冲水马桶进水口相连接。
2.根据权利要求1所述的废水利用马桶水箱，其特征在于：所述水箱体(1)上方开口处安装有上盖(2)。
说明书
废水利用马桶水箱
技术领域
本发明废水利用马桶水箱属于卫生洁具制造技术领域，特别涉及到一种可利用生活废水的马桶水箱。
背景技术
随着现代社会水资源的紧缺，节水意识的增强，人们希望改变传统冲水马桶只能使用自来水而不能利用生活废水的缺点，而现有的可利用生活废水的冲水马桶很少见。
发明内容
本发明克服现有技术存在的不足，所要解决的技术问题是提供一种可以充分利用日常生活废水与普通冲水马桶配套使用的废水利用马桶水箱。
为了解决上述技术问题，本发明所采用的技术方案是：废水利用马桶水箱由水箱体、过滤器、浮球开关、电磁阀、上段出水管、下段出水管、溢水管、水位表组成，水箱体为上宽下窄的梯形容器，水箱体内的中部设有突出的棱，过滤器水平放置在棱上，水箱体内下底面一侧的孔安装有进水浮球开关，进水浮球开关的上端与浮球杆相连，所述进水浮球开关的下端与水箱外的自来水进水管相连，水箱体下底面中部与上段出水管相连，电磁阀安装在上段出水管和下段出水管之间，所述电磁阀的接线端子与控制器的输出端相连，所述控制器安装在水箱体外壁中部;水箱体内下底面垂直安装有溢水管，溢水管上端口靠近水箱体的上沿，溢水管的下端与下段出水管连通，在所述水箱体的外壁垂直安装有水位表，所述水位表的上口与空气相通，所述水位表的下口通过软管与上段排水管连通，下段出水管的末端与冲水马桶进水口相连接。
上述水箱体上方开口处安装有上盖。
本发明与现有技术相比具有的有益效果是：废水利用马桶水箱由水箱体、过滤器、浮球开关、电磁阀、上段出水管、下段出水管、溢水管、水位表组成，水箱体为上宽下窄的梯形容器，水箱体内的中部设有突出的棱，过滤器水平放置在棱上，水箱体内下底面一侧的孔安装有进水浮球开关，进水浮球开关的上端与浮球杆相连，所述进水浮球开关的下端与水箱外的自来水进水管相连，水箱体下底面中部与上段出水管相连，电磁阀安装在上段出水管和下段出水管之间，所述电磁阀的接线端子与控制器的输出端相连，所述控制器安装在水箱体外壁中部;水箱体内下底面垂直安装有溢水管，溢水管上端口靠近水箱体的上沿，溢水管的下端与下段出水管连通，在所述水箱体的外壁垂直安装有水位表，所述水位表的上口与空气相通，所述水位表的下口通过软管与上段排水管连通，下段出水管的末端与冲水马桶进水口相连接,能够在不降低马桶的卫生清洁程度、保证马桶用水的前提下，实现生活废水再利用，达到节水目的，本发明操作使用方便，制造成本较低，特别适合在家庭中推广使用。
