申请日2011.12.10
公开(公告)日2012.06.27
IPC分类号B01D21/02; C02F1/52; B01D21/24
摘要
本发明涉及一种商砼搅拌站中的废水收集利用方法及装置，它它包括冲洗场、收集废水的主管或主沟、支管或支沟、至少一个沉淀池、多级连通管、阀门、水泵及储水罐。在冲洗场冲洗搅拌车后，废水通过漏水钢架流入支管或支沟，在主管或主沟处汇合后进入沉淀池，经过沉淀后的废水利用水泵通过出水管道进入储水罐，需要使用时，打开阀门，通过出水管道排出，和清水以一定配比调配用作混凝土拌合用水。这种废水收集利用方法及装置能使商砼搅拌站废水经过和清水配比直接得到利用，节省了水资源，又易于操作，具有可观的经济效益和社会效益。
权利要求书
1.一种商砼搅拌站中废水的收集利用方法，包括冲洗场、支管或支沟、主管或主沟、沉淀池、储水罐或储水塔，其特征是：冲洗场的冲洗废水通过支管或支沟流入主管或主沟，最后流入沉淀池中沉淀，经过沉淀后的废水通过水泵和管道流入储水罐或储水塔，按照废水30%～70%与70%～30%的清水混合后，用作商砼搅拌站拌合用水。
2.根据权利要求1所述的收集利用方法，其特征是：沉淀池为多个时，相邻沉淀池之间互相连通。

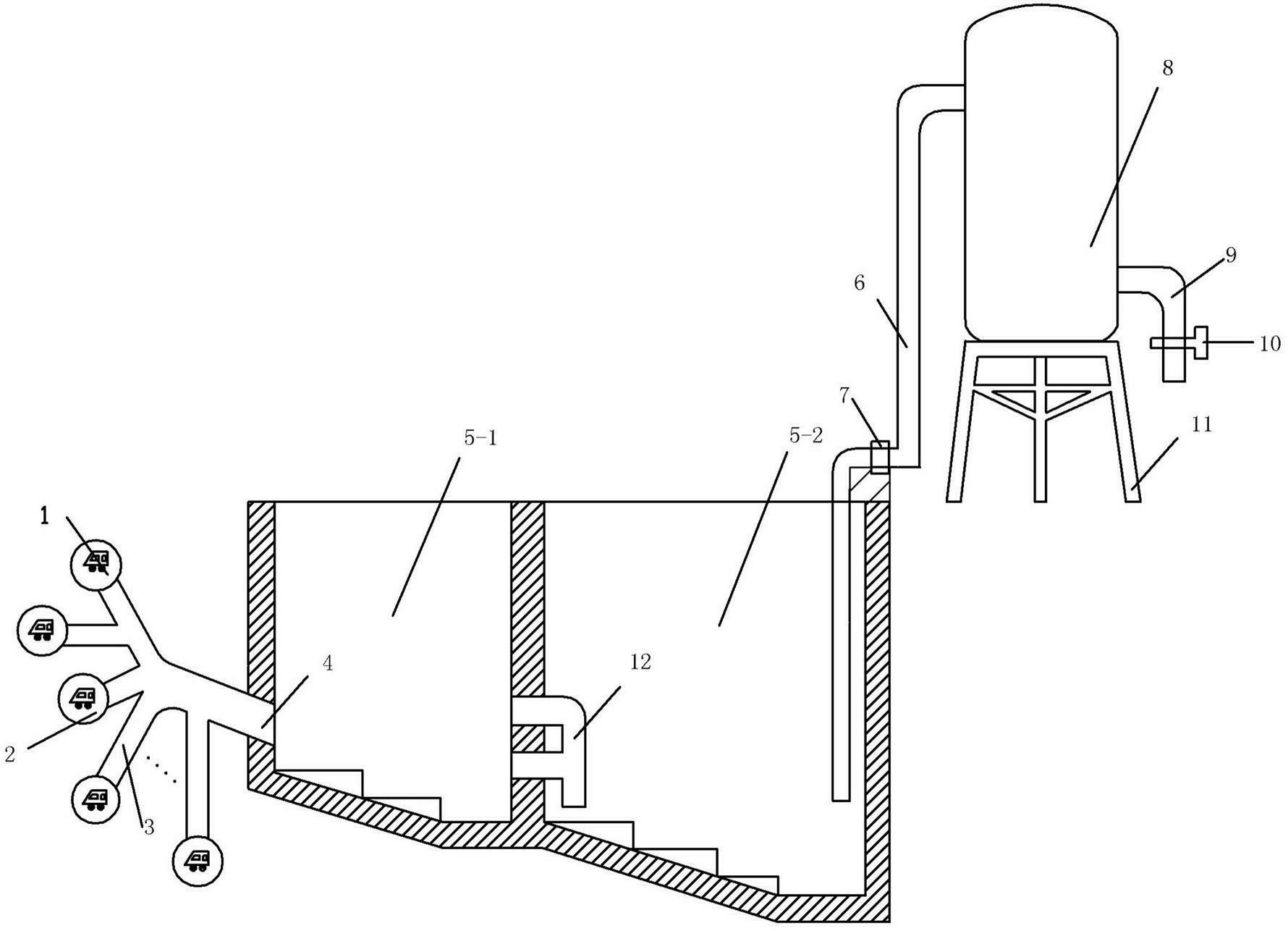

3.一种商砼搅拌站废水利用装置，包括冲洗场地、沉淀池、收集废水的主管或主沟、支管或支沟、水泵及储水罐或储水塔，其特征是：至少设有一个沉淀池，冲洗搅拌车的废水通过漏水钢架流入各个支管或支沟，各支管或支沟与主管或主沟相连，主管或主沟与沉淀池相连通，废水经过沉淀后利用水泵经由出水管道进入储水罐，在储水罐的中下部有带有阀门的出水管。
4.根据权利要求3所述的装置，其特征是：设有多个沉淀池时，相邻两个沉淀池中下部通过多级连通管连通，最后一个沉淀池通过管道和水泵和储水罐中上部连通。
5.根据权利要求3或4所述的装置，其特征是：所述主管或主沟、支管或支沟从冲洗场向沉淀池倾斜。
说明书
商砼搅拌站废水的收集利用方法及装置
技术领域
本发明涉及一种废水的收集利用方法及装置，具体是一种商砼搅拌站中废水的收集利用方法及装置。
背景技术
中国是一个干旱缺水严重的国家，淡水资源人均占有量只有2200立方米，仅为世界平均水平的1/4、美国的1/5，在世界上名列121位，是全球13个人均水资源最贫乏的国家之一。长期以来，商砼搅拌站属于用水大户，目前，混凝土拌合用水主要是自来水，浪废了大量的水资源。与此同时，商砼搅拌站设备和生产场地的清洗所产生的废水如何处理一直是令混凝土生产企业头疼的问题。目前普遍采用的处理方式为，将废水经过处理后排放。废水呈碱性，既浪费了大量的水资源，又会造成周围环境污染及土壤污染。
发明内容
本发明需要解决的技术问题是，克服背景技术的不足，提供一种商砼搅拌站中废水的收集利用方法，并提供一种操作简单的商砼搅拌站废水回收利用装置。
为解决上述技术问题，本发明的技术方案为：
一种商砼搅拌站中废水的收集利用方法，包括冲洗场、支管或支沟、主管或主沟、沉淀池、储水罐或储水塔，冲洗场的冲洗废水通过支管或支沟流入主管或主沟，最后流入沉淀池中沉淀，经过沉淀后的废水通过水泵和管道流入储水罐或储水塔，按照废水30%～70%与70%～30%的清水混合后，用作商砼搅拌站搅拌用水。
沉淀池为多个时，相邻沉淀池之间互相连通。
该种商砼搅拌站废水回收利用装置，包括冲洗场地、至少一个沉淀池、收集废水的主管或主沟、支管或支沟、水泵及储水罐，冲洗搅拌车的废水通过漏水钢架流入各个支管或支沟，汇合后经由主管流入沉淀池进行沉淀，经过沉淀后的废水利用水泵经由出水管道进入储水罐，使用时，打开阀门，通过出水管排出，和清水一定配比用作搅拌用水。
设有多个沉淀池时，废水经过主管进入第一沉淀池中，经过沉淀后的废水通过位于沉淀池下部多级连通管进入下一个沉淀池中，最后一个沉淀池中经过沉淀的废水通过管道和水泵进入储水罐中。
主管或主沟、支管或支沟从冲洗场向沉淀池倾斜。废水通过漏水钢架流入各个支管或支沟，经由主管流入沉淀池。
回收处理后的废水可用作混凝土拌合用水的实验依据：
1.试验证明废水对水泥凝结时间和安定性的影响基本不会影响混凝土性能
原材料：大地普通硅酸盐POS42.5级水泥、姚电二级粉煤灰、ISO标准砂;
外加剂：建派FDN-G高效缓凝减水剂;
水(废水所占清水百分比)：0、30%、50%、70%、100%
废水所占百分比初凝时间终凝时间安定性0(即全部清水)145214合格30%161233合格50%182257合格70%184262合格100%192281合格
结论：废水对水泥凝结时间和安定性有一定影响，但各测试值相差不大，与清水组相比，掺有废水的水泥净浆初凝、终凝时间相对长一些，安定性都合格。
2.试验证明废水对胶砂强度的影响基本不会影响混凝土的性能
胶砂强度受废水的影响不是很大，但均比清水组的强度高。当废水所占百分比为70%时，砼3天、7天时强度最高;当废水所占百分比为30%时，胶砂28天、60天抗折及抗压是最高的;当废水所占百分比为50%时，胶砂3天、7天、28天、60天的抗折及抗压强度均不太高。
3.试验证明废水所占百分比为30%～70%时基本不会影响混凝土的性能
(1)通过试验得出，在加入废水后水泥净浆的流动度比较清水组差，但其经时损失比清水损失小;
(2)废水对水泥的凝结时间、安定性影响不大;
(3)废水所占百分比为70%时，早期强度是最高的;所占百分比为30%时，后期强度有所增加;所占百分比为50%时，影响不明显，实际使用时推荐废水所占百分比为30%～70%。
本发明的有益积极效果：
1.经过试验证明，经沉淀后的商砼搅拌站废水按30%～70%的比例和清水混合，基本上不会影响混凝土的性能，可替代清水作为商砼搅拌站拌合用水。
2.采用这样的商砼搅拌站废水回收利用装置，操作简单，可行性高，建设投资成本低，使用时间长。
3.处理过的废水可用作混凝土拌合用水，节省了水资源，降低了商砼搅拌站用水量，节约了生产成本，提高了经济效益。
4.商砼搅拌站废水具有强碱性，任意排放会对周边环境造成严重的影响，使土地盐碱化,荒废农田及土地,采用这样的废水回收利用方法，可以做到废水零排放，避免了对周围环境、水资源及土壤的污染,具有环保意义。
