申请日2011.12.12
公开(公告)日2012.07.25
IPC分类号C02F103/20; C02F9/14
摘要
本实用新型公开了一种畜牧污水高效处理装置。包括污水池、一级泵体、固液分离机、一级排泥管、污物收集装置、一级污液管、生物处理装置，一级泵体与污水池和固液分离机相连，一级污液管与生物处理装置相连，生物处理装置上设置有出水口，一级污物管上设置有二级泵体，二级泵体上设置有污泥管和二级污物输入管，二级污物管连接离心脱水机，离心脱水机上设置有二级污液管与三级泵体相连，三级泵体上设置有三级污泥管与螺旋挤压脱水机相连，螺旋挤压脱水机上设置有干泥输出管和三级污液输出管与四级泵体相连通，二级污液管与四级泵体相连，四级泵体上设置有输液管与生物处理装置相连。本实用新型对畜牧污水中悬浮物分离彻底，效率高，处理周期短。
权利要求书

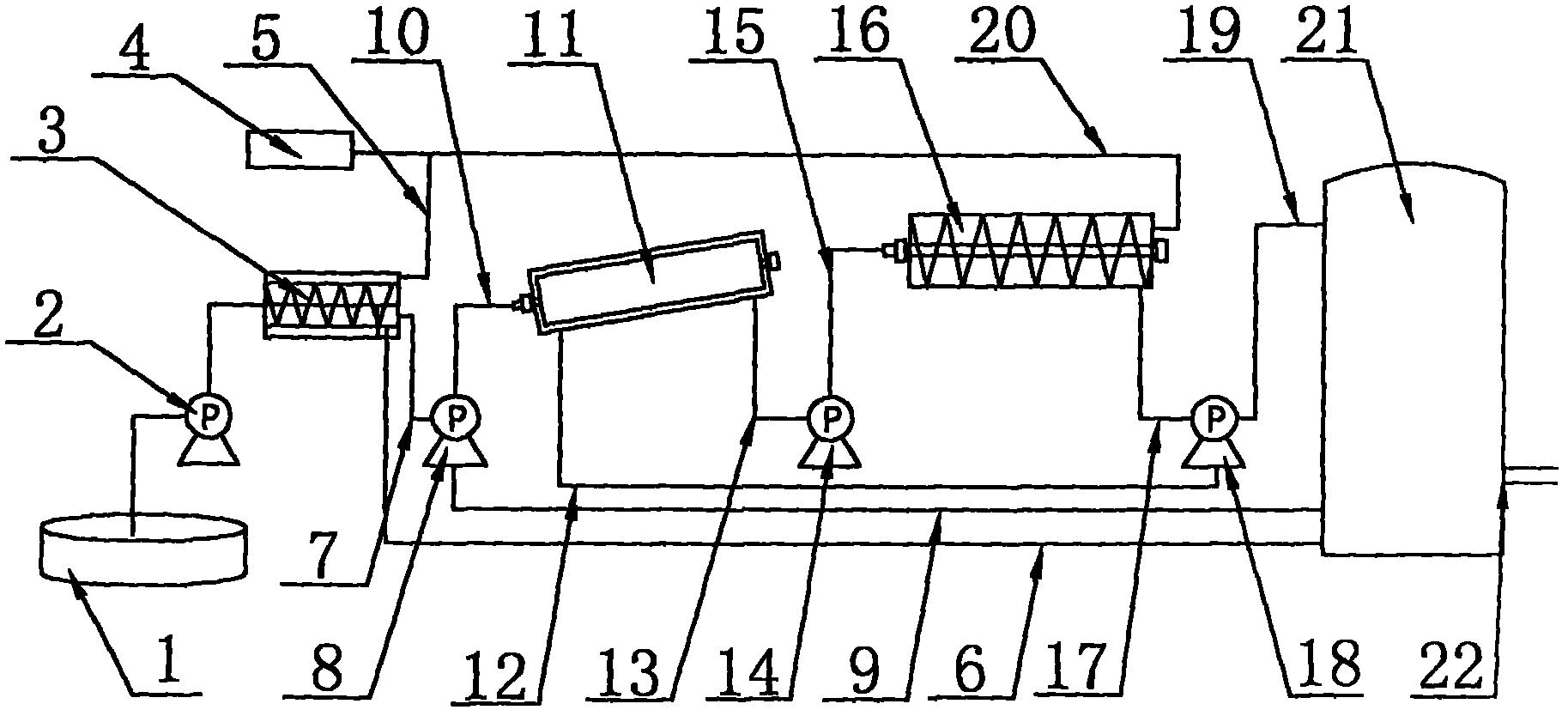

1.一种畜牧污水高效处理装置，包括污水池(1)、一级泵体(2)、固液分离 机(3)、一级固体排出管(5)、污物收集装置(4)、一级污液输送管(6)、 一级污泥管(7)和生物处理装置(21)，所述的一级泵体(2)与污水池(1) 和固液分离机(3)相连通，所述的固液分离机(3)上设置有一级污液输送 管(6)、一级污泥管(7)和一级固体排出管(5)，所述的一级污液输送管(6) 与生物处理装置(21)相连通，所述的生物处理装置(21)上设置有出水口 (22)，其特征在于：所述的固液分离机(3)上设置的一级污泥管(7)上设 置有二级泵体(8)，所述的二级泵体(8)上设置有污泥管(9)和二级污物 输入管(10)，所述的污泥管(9)与生物处理装置(21)相连通，所述的二 级污物输入管(10)连接有离心脱水机(11)，所述的离心脱水机(11)上设 置有二级污液输送管(12)和二级输泥管(13)，所述的二级输泥管(13)与 三级泵体(14)相连通，所述的三级泵体上(14)设置有三级污泥管(15)， 所述的三级污泥管(15)设置在螺旋挤压脱水机(16)上，所述的螺旋挤压 脱水机(16)上设置有干泥输出管(20)和三级污液输出管(17)，所述的三 级污液输出管(17)与四级泵体(18)相连通，所述的二级污液输送管(12) 与四级泵体(18)相连通，所述的四级泵体(18)上设置有输液管(19)，所 述的输液管(19)与生物处理装置(21)相连通。
说明书
一种畜牧污水高效处理装置
技术领域
本实用新型克服了现有技术中的不足，提供了一种对畜牧污水中悬浮物 分离彻底、效率高、周期短、占地少、结构紧凑、维护方便的污水处理装置。
背景技术
畜牧业或养殖业的发展伴随着社会的进步，其越来越规模化，但是伴随 而来的就是其带来的环境污染越来越严重。近几年，世界气候不断变暖，环 境保护成为人类生存关注的重点，但是防止环境污染不等于不发展，畜牧业 或养殖业的快速发展，在解决人们生活所需的肉、蛋等资源外，还要严格控 制其对环境的污染，因而市场上出现了一些处理污水的方法和装置，但是从 使用效果等面反馈的结果很不理想，处理效果不佳，而且电力等能源消耗严 重，为向市场提供更加先进、便于控制、节能、污物处理效果好的装置，研 究者们在不断研究探讨着。本实用新型切合了市场需求，为使用者们提供了 具有上述优点的畜牧养殖业的污水处理装置。
发明内容
本实用新型克服了上述污物处理装置所存在的缺点，满足了社会需求， 提供了一种污物处理效果好、控制方便、节能的污水机械处理装置。
本实用新型的上述内容主要通过以下方案如下：一种畜牧污水高效处理 装置，包括污水池、一级泵体、固液分离机、一级固体排出管、污物收集装 置、一级污液输送管、一级污泥管和生物处理装置，一级泵体与污水池和固 液分离机相连通，固液分离机上设置有一级污液输送管、一级污泥管和一级 固体排出管，一级污液输送管与生物处理装置相连通，生物处理装置上设置 有出水口，固液分离机上设置的一级污泥管上设置有二级泵体，二级泵体上 设置有污泥管和二级污物输入管，污泥管与生物处理装置相连通，二级污物 输入管连接有离心脱水机，离心脱水机上设置有二级污液输送管和二级输泥 管，二级输泥管与三级泵体相连通，三级泵体上设置有三级污泥管，三级污 泥管设置在螺旋挤压脱水机上，在螺旋挤压脱水机上设置有干泥输出管和三 级污液输出管，三级污液输出管与四级泵体相连通，二级污液输送管与四级 泵体相连通，四级泵体上设置有输液管，输液管与生物处理装置相连通。
通过以上叙述：本实用新型具有一下优点：1.本实用新型在污物分离方法 上采用多级分离方式，污水中的悬浮物质被充分分离出来，污水再进行生物 处理，污水处理的效率被大大提升，节省了污水处理成本;2.固体、液体充分 分离，使生物对污水处理周期被缩短了三分之一，满足了用户使用要求;3、 采用多级分离处理方式，与传统的处理方式相比占地面积少，降低了土地使 用成本;4本实用新型结构简单，污物处理效果好，处理周期短，降低了污物 处理成本，解决畜牧养殖场污水排放困难，有利于推广应用。
