申请日2011.12.13
公开(公告)日2012.08.15
IPC分类号B01D21/02
摘要
一种电厂水处理澄清池伞板，它包括钢架斜支撑，在所述的钢架斜支撑之间设置钢板伞片，由此构成环形伞状结构;且在钢板伞片上设有螺栓孔。本实用新型把澄清池外预制的伞板由混凝土结构改为薄钢结构后，降低了伞板重量，伞板由澄清池外向澄清池内的吊装难度将降低，使用简单的吊装设备即可实现，尤其在施工空间狭小，大中型吊装设备难以开展作业的现场，更方便施工;此外，伞板重量降低后，斜撑的配筋强度也可核减，进一步降低投资。
权利要求书
1.一种电厂水处理澄清池伞板，其特征在于：它包括钢架斜支撑(5)，在所述的钢架斜支撑(5)之间设置钢板伞片，由此构成环形伞状结构;且在钢板伞片上设有螺栓孔。

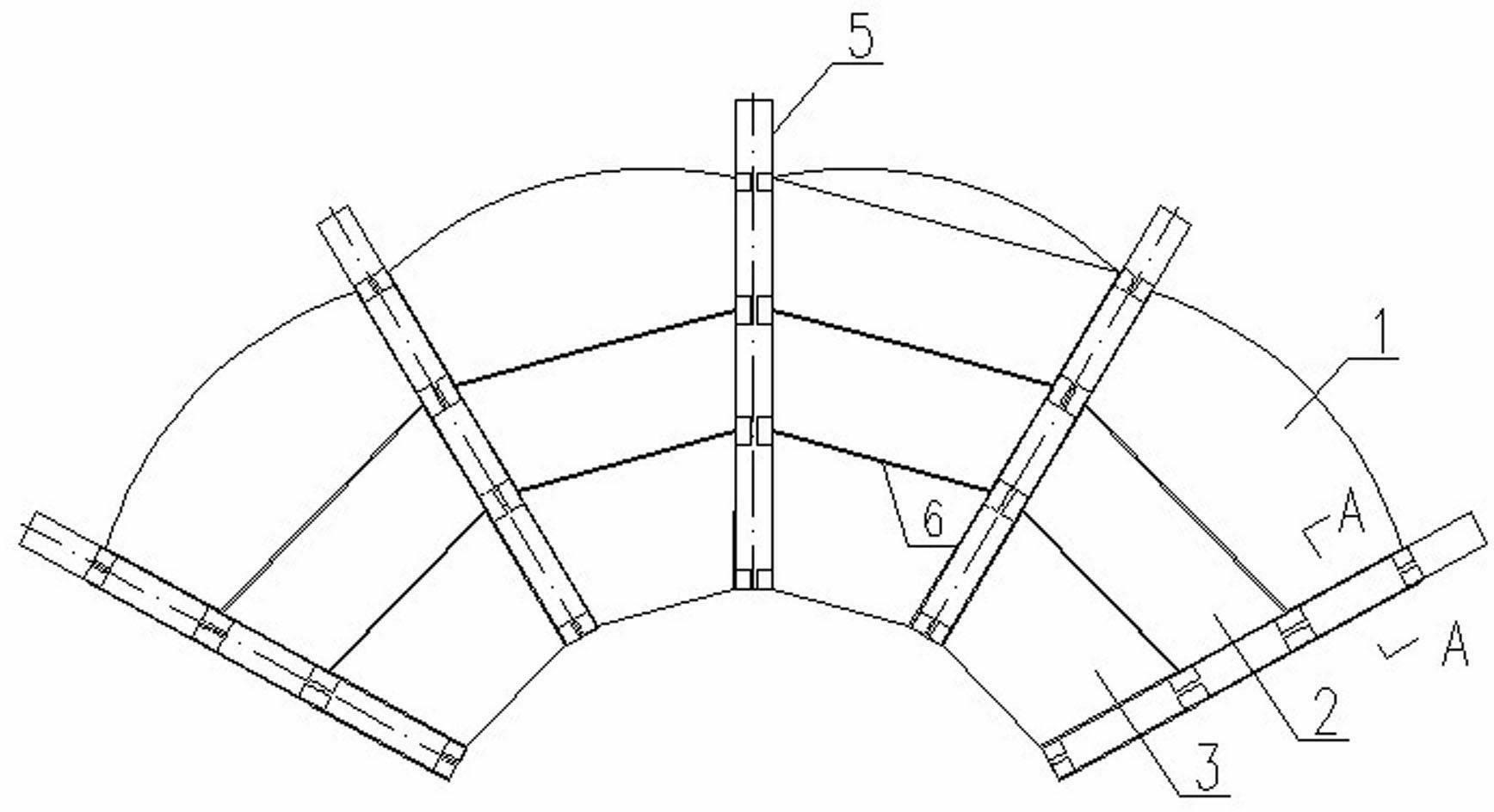

2.根据权利要求1所述的电厂水处理澄清池伞板，其特征在于：所述的钢板伞片由内向外由三片梯形片(1，2，3)构成，每片梯形片上设加强筋。
3.根据权利要求1所述的电厂水处理澄清池伞板，其特征在于：所述的钢板伞片厚度为5—7mm。
4.根据权利要求1所述的电厂水处理澄清池伞板，其特征在于：所述的钢板伞片为PVC塑料。
说明书
电厂水处理澄清池伞板
技术领域
本实用新型涉及火力发电厂水处理领域机械搅拌澄清池内部结构，具体地说是120m3/h机械搅拌澄清池内部伞板。
背景技术
随着清洁水资源的枯竭和自然水体环境的恶化，废水排放标准越来越严格，高浊污水、城市中水等废水回用就变得迫在眉睫，作为废水回用处理的必须环节澄清池设备应用也越来越广泛，尤其是火力发电厂这些用水大户，澄清池作为原水预处理和废水处理必需的设备，应用更加普遍。特别是120m3/h机械搅拌澄清池以其占地面积小，运行可靠等优点更是在火力发电厂工业废水处理系统中广泛应用，如：开封火电厂2×600MW扩建工程，国电荥阳一期工程，神火集团“上大压小”发电工程工业废水处理系统中均采用了该澄清池设备。但是该澄清池结构复杂，内部现浇件和预制件较多，尤其混凝土伞板，土建施工单位普遍反映施工难度大、周期长。
发明内容
本实用新型的目的是提供一种方便安装、且成本低的电厂水处理澄清池伞板。
为实现上述目的，本实用新型采用以下技术方案：
本实用新型包括钢架斜支撑，在所述的钢架斜支撑之间设置钢板伞片，由此构成环形伞状结构;且在钢板伞片上设有螺栓孔。
所述的钢板伞片由内向外由三片梯形片构成，每片梯形片上设加强筋。
所述的钢板伞片厚度为5—7mm。
所述的钢板伞片为PVC塑料。
采用上述技术方案的本实用新型，具有以下优点：
一方面，把原来澄清池外预制的伞板由混凝土结构改为薄钢板结构，降低大量土建预制工程量;原来需要在伞板上预埋的铁板、钢管、预留的孔洞在伞板改为钢结构后均不须预留，只须在需要的位置直接焊接或切割即可实现。
另一方面，把澄清池外预制的伞板由混凝土结构改为薄钢结构后，降低了伞板重量，伞板由澄清池外向澄清池内的吊装难度将降低，使用简单的吊装设备即可实现，尤其在施工空间狭小，大中型吊装设备难以开展作业的现场，更方便施工;此外，伞板重量降低后，斜撑的配筋强度也可核减，进一步降低投资。
本实用新型后续改进措施：在应用环境水质极其恶劣，在经过必要的耐压强度计算后，伞板可采用硬质PVC板代替，将进一步降低伞板重量，增强伞板耐腐蚀强度。
