申请日2011.12.13
公开(公告)日2012.09.05
IPC分类号C02F3/30
摘要

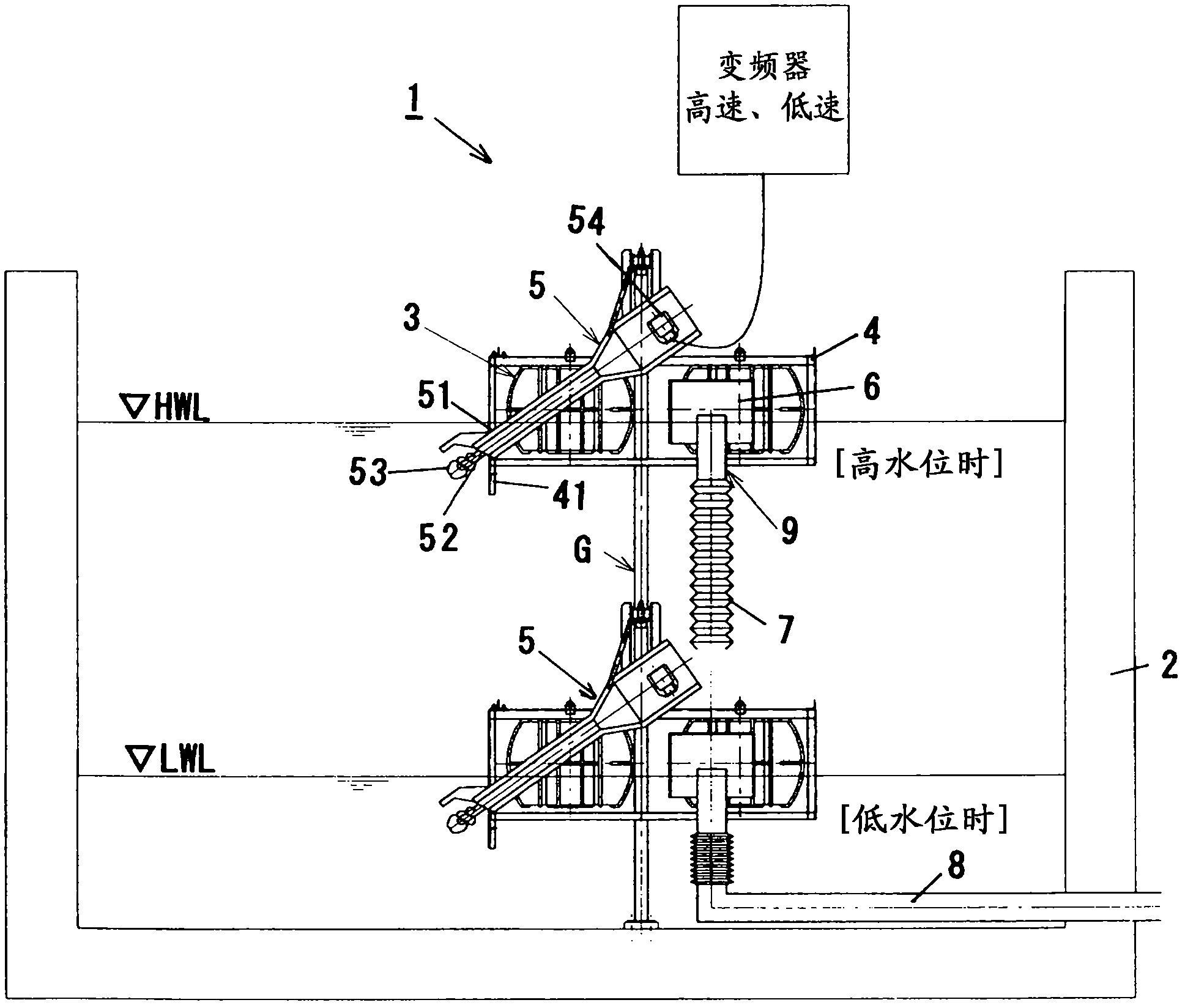

本发明提供一种能够通过使用在好氧搅拌功能的基础上，还具备厌氧搅拌功能的自吸式曝气搅拌机，提高好氧运转以及厌氧运转的处理效率的具备厌氧搅拌功能的间歇式水处理装置。本发明中，将自吸式曝气搅拌机(5)以追随处理槽(2)内的水位变动地升降的方式安装在浮子(3)上，在高水位的好氧运转中，进行曝气搅拌，在低水位的厌氧运转中，仅进行搅拌。
权利要求书
1.一种具备厌氧搅拌功能的间歇式水处理装置，其特征在于，将 自吸式曝气搅拌机以追随处理槽内的水位变动而升降的方式安装在浮 子上，在高水位的好氧运转中，进行曝气搅拌，在低水位的厌氧运转 中，仅进行搅拌。
2.如权利要求1所述的具备厌氧搅拌功能的间歇式水处理装置， 其特征在于，将厌氧运转时的曝气搅拌机的转速控制成与好氧运转时 相比为低速旋转。
3.如权利要求1所述的具备厌氧搅拌功能的间歇式水处理装置， 其特征在于，通过对曝气搅拌机的吸气口的开闭进行控制，来进行厌 氧运转。
4.如权利要求1、2或3所述的具备厌氧搅拌功能的间歇式水处 理装置，其特征在于，将连接了伸缩式的排水管的集水槽设置在浮子 整体的重心位置。
说明书
具备厌氧搅拌功能的间歇式水处理装置
技术领域
本发明涉及间歇式水处理装置，尤其涉及具备厌氧搅拌功能的间 歇式水处理装置。
背景技术
以往，已知在一般的活性污泥法中，由于在以脱氮(除去氮气) 为目的的厌氧运转时，若在反应槽内进行厌氧搅拌，则能够促进脱氮 菌的活动，所以，处理效率比不进行搅拌的情况提高了约20%。
因此，在活性污泥法中，是实施进行厌氧搅拌的厌氧运转和进行 好氧搅拌的好氧运转。
但是，在单一的反应槽内，进行污水流入→曝气→沉淀分离→处 理水排放的间歇式活性污泥法中，在使用纵轴曝气机、自吸式曝气机 这样的固定式表面曝气机的情况下，在各处理工序存在水位变动，尤 其是在水位降低的厌氧运转中，由于不得不停止固定式表面曝气机， 所以，未能得到充分的除去氮气效果。
另外，在这样的情况下，为了进行厌氧搅拌，有必要在固定式表 面曝气机之外设置搅拌机，进行厌氧运转，但是，由于有必要在固定 式表面曝气机的基础上还设置搅拌机，所以，需要设置空间、设置成 本。
本发明的目的在于，提供一种通过使用在好氧搅拌功能的基础上， 还具备厌氧搅拌功能的自吸式曝气搅拌机，提高了好氧运转以及厌氧 运转的处理效率的具备厌氧搅拌功能的间歇式水处理装置。
发明内容
为了实现上述目的，本发明是一种具备厌氧搅拌功能的间歇式水 处理装置，其特征在于，将自吸式曝气搅拌机以追随处理槽内的水位 变动而升降的方式安装在浮子上，在高水位的好氧运转中，进行曝气 搅拌，在低水位的厌氧运转中，仅进行搅拌。
在这种情况下，能够将厌氧运转时的曝气搅拌机的转速控制成与 好氧运转时相比为低速旋转。
另外，可以通过对曝气搅拌机的吸气口的开闭进行控制，来进行 厌氧运转。
另外，可以将连接了伸缩式的排水管的集水槽设置在浮子整体的 重心位置。
发明效果
根据本发明的具备厌氧搅拌功能的间歇式水处理装置，由于是将 自吸式曝气搅拌机以追随处理槽内的水位变动而升降的方式安装在浮 子上，在高水位的好氧运转中，进行曝气搅拌，在低水位的厌氧运转 中，仅进行搅拌，所以，能够使自吸式曝气搅拌机不受水位的变动的 影响，总是保持能够运转的浸渍深度，能够提高好氧运转以及厌氧运 转的处理效率。
据此，能够通过使用一台自吸式曝气搅拌机，提高脱氮效率，不 必设置另外的搅拌机，能够消除设置空间、设置成本的问题。
另外，通过将厌氧运转时的曝气搅拌机的转速控制成与好氧运转 时相比为低速旋转，即使在存在水位变动的流入工序，也能够进行稳 定的好氧运转，另外，在厌氧运转时，通过将曝气搅拌机的转速控制 在好氧运转时的40%以下，能够产生厌氧状态。
另外，由于通过对曝气搅拌机的吸气口的开闭进行控制，来进行 厌氧运转，所以，即使在存在水位变动的流入工序，也能够进行稳定 的好氧运转，另外，在厌氧运转时，通过关闭曝气搅拌机的吸气口， 驱动曝气搅拌机，能够产生厌氧状态。
另外，通过将连接了伸缩式的排水管的集水槽设置在浮子整体的 重心位置，在浮子因驱动曝气搅拌机而倾斜时，集水槽也不受其影响， 能够稳定地收集并排出水面附近的不含污泥的处理水。
