申请日2011.12.13
公开(公告)日2012.07.11
IPC分类号C02F9/14; C02F103/08; C02F1/44; C02F3/30
摘要
本实用新型公开了一种采用反渗透膜的造纸废水处理系统，系统包括脱墨工艺装置、厌氧池和与厌氧池的出水口连通的好氧池，采用反渗透膜的造纸废水处理系统还包括一第一级膜处理装置和一第二级膜处理装置，脱墨工艺装置的出水口连接第一级膜处理装置，第一级膜处理装置的出水口分别连接厌氧池、脱墨工艺装置和第二级膜处理装置;第二级膜处理装置的出水口分别连接厌氧池、脱墨工艺装置。本实用新型本的优点：通过膜处理装置实现了中水回用，大量减少了生产过程的水耗;通过膜处理装置浓缩过后的废水，水量大幅度减少，减少了废水处理设施的投资和运行成本;提高了废水浓度，高浓度的污水相对于低浓度的污水而言，能够更能有效、经济的进行厌氧处理。
权利要求书
1.一种采用反渗透膜的造纸废水处理系统，所述系统包括脱墨工艺装置、厌氧池和 与所述厌氧池的出水口连通的好氧池，其特征在于：
所述造纸废水处理系统还包括第一级膜处理装置和第二级膜处理装置，
所述脱墨工艺装置的出水口连接所述第一级膜处理装置，所述第一级膜处理装置的滤 清液出水口连接到所述厌氧池，所述第一级膜处理装置还设有两个浓缩液出水口，其中一 个浓缩液出水口连接到所述第二级膜处理装置的进水口;另一个浓缩液出水口连接到脱墨 工艺装置的进水口;
所述第二级膜处理装置的滤清液出水口连接到所述厌氧池;第二膜处理装置的浓缩液 出水口连接到所述脱墨工艺装置的进水口。
2.根据权利要求1所述的采用反渗透膜的造纸废水处理系统，其特征在于：
所述第一级膜处理装置为微滤膜或超滤膜。
3.根据权利要求1所述的采用反渗透膜的造纸废水处理系统，其特征在于：
所述第二级膜处理装置为纳滤膜或反渗透膜。
4.根据权利要求1至3中任一项所述的采用反渗透膜的造纸废水处理系统，其特征在 于：
所述厌氧池和所述好氧池之间连接一催化氧化装置。
说明书
一种采用反渗透膜的造纸废水处理系统
技术领域
本实用新型涉及一种废水处理系统，尤其涉及一种采用反渗透膜对造纸脱墨工艺中产 生的废水进行处理的造纸废水处理系统。
背景技术
纸张作为一种最普遍的信息载体，在国家的政治、经济、文化等诸多领域中扮演 着重要的角色，也是人们日常生活中不可缺少的日用消费品。造纸工业在世界范围内 都是一个水量消耗大，污染严重的产业。直到现在，造纸废水最主要的处理方法是： 将生产废水混合集中后，在生产工艺的末端集中处理后排放。虽然在过去的几年、几 十年中，通过内部的水循环、重复使用以及一些节水措施使造纸工业的水耗大幅下降。 但是，在工艺中，通过水的循环使用，达到节水目的，仍然存在着巨大的潜力。
目前，人们试验研究和工程实践的废水处理方法主要有生物处理法、化学处理法、 和物理处理法三大类。在生物处理法中主要有好氧法和厌氧法;在化学处理法中主要 有混凝沉淀法和化学氧化法;在物理处理法中，主要有重力沉淀过滤法和机械过滤法。 在实际造纸过程中，通常将多种方法结合使用。
图1为现有的造纸废水处理系统，该系统将化学制浆装置1、机械化学制浆装置 2、脱墨工艺装置3和造纸工艺装置4中产生的废水导入厌氧池5，经过厌氧池5处 理后再导入好氧池6，最后排除系统。在该系统中制浆以及造纸过程产生的废水均在 生产过程末端集中处理后排放，没有实现水的循环使用，使得水耗很高，污水的处理 量也非常高。现有的膜处理在污水处理中的应用，主要是以膜生物反应器(Membrane Bio-Reactor，MBR)的形式，以膜组件取代二沉池，在生物反应器中保持高活性的污 泥浓度，提高生物处理负荷。由于造纸工艺以及造纸设备对工业用水的限制条件，这 里使用了膜技术这种纯物理的方法，用于工业废水的回用和用水的制备。根据不同生 产过程中对水质要求的不同，使用不同类型的膜进行处理，以达到生产需求。
实用新型内容
本实用新型所要解决的技术问题是提供一种采用反渗透膜的造纸废水处理系统， 该系统在现有造纸废水处理系统的脱墨工艺模块增加了第一级膜处理装置和第二膜 处理装置，减少了生产过程的水耗，降低了废水处理设施的投资和运行成本。。
本实用新型是通过以下技术方案实现的：
一种采用反渗透膜的造纸废水处理系统，所述系统包括脱墨工艺装置、厌氧池和与 所述厌氧池的出水口连通的好氧池，
所述造纸废水处理系统还包括第一级膜处理装置和第二级膜处理装置，

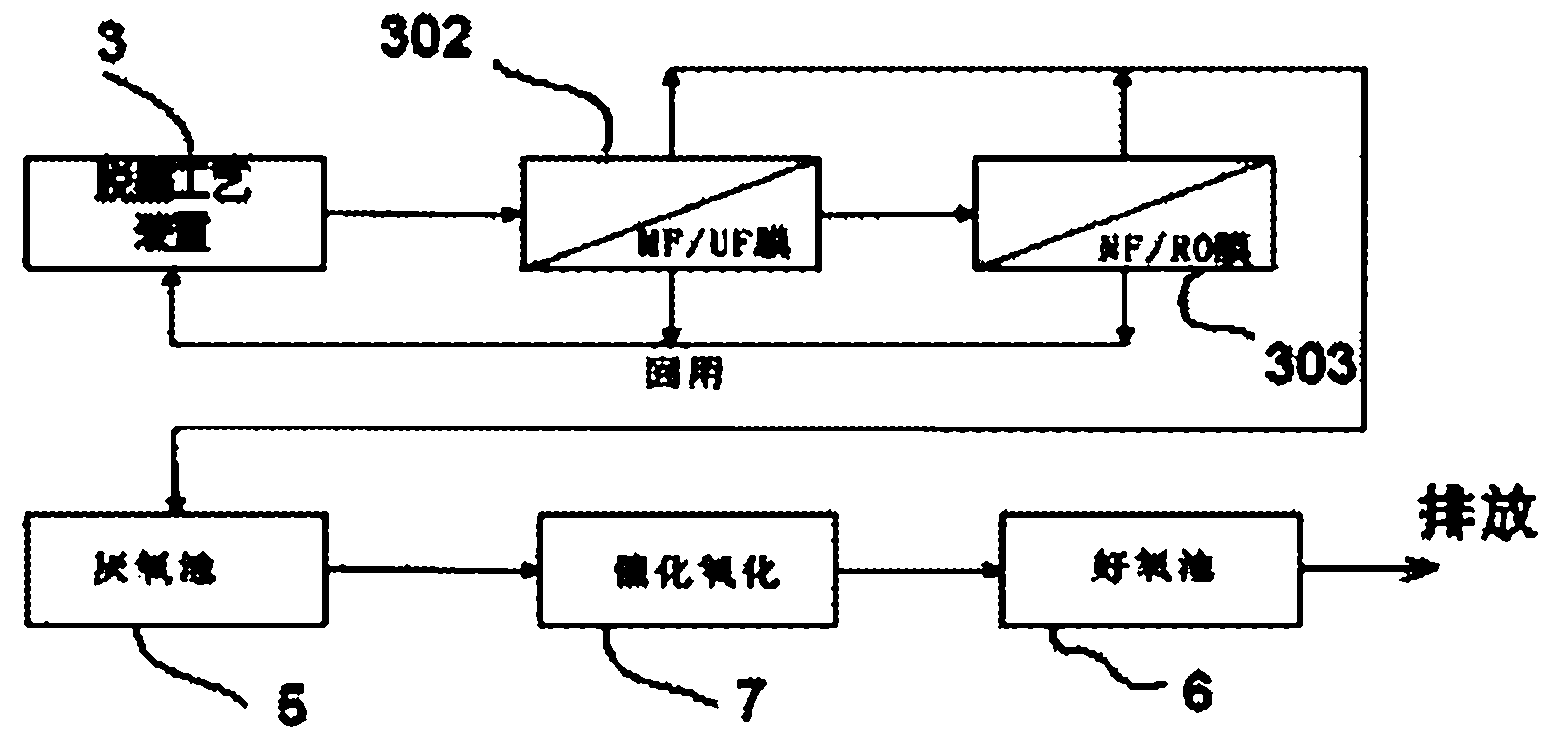

所述脱墨工艺装置的出水口连接所述第一级膜处理装置，所述第一级膜处理装置的滤 清液出水口连接到所述厌氧池，所述第一级膜处理装置还设有两个浓缩液出水口，其中一 个浓缩液出水口连接到所述第二膜处理装置的进水口;另一个浓缩液出水口连接到脱墨工 艺装置的进水口;
所述第二膜处理装置的滤清液出水口连接到所述厌氧池;第二膜处理装置的浓缩液出 水口连接到所述脱墨工艺装置的进水口。
上述采用反渗透膜的造纸废水处理系统，所述第一级膜处理装置为微滤膜或超滤膜。
上述采用反渗透膜的造纸废水处理系统，所述第二膜处理装置为纳滤膜或反渗透膜。
上述采用反渗透膜的造纸废水处理系统，所述厌氧池和所述好氧池之间连接一催化氧 化装置。
本专利通过两个膜处理装置-第一级膜处理装置、第二膜处理装置分别对废水进行浓 缩处理，滤清液直接进入下一流程进行生化处理，这样通过膜处理后的滤清液相对现有技 术来说水量以及处理难度大为降低，从而大大降低了后续设备的处理负荷。
本实用新型相对于传统造纸废水处理系统的优势在于：
1.通过膜处理装置实现了中水回用，大量减少了生产过程的水耗;
2.通过膜处理装置浓缩过后的废水，水量大幅度减少，减少了废水处理设施的 投资和运行成本;
3.提高了废水浓度，高浓度的污水相对于低浓度的污水而言，能够更能有效、 经济的进行厌氧处理。
