申请日2011.12.13
公开(公告)日2012.04.25
IPC分类号C02F1/32; C02F9/08
摘要
本发明公开了一种污水净化设备及其净化污水的方法，所述污水净化设备包括用于对原水进行过滤并产出净水的过滤单元、用于对过滤单元的滤芯外所截留的污物进行反冲洗的反冲洗单元，以及用于对过滤单元的过滤水箱底部蓄积的浓缩污水进行循环净化的污水循环净化单元。本发明将过滤单元、反冲洗单元和污水循环净化单元集成在一起，集成度和自动化程度高，节约了设备投资，降低了污水净化成本，设备使用寿命长;污水净化效率高，水体可循环净化，基本能够实现污水的零排放;且污水净化效果好，产出的净水能够满足游泳池、温泉或者高等水产养殖等较高要求的用水标准。
权利要求书
1.一种污水净化设备，其特征在于：所述的污水净化设备包括：

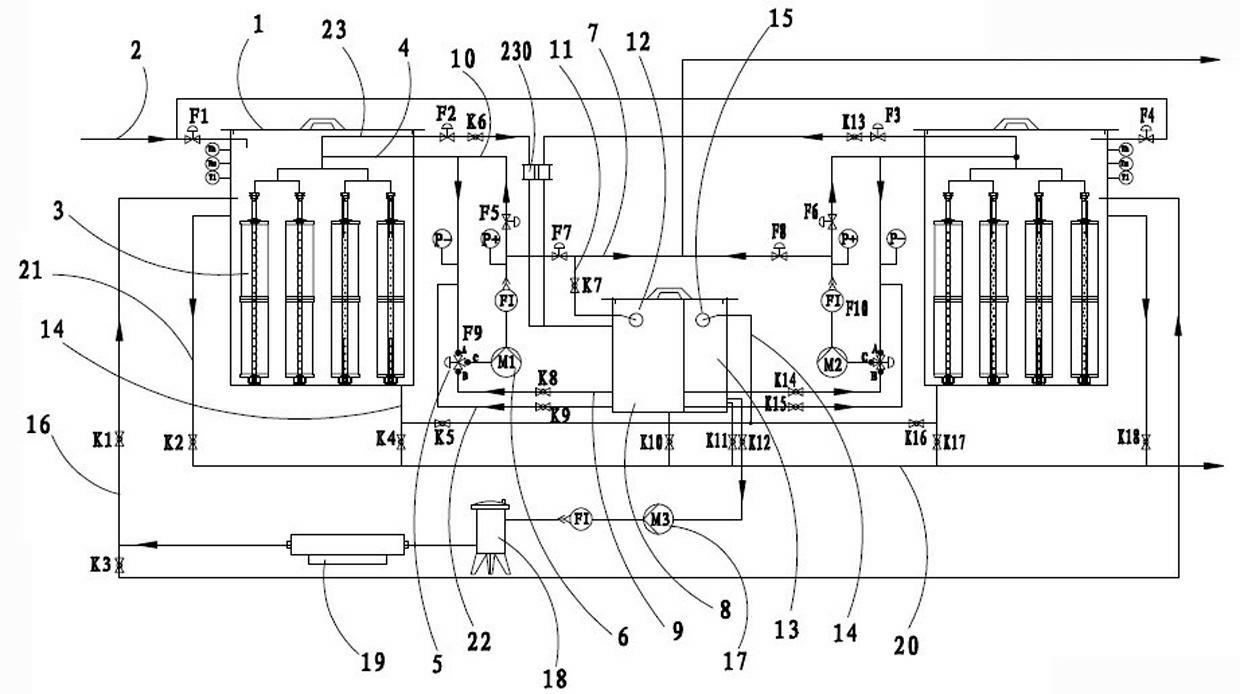

过滤单元，其用于对原水进行过滤并产出净水，包括具有进水口的过滤水箱(1)、与所述过滤水箱(1)的进水口相连接的原水管(2)、设置在所述过滤水箱(1)内的多个滤芯(3)，以及与所述滤芯(3)的出水口相连接的第一产水管(4);所述过滤单元还包括三通阀(5)、第一水泵(6)和第二产水管(7)，所述三通阀(5)的一个接口与所述第一产水管(4)相连接，另一个接口与所述第一水泵(6)的进水口相连接，所述第一水泵(6)的出水口与所述第二产水管(7)相连接;
反冲洗单元，其用于对所述滤芯(3)进行反冲洗，包括反洗水箱(8)，一端与所述反洗水箱(8)的下部相连接、另一端与所述三通阀(5)的第三个接口相连接的第一反洗水管(9)，一端与所述第二产水管(7)相连接、另一端与所述第一产水管(4)相连接的第二反洗水管(10)，以及一端与所述反洗水箱(8)的上部相连接、另一端与所述第二产水管(7)相连接的反洗水箱进水管(11);所述反冲洗单元还包括设置在所述反洗水箱进水管(11)上且能够根据所述反洗水箱(8)内的水位高低自动控制开启或关闭的第一浮球开关(12);
污水循环净化单元，其用于对所述过滤水箱(1)底部蓄积的污水进行净化，包括污水水箱(13)，一端与所述污水水箱(13)上部相连接、另一端与所述过滤水箱(1)底部相连接的污水进水管(14)，设置在所述污水进水管(14)上且能够根据所述污水水箱(13)内的水位高低自动控制开启或关闭的第二浮球开关(15)，以及一端与所述污水水箱(13)的下部相连接、另一端与所述过滤水箱(1)的上部相连接的污水循环水管(16);所述污水循环净化单元还包括按上游至下游依次设置在所述污水循环水管(16)上的第二水泵(17)、过滤器(18)和可供水通过的紫外线杀菌装置(19)。
2.根据权利要求1所述的污水净化设备，其特征在于：所述污水净化设备还包括排污管(20)，所述过滤水箱(1)的底部、所述反洗水箱(8)的底部和所述污水水箱(13)的底部均与所述排污管(20)相连接。
3.根据权利要求2所述的污水净化设备，其特征在于：所述污水净化设备还包括一端与所述过滤水箱(1)的上部相连接，另一端与所述排污管(20)相连接的溢流管(21)。
4.根据权利要求1所述的污水净化设备，其特征在于：所述污水净化设备还包括一端与所述反洗水箱(8)的底部相连接、另一端与所述第一产水管(4)相连接的压力调节管(22)。
5.根据权利要求1所述的污水净化设备，其特征在于：所述污水净化设备还包括一端与所述滤芯(3)的出水口相连接、另一端与所述反洗水箱(8)的上部相连接的排空管(23)，所述排空管(23)的近滤芯(3)端的水平位置高于所述滤芯(3)和所述第一产水管(4)，且所述排空管(23)上的一段为透明设置。
6.根据权利要求1至5中任一项所述的污水净化设备，其特征在于：所述滤芯(3)内的过滤膜采用的是纳米级过滤膜，膜孔径在10~300纳米之间。
7.根据权利要求1至5中任一项所述的污水净化设备，其特征在于：所述过滤单元有多个。
8.用权利要求1所述的污水净化设备净化污水的方法，其特征在于：包括以下步骤：
a、先使原水流入过滤水箱(1)中，然后开启第一水泵(6)，同时关闭三通阀(5)与第一反洗水管(9)之间的接口，打开三通阀(5)的另外两个接口，使原水经过所述滤芯(3)过滤产出净水，所述净水流经第一产水管(4)、三通阀(5)和第一水泵(6)，最后从第二产水管(7)流出;且第二产水管(7)中的一部分净水从反洗水箱进水管(11)流入反洗水箱(8)中，当反洗水箱(8)中的净水达到设定水位时，第一浮球开关(12)自动关闭以控制反洗水箱进水管(11)不再向反洗水箱(8)中供水;
b、步骤a进行设定时间后，关闭第二产水管(7)，同时关闭三通阀(5)与第一产水管(4)之间的接口，打开三通阀(5)的另外两个接口;第一水泵(6)将反洗水箱(8)中的水抽出，反洗水箱(8)中的水流经第一反洗水管(9)、三通阀(5)、第一水泵(6)和第二反洗水管(10)，最后从第一产水管(4)回到所述滤芯(3)中，并逆过滤方向对所述滤芯(3)外所截留的污物进行反冲洗;
c、按顺序重复步骤a和b数次;
d、经步骤c后，打开污水进水管(14)，使过滤水箱(1)底部的部分水流入所述污水水箱(13)中，启动第二水泵(17)，使污水水箱(13)中的污水流经第二水泵(17)、过滤器(18)和紫外线杀菌装置(19)从污水循环水管(16)回到过滤水箱(1)中;经过设定时间后，关闭第二水泵(17)和污水进水管(14)，结束污水循环净化操作;
e、按顺序重复步骤a至d数次。
说明书
一种污水净化设备及其净化污水的方法
技术领域
本发明涉及一种污水净化设备及其净化污水的方法。
背景技术
随着社会的发展和工业的不断进步，城市中生活污水、有机工业废水等的排放量越来越大，现在很多城市，特别是沿海城市都出现了淡水资源不足的问题。目前解决这些地方缺水问题的方法主要是通过海水淡化或是城市污水净化两种方法。现有技术中，城市污水净化系统存在以下的缺陷：如净化效率低、净化污水能耗大、设备使用寿命短、自动化程度低、污水处理成本高等。而对于一些对水体净化标准有更高要求的特殊场所，如游泳池、温泉或者高等水产养殖水体等，一般的污水净化设备也难以满足净化要求。
发明内容
本发明所要解决的技术问题是克服现有技术的不足，提供一种污水净化效率高、净化效果好、集成度高的污水净化设备。
本发明同时还要提供一种使用上述污水净化设备净化污水的方法。
为解决以上技术问题，本发明采取的技术方案是：
一种污水净化设备，包括：
过滤单元，其用于对原水进行过滤并产出净水，包括具有进水口的过滤水箱、与过滤水箱的进水口相连接的原水管、设置在过滤水箱内的多个滤芯，以及与所述滤芯的出水口相连接的第一产水管;所述过滤单元还包括三通阀、第一水泵和第二产水管，所述三通阀的一个接口与所述第一产水管相连接，另一个接口与所述第一水泵的进水口相连接，所述第一水泵的出水口与所述第二产水管相连接;
反冲洗单元，其用于对所述滤芯进行反冲洗，包括反洗水箱，一端与反洗水箱的下部相连接、另一端与三通阀的第三个接口相连接的第一反洗水管，一端与第二产水管相连接、另一端与第一产水管相连接的第二反洗水管，以及一端与所述反洗水箱的上部相连接、另一端与第二产水管相连接的反洗水箱进水管;所述反冲洗单元还包括设置在反洗水箱进水管上且能够根据所述反洗水箱内的水位高低自动控制开启或关闭的第一浮球开关;
污水循环净化单元，其用于对过滤水箱底部蓄积的污水进行净化，包括污水水箱，一端与污水水箱上部相连接、另一端与过滤水箱底部相连接的污水进水管，设置在污水进水管上且能够根据污水水箱内的水位高低自动控制开启或关闭的第二浮球开关，以及一端与污水水箱的下部相连接、另一端与过滤水箱的上部相连接的污水循环水管;所述污水循环净化单元还包括按上游至下游依次设置在污水循环水管上的第二水泵、过滤器和可供水通过的紫外线杀菌装置。
优选地，所述污水净化设备还包括排污管，过滤水箱的底部、反洗水箱的底部和污水水箱的底部均与该排污管相连接。
优选地，所述污水净化设备还包括一端与所述过滤水箱的上部相连接，另一端与所述排污管相连接的溢流管。
优选地，所述污水净化设备还包括一端与所述反洗水箱的底部相连接、另一端与第一产水管相连接的压力调节管。
优选地，所述污水净化设备还包括一端与滤芯的出水口相连接、另一端与反洗水箱的上部相连接的排空管，该排空管的近滤芯端的水平位置高于滤芯和第一产水管，且该排空管上的一段为透明设置。
优选地，所述滤芯内的过滤膜采用的是纳米级过滤膜，膜孔径在10~300纳米之间。滤芯结构优选为专利号是ZL201120063461.5的实用新型专利中所述的滤芯结构。
优选地，所述过滤单元是本发明污水净化设备的基本结构单元，可根据具体处理废水的量设置多个，并进行各种组合。
用上述的污水净化设备净化污水的方法，包括以下步骤：
a、先使原水流入过滤水箱中，然后开启第一水泵，同时关闭三通阀与第一反洗水管之间的接口，打开三通阀的另外两个接口，使原水经过所述滤芯过滤产出净水，所述净水流经第一产水管、三通阀和第一水泵，最后从第二产水管流出;且第二产水管中的一部分净水从反洗水箱进水管流入反洗水箱中，当反洗水箱中的净水达到设定水位时，第一浮球开关自动关闭以控制反洗水箱进水管不再向反洗水箱中供水;
b、步骤a进行设定时间后，关闭第二产水管，同时关闭三通阀与第一产水管之间的接口，打开三通阀的另外两个接口;第一水泵将反洗水箱中的水抽出，反洗水箱中的水流经第一反洗水管、三通阀、第一水泵和第二反洗水管，最后从第一产水管回到滤芯中，并逆过滤方向对滤芯外所截留的污物进行反冲洗;
c、按顺序重复步骤a和b数次;
d、经步骤c后，打开污水进水管，使过滤水箱底部的部分水流入所述污水水箱中，启动第二水泵，使污水水箱中的污水流经第二水泵、过滤器和紫外线杀菌装置从污水循环水管回到过滤水箱中;经过设定时间后，关闭第二水泵和污水进水管，结束污水循环净化操作;
e、按顺序重复步骤a至d数次。
由于上述技术方案的实施，本发明与现有技术相比具有下列优点和效果：
本发明污水净化设备将过滤单元、反冲洗单元和污水循环净化单元集成在一起，集成度和自动化程度高，节约了设备投资，降低了污水净化成本，设备使用寿命长;另外，本发明设备的污水净化效率高，水体可循环净化，基本能够实现污水的零排放;且污水净化效果好，产出的净水能够满足游泳池、温泉或者高等水产养殖等较高要求的用水标准。
