申请日2011.12.14
公开(公告)日2012.10.03
IPC分类号C02F3/32
摘要
一种河湖或沟渠沿岸生活污水口简易预处理设备，包括反应箱、填料、布水系统、湿地植物、排水系统，其中反应箱中布置填料、布水系统设置在填料层中，填料层上部设置培养基层并种植湿地植物，排水系统设置在培养基层。该设备对于污染负荷不高排入量不大的河湖污水口进行预处理，可以削减污水的污染物含量，减少排入河湖的污染物总量。对于那些无法彻底纳入市政污水管网的污水口治理上具有很大的推广价值。
权利要求书
1.一种河湖或沟渠沿岸生活污水口简易预处理设备，包括反应箱和填料，其特征在于还包括：布水系统、湿地植物、排水系统，其中反应箱中布置填料、布水系统设置在填料层中，填料层上部设置培养基层并种植湿地植物，排水系统设置在培养基层。
2.根据权利要求1所述的河湖或沟渠沿岸生活污水口简易预处理设备，其特征在于：填料包括砾石填料和陶粒填料，其中陶粒填料铺设在反应箱底部，砾石填料铺设在陶粒填料层之上，砾石填料层上设置培养基层，用于种植湿地植物。
3.根据权利要求1所述的河湖或沟渠沿岸生活污水口简易预处理设备，其特征在于：陶粒填料层自下而上的陶粒粒径从1cm逐渐增加到5cm。
4.根据权利要求1所述的河湖或沟渠沿岸生活污水口简易预处理设备，其特征在于：所述的湿地植物包括黄杨、美人蕉和月季。
5.根据权利要求1所述的河湖或沟渠沿岸生活污水口简易预处理设备，其特征在于：所述的布水系统为PVC穿孔管，PVC穿孔管布置在陶粒填料层的下部，并通过一个竖直的补水管连通反应箱顶部，补水管用于接收生活污水。
6.根据权利要求1所述的河湖或沟渠沿岸生活污水口简易预处理设备，其特征在于：所述的排水系统为设置在培养基层的PVC穿孔管，其出口设置在反应箱顶部侧面。
说明书
一种河湖或沟渠沿岸生活污水简易预处理设备
技术领域
本发明是河湖或沟渠沿岸的点源生活污水汇入口的一种简易预处理设备，该设备对于污染负荷不高排入量不大的河湖污水口进行预处理，可以削减污水的污染物含量，减少排入河湖的污染物总量。
背景技术
由于管网铺设及现实条件所限，很多城市的污水管网铺设不到位，雨污混流现象严重，沿河岸有生活污水通过管道汇入到水体。这些生活污水由于历史遗留等问题，地下管网复杂，无法做到彻底截污，因此，在主要污水接入管网以后，很多沿河岸的污水口还存在着少量污水汇入的现象。这些污水口每日汇入的污水以生活污水为主，可生活性高，排入量不大，但是长期不间断汇入的话对河道水体水质影响非常大。这样的情况在我国很多城市都存在，针对这样的污水口亟需一种有效的处理技术。
发明内容
本发明的目的是公开一种河湖沿岸生活污水口简易预处理设备，以解决无法彻底纳入市政管网的河湖沿岸污水管网排入的污水处理问题，改善人居环境。
本发明的技术解决方案是：
一种河湖或沟渠沿岸生活污水口简易预处理设备，包括反应箱和填料，其特征在于还包括：布水系统、湿地植物、排水系统，其中反应箱中布置填料、布水系统设置在填料层中，填料层上部设置培养基层并种植湿地植物，排水系统设置在培养基层。
该处理设备适合那些没有大粒径的生活污水的处理，污水经管网收集后在重力作用下经布水系统进入污水生物处理池的主反应区进行处理，污水通过污水生物处理池的作用，可去除大部分有机污染物及悬浮物，削减污染负荷。主反应区为类人工潜流湿地系统在湿地生态系统。经过处理后，出水可达到《城镇污水处理厂污染物排放标准》(GB18918—2002)一级B排放标准，处理系统的出水在重力作用下直接进入河湖，减轻了对河湖的污染程度。

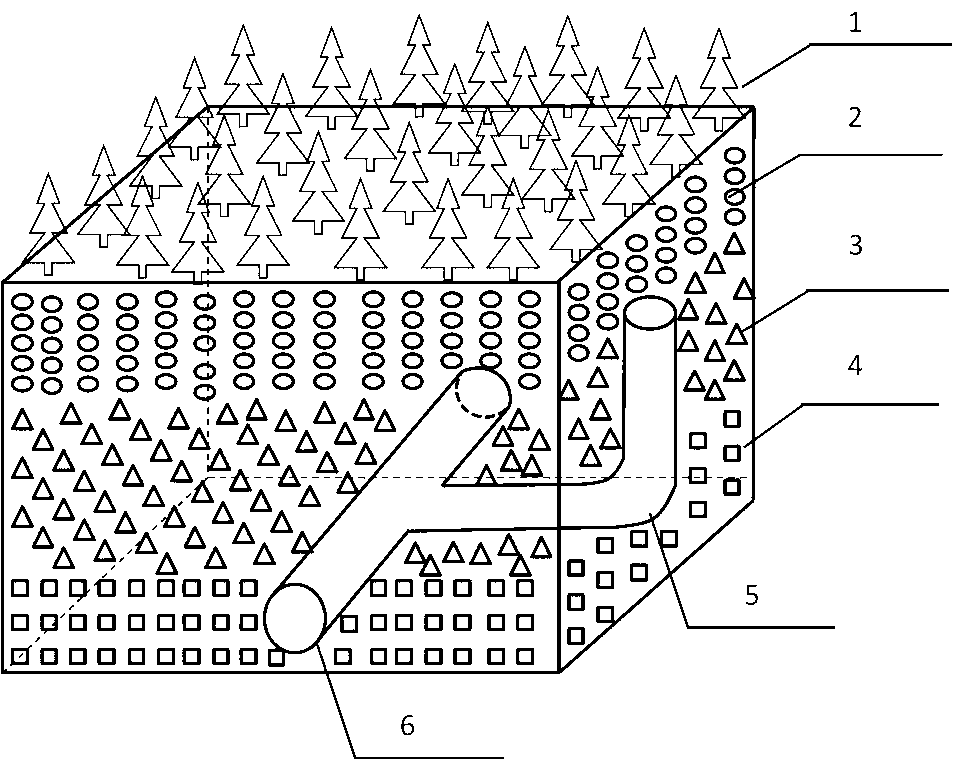

其中填料包括砾石填料和陶粒填料，其中陶粒填料铺设在反应箱底部，砾石填料铺设在陶粒填料层之上，砾石填料层上设置培养基层，用于种植湿地植物。
优选陶粒填料层自下而上的陶粒粒径从1cm逐渐增加到5cm。或者采用不同粒径的陶粒混合。砾石填料颗粒粒径在0.5-3cm之间。
所述的湿地植物包括黄杨、美人蕉和月季。所述的布水系统为PVC穿孔管，PVC穿孔管布置在陶粒填料层的下部，并通过一个竖直的补水管连通反应箱顶部，补水管用于接收生活污水。所述的排水系统为设置在培养基层的PVC穿孔管，其出口设置在反应箱顶部侧面。
本发明的有益效果是：运用该污水生物处理池进行河湖沿岸污水口少量污水的治理可以使污水达到较高的排放标准，同时，处理后的污水可以回收利用，对于水资源短缺的地区可以在一定程度上缓解用水紧张的问题。由于该工艺不需要消耗任何的电力、药剂等维护措施，因此，该工艺没有任何运营成本，节约了人力物力。
