申请日2011.12.13
公开(公告)日2012.08.01
IPC分类号B01D21/02
摘要
本实用新型公开了一种水处理系统中的缓冲调节池，包括污泥池、提升泵和底部斜坡。缓冲调节池的出水端设置污泥池，污泥池侧壁设置污泥泵，缓冲调节池底部设置有刮泥机。采用本实用新型所提供的缓冲调节池，雨水至缓冲调节池的进水端进入，在缓冲调节池内缓慢流向出水端，水中的泥沙等颗粒物沉淀至池底，一方面通过刮泥机将泥砂推向污泥池，另一方面，由于池底具有斜坡，水的流动也会将泥沙带至污泥池。提升泵从调节池出水端的中下部抽取水体，并输送至后续处理设备进行处理，污泥池侧壁设置的污泥泵则将不断沉积的污泥抽出至后续处理，进行压滤处理。通过上述方式，本实用新型能够处理污泥或杂质含量较多的雨排水，且施工简单，占地面积小。
权利要求书

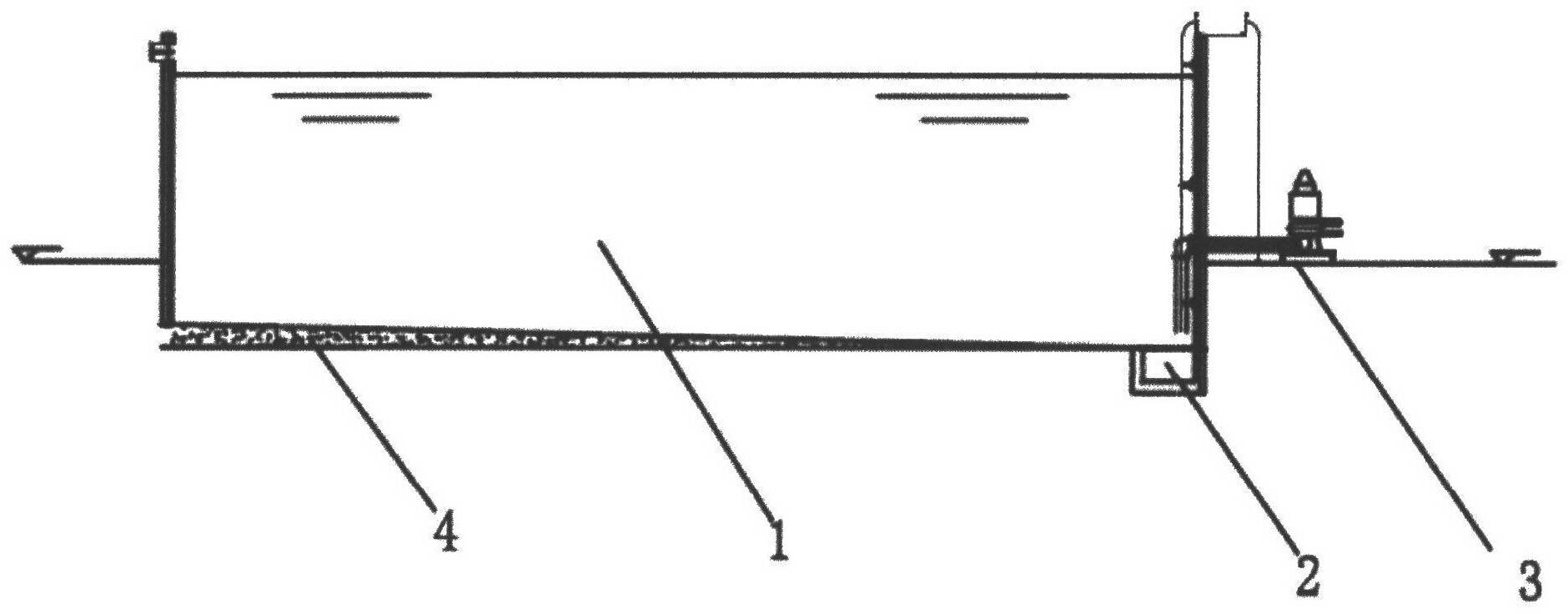

1.一种水处理系统中的缓冲调节池，其特征是，缓冲调节池一端设置污泥池， 污泥池侧壁设有污泥泵，缓冲调节池底部具有斜坡。
2.根据权利要求1所述的缓冲调节池，其特征在于，所述缓冲调节池的出水端 底部设置污泥池。
3.根据权利要求1所述的缓冲调节池，其特征在于，所述缓冲调节池出水端中 部设有提升泵。
4.根据权利要求1所述的缓冲调节池，其特征在于，所述缓冲调节池底部设置 有刮泥机。
5.根据权利要求1所述的缓冲调节池，其特征在于，所述缓冲调节池按平流式 设计，池底斜坡坡度为2-8度。
说明书
一种水处理系统中的缓冲调节池
技术领域
本发明涉及水处理领域，特别是涉及一种水处理系统中的缓冲调节池。
背景技术
水是人类社会赖以生存最重要的物质条件之一，而我国人均水资源占有量 为世界的1/4左右，水资源紧缺已成为制约我国城市可持续发展的重要因素。若 能合理利用雨水，把雨水转弃为收后作为绿化灌溉、路面冲洗、景观河道用水 等生活用水，提高雨水的利用率，将有限资源最大限度的利用到实处。普通的 雨水处理装置一般先采用一个雨水收集箱收集雨水，等雨水收集到一定量后再 进行统一过滤处理后综合利用，但这样的话雨水的势能就白白浪费了，需要使 用电动水处理过程，无形中增加了水处理过程的成本。
水是人类最宝贵的资源，但由于人类浪费和环境污染，导致清洁水资源日 益减少。同时随着社会和经济的迅速发展，城市进程加快，水资源更加剧恶化， 地下水位下降，城市的用水困难问题也日趋严重，我国的600个城市中有300 个缺水，严重缺水的有100多个，而且正呈上升趋势，为此，国家花巨资进行 南水北调工程，然而只能满足部分地区用水问题，不能从根本上解决缺水问题， 加之城市化使原有的植被和土壤为不透水地面所代替，大量水土流失，破坏了 自然生态水文环境，地下水得不到有效补充，逐年减少，城市的生态环境逐年 恶化，土壤中含水量减少，热岛效应加剧，空气干燥，降雨时，由于城市雨水 渗透性不强，雨水加剧向城市的河道汇集，洪峰迅速形成，使城市排水设施负 载加大，容易使水涝灾害频发，雨水作为一种清洁的水源，如能得到综合利用 与控制，将在环境与水资源利用及控制方面起到积极作用，对我们的人居环境、 水利生态也有着深远的意义。
世界上很多国家已经认识到了雨水的利用价值，开始探索雨水资源化利用， 采用各种技术、设备和措施对雨水进行收集、利用、控制和管理。日本的许多 居民家中都安装了雨水收集装置，用雨水来浇花、洒水、洗车等。雨水利用在 我国尚在初期阶段，正在被人们所接受和认可。随着环保理念的广泛传播和国 家节能减排的倡导，雨水的收集及循环利用在工业、农业和生活中越来越广泛。
雨水汇集通常采用屋顶、地面道路、绿地、天然山坡等，初期雨水中夹杂 着大量污染物、泥沙、杂质，COD高达2000---3000mg/L，SS高达500--800mg/L， 色度近100，因此，初期雨水应弃流排放，收集中、后期洁净的雨水，同时将雨 水的杂质过滤排除，保证后期储水系统的正常运行，并且保证排水安全，经过 处理并蒸发过滤后的清洁雨水可达到工厂用水的标准。
传统的收集方法有初期雨水弃流装置、截流井、分流井、初期雨水过滤、 沉砂池等多样组合做法，弊端在于投入大，施工复杂，占地面积大，管理难度 高等，不利于雨水资源利用广泛应用。而对于一些工业厂区雨水、循环水系统 的排放水，因水中常含大量悬浮物，且雨排水的碱度和硬度均较高，一般民用 雨水收集及处理装置便不适用。
本实用新型在于提供一种缓冲调节池，可应用于厂区雨水及循环水系统的 排放水的收集与处理装置，施工简单，占地面积小，可处理污泥或杂质含量较 多的雨排水。
发明内容
为解决上述技术问题，本实用新型的技术方案如下：一种水处理系统中的 缓冲调节池，所述缓冲调节池一端设置污泥池，污泥池侧壁设有污泥泵，缓冲 调节池底部具有斜坡。
优选的，所述缓冲调节池的出水端设置污泥池。
优选的，所述缓冲调节池出水端中部设有提升泵，抽取中部洁净水。
优选的，所述缓冲调节池底部设置有刮泥机。
优选的，所述缓冲调节池按平流式设计，池底斜坡坡度为2-8度。
通过上述技术方案，本实用新型技术方案的有益效果是：一种水处理系统 中的缓冲调节池，缓冲调节池的出水端设置污泥池，污泥池侧壁设置污泥泵， 缓冲调节池的底部具有坡度为2-8度的斜坡，缓冲调节池的底部设置有刮泥机。 采用本实用新型所提供的水处理缓冲调节池，雨水至调节池进水端进入，在缓 冲调节池内缓慢流向出水端，水中的泥沙等颗粒物沉淀至池底，一方面通过刮 泥机将泥砂推向污泥池，另一方面，由于池底带有坡度，水的流动也会将一部 分泥沙带至污泥池。提升泵从调节池出水端的中下部抽取水体，并输送至后续 处理设备进行处理，污泥池侧壁设置的污泥泵则将不断沉积的污泥抽出至后续 处理，进行压滤处理。
采用本实用新型的技术方案，刮泥机可将缓冲调节池底部沉积泥沙推向污 泥池，确保调节池底部清洁。污泥池的设置将污泥与调节池的储水分开，不仅 利于提升泵抽提洁净水，也利于污泥的后续处理。污泥泵不断将污泥池里沉积 的污泥和泥沙抽进后续处理装置，防止污泥池污泥堆积过多。
