申请日2011.12.13
公开(公告)日2012.09.26
IPC分类号C02F11/12
摘要
本实用新型涉及一种铲型桨叶式城市脱水污泥连续混合设备，属于环境保护技术领域。包括预混段和翻混段，预混段置于翻混段一侧，预混段出口与翻混段进口处相连。预混段中，预混段减速器置于预混段底部，预混段减速器的动力输入端与动力源相连。螺旋轴置于U型槽中，螺旋轴由预混段减速器驱动。螺旋叶片置于U型槽内，由螺旋轴驱动。翻混段中，旋转轴置于壳体内，叶片支架安装在旋转轴上，铲形叶片和辅助叶片安装在叶片支架上，壳体的下部设有出料口。本混合设备结构简单，方便操作与维护，控制灵活，完全满足脱水污泥生物干化或热干化预混处理中所需的物料混合均匀度和疏松度的要求。
权利要求书
1.一种铲型桨叶式城市脱水污泥连续混合设备，其特征在于该混合设备包括预混段和翻混段，所述的翻混段和预混段分别由翻混段支架和预混段支架支撑，预混段置于翻混段一侧，预混段出口与翻混段进口处通过预混段与翻混段接口相连;所述的预混段包括U型槽、螺旋叶片、螺旋轴和预混段减速器，所述的预混段减速器置于预混段底部，预混段减速器的动力输入端与动力源相连，所述的螺旋轴置于U型槽中，螺旋轴由预混段减速器驱动，所述的螺旋叶片置于U型槽内，由螺旋轴驱动，所述的U型槽上设有U型槽盖板，U型槽盖板上分别设有污泥进料斗和调整剂进料斗;所述的翻混段包括壳体、旋转轴、叶片支架、铲形叶片、辅助叶片和翻混段减速器，所述的翻混段减速器的动力输入端与动力源相连，所述的旋转轴置于壳体内，旋转轴的动力输入端与翻混段减速器相连，所述的叶片支架安装在旋转轴上，铲形叶片和辅助叶片安装在叶片支架上，所述的壳体的上部设有盖板，壳体的下部与预混段相对应的另一侧设有出料口。
说明书
一种铲型桨叶式城市脱水污泥连续混合设备
技术领域
本实用新型涉及一种铲型桨叶式城市脱水污泥连续混合设备，属于环境保护技术领域。
背景技术
随着我国城市污水处理厂建设的发展，污水量处理逐年增加，污水处理中产生的污泥处理处置问题也逐渐凸显其重要性，因此我国的污泥处理技术的发展也逐渐进入快速轨道。其中脱水污泥生物干化处理技术、脱水污泥传统热干化技术等已经在我国有了一定的发展，但是脱水污泥在进入生物干化的发酵阶段前或热干化处理的加热前均需进入前处理预混过程，即脱水污泥与各类调理剂破碎混合过程，此类设备的运行效率一直是制约脱水污泥后续处理的关键因素之一。这是因为，脱水污泥发酵过程中如在前处理阶段未将脱水污泥与调理剂充分混合形成松散粒状结构，将会影响发酵中曝气充氧的效率，也极大影响水分的散发，最终影响脱水污泥生物发酵的成败;而脱水污泥传统热干化过程中脱水污泥与热干化调理剂辅料的充分混合，表现在热干化效率的增加以及能耗的明显降低。然而脱水污泥的含水率高，粘性极大等性质，导致普通混合设备不能有效进行脱水污泥的混合。
发明内容
本实用新型的目的是提出一种铲型桨叶式城市脱水污泥连续混合设备，用于解决对现有的城市脱水污泥生物干化及传统热干化中存在的脱水污泥前处理混合不均匀问题，以提高脱水污泥混合的效果。

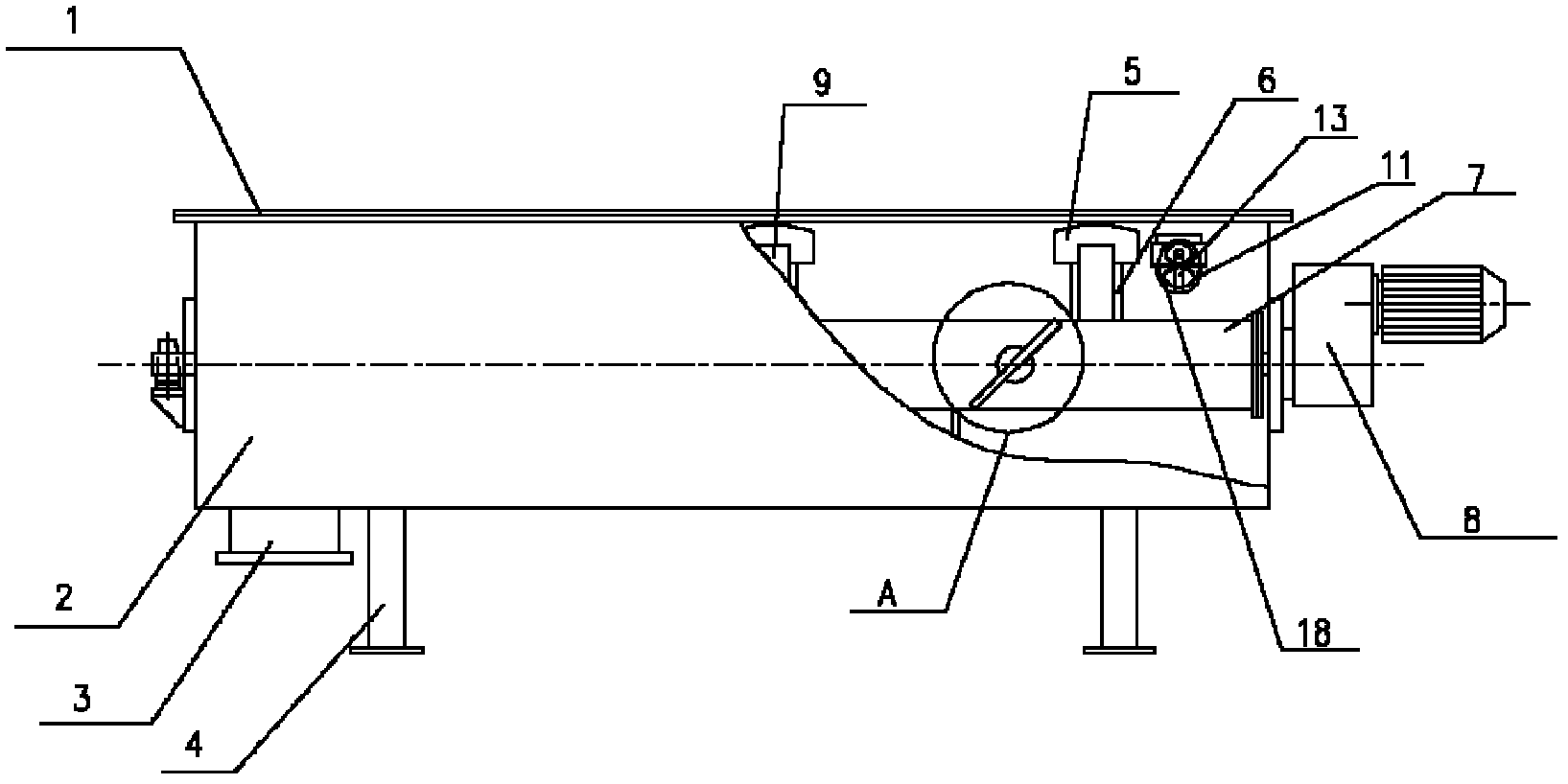

本实用新型提出的铲型桨叶式城市脱水污泥连续混合设备，包括预混段和翻混段，所述的翻混段和预混段分别由翻混段支架和预混段支架支撑，预混段置于翻混段一侧，预混段出口与翻混段进口处相连;所述的预混段包括U型槽、螺旋叶片、螺旋轴和预混段减速器，所述的预混段减速器置于预混段底部，预混段减速器的动力输入端与动力源相连，所述的螺旋轴置于U型槽中，螺旋轴由预混段减速器驱动，所述的螺旋叶片置于U型槽内，由螺旋轴驱动，所述的U型槽上设有U型槽盖板，U型槽盖板上分别设有污泥进料斗和调整剂进料斗;所述的翻混段包括壳体、旋转轴、叶片支架、铲形叶片、辅助叶片和翻混段减速器，所述的翻混段减速器的动力输入端与动力源相连，所述的旋转轴置于壳体内，旋 转轴的动力输入端与翻混段减速器相连，所述的叶片支架安装在旋转轴上，铲形叶片和辅助叶片安装在叶片支架上，所述的壳体的上部设有盖板，壳体的下部与预混段相对应的另一侧设有出料口。
本实用新型提出的铲型桨叶式城市脱水污泥连续混合设备，结构简单，方便操作与维护，控制灵活;混合设备中两种混合模式共同使用，以及翻混段定时返混模式的加入，更加提高了物料的混合效率，完全满足了脱水污泥生物干化或热干化预混处理中所需的物料混合均匀度和疏松度的要求。
