申请日2011.12.12
公开(公告)日2012.08.22
IPC分类号C02F9/14; C02F103/28; C02F3/30
摘要

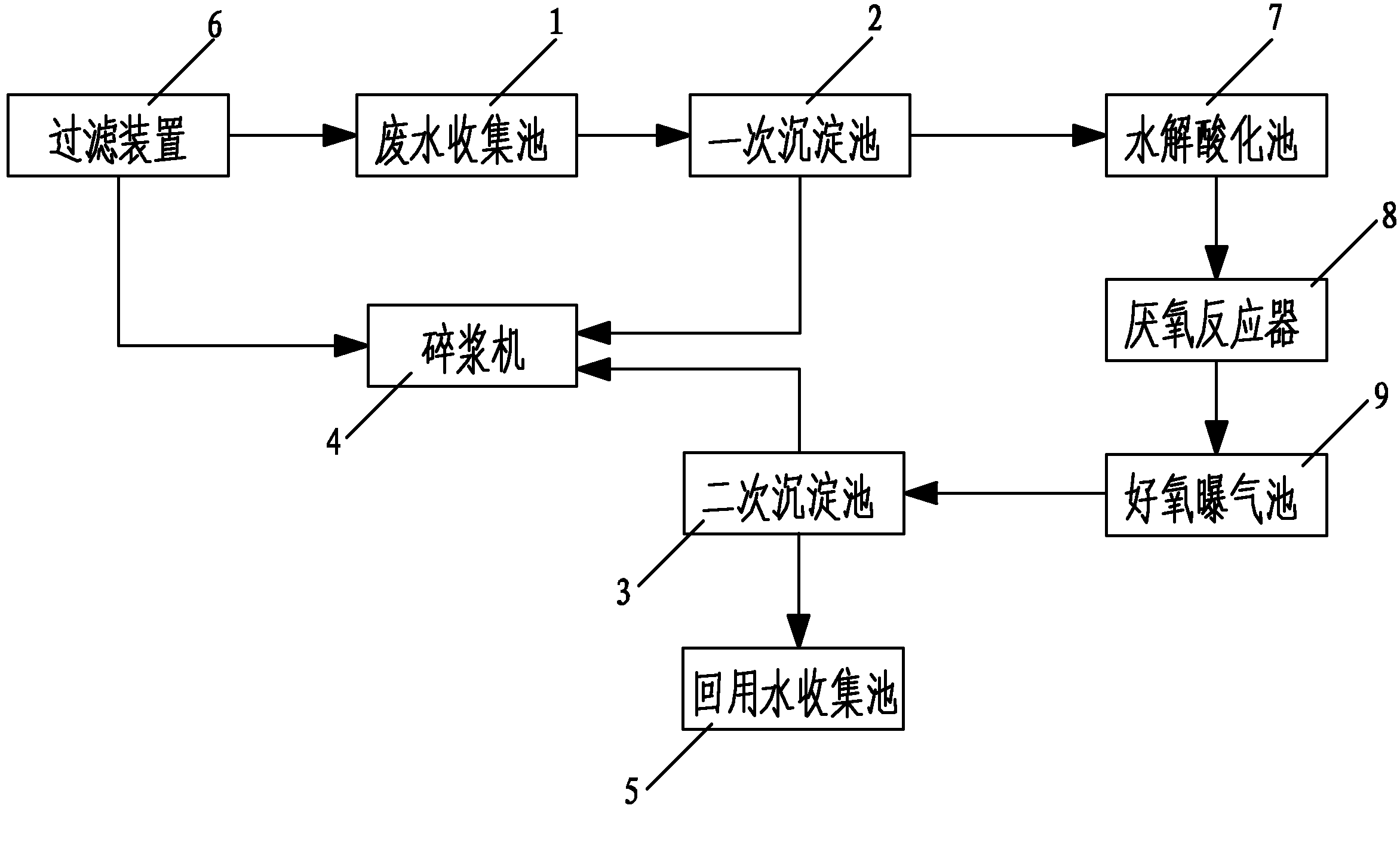

本实用新型公开一种瓦楞纸废水回收处理系统，包括通过管道和泵依次相互连通的废水收集池、一次沉淀池、二次沉淀池、碎浆机及回用水收集池，所述废水收集池进水处设有过滤装置，所述一次沉淀池与二次沉淀池之间还依次设有水解酸化池、厌氧反应器及好氧曝气池。本实用新型将制浆造纸生产过程中的废水、废渣、污泥回收再利用，不仅节省了大量的造纸原料、节约水资源，达到综合利用，而且实行了废水零排放，有效保护了自然环境。
权利要求书
1.一种瓦楞纸废水回收处理系统，其特征在于：包括通过管道和泵依次相互连通的废水收集池、一次沉淀池、二次沉淀池、碎浆机及回用水收集池，所述废水收集池进水处设有过滤装置，所述一次沉淀池与二次沉淀池之间还设有相互连通的水解酸化池、厌氧反应器及好氧曝气池。
2.根据权利要求1所述的瓦楞纸废水回收处理系统，其特征在于：所述过滤装置为格栅，所述格栅的栅条间距为10-20mm。
3.根据权利要求1或2所述的瓦楞纸废水回收处理系统，其特征在于：所述过滤装置通过废渣泵与碎浆机相连，所述一次沉淀池及二次沉淀池分别通过污泥泵与碎浆机相连。
说明书
一种瓦楞纸废水回收处理系统
技术领域
本实用新型属于瓦楞纸生产技术领域，尤其涉及一种瓦楞纸废水回收处理系统。
背景技术
随着人民生活水平的不断提高，市场经济的不断发展以及商品市场的不断繁荣，瓦楞纸箱、纸品的市场需求与日俱增。由于瓦楞纸箱、纸品的需求量增大，目前，瓦楞原纸的年需求量已达一亿公吨。在瓦楞原纸生产系统中会排放大量废水，这些废水中含有大量的细小纤维、填料和助剂，另外还有一些悬浮物及大量的还原性物质(COD)，如果直接排放会对大自然环境造成严重的污染，而且废水中还可利用的原料也会流失，不仅增加企业的生产成本，还造成资源浪费。目前，对瓦楞原纸生产的废水有多种处理方式，但是，大部分存在废水处理装置结构简单,处理效果不好，处理后的废水既不能达到排放标准，也无法完全回收利用。
发明内容
针对上述存在的问题，本实用新型提供一种瓦楞纸废水回收处理系统，其将制浆造纸生产过程中的废水、废渣、污泥回收再利用，不仅节省了大量的造纸原料、节约水资源，而且实行了废水零排放，有效保护了自然环境。
为解决此技术问题，本实用新型采取以下方案：一种瓦楞纸废水回收处理系统，包括通过管道和泵依次相互连通的废水收集池、一次沉淀池、二次沉淀池、碎浆机及回用水收集池，所述废水收集池进水处设有过滤装置，所述一次沉淀池与二次沉淀池之间还设有相互连通的水解酸化池、厌氧反应器及好氧曝气池。
进一步，所述过滤装置为格栅，所述格栅的栅条间距为10-20mm。
进一步，所述过滤装置通过废渣泵与碎浆机相连，所述一次沉淀池及二次沉淀池分别通过污泥泵与碎浆机相连。
通过采用前述技术方案，本实用新型的有益效果是：本实用新型将制浆造纸生产过程中的废水、废渣、污泥回收再利用，将含有大量细小纤维、填料和助剂的生产废水重新回收利用，不仅节省了大量的造纸原料、节约水资源，达到综合利用，而且实行了废水零排放，有效保护了自然环境;另外废水还通过了厌氧与好氧处理，有效去除废水中的杂质含量及降低了COD含量，使处理后的废水能够达到回用要求，废水不排出，污染治理工程费用较低。
