申请日2011.12.12
公开(公告)日2012.08.15
IPC分类号C02F9/10
摘要
本实用新型涉及排污领域中的一种无液体排放污水处理装置，依次包括粉碎舱(9)、均质化舱(2)、加压泵(4)、废气排气管(8)，污水通过均粉碎舱(9)和均质化舱(2)将污水中的固体彻底物粉碎后，经连接管(5)输送到加压泵(4)加压，再由高压输送管(6)输送到喷嘴(7)，高压废水经喷嘴(7)雾化后喷入废气排气管(8)中，完成加热和净化;本装置具有安装方便，安全可靠，适用领域广泛的优点。
权利要求书
1.无液体排放污水处理装置，包括污水管(1)，其特征在于：
所述的装置依次包括粉碎舱(9)、均质化舱(2)、加压泵(4)、废气排气管 (8)，所述粉碎舱(9)的进污口与所述的污水管(1)相连接，所述粉碎舱(9) 的排污口与所述均质化舱(2)的进污口之间相连接，所述均质化舱(2)的排 污口与所述加压泵(4)的进污口相连接;
所述的装置中设有驱动部件，所述的驱动部件带动所述粉碎舱(9)、均质化 舱(2)中的刀片以及所述加压泵(4)中的叶片旋转;
所述的废气排气管(8)上设有向管体内部喷射的喷嘴(7)，所述喷嘴(7) 的进水口与所述加压泵(4)的出水口相连接。
2.根据权利要求1所述的无液体排放污水处理装置，其特征在于：
所述的驱动部件为电动机(3)，所述电动机(3)的传动轴与所述粉碎舱(9)、 均质化舱(2)内的刀片轴以及所述加压泵(4)内的叶片轴相连接，且所述的 电动机(3)传动轴、均质化舱(2)刀片轴和加压泵(4)叶片轴处于同一轴线 上。
3.根据权利要求2所述的无液体排放污水处理装置，其特征在于：
所述的粉碎舱(9)中的刀片数量为1～3组。
4.根据权利要求2所述的无液体排放污水处理装置，其特征在于：
所述均质化舱(2)中的刀片数量为1～3组。
5.根据权利要求1所述的无液体排放污水处理装置，其特征在于：
所述的喷嘴(7)为雾化喷嘴。
6.根据权利要求1所述的无液体排放污水处理装置，其特征在于：
所述均质化舱(2)的排污口通过连接管(5)与所述加压泵(4)的进污口 相连接;
所述加压泵(4)的排污口通过高压输送管(6)与所述喷嘴(7)的进污口 相连接。
说明书
无液体排放污水处理装置
技术领域
本实用新型涉及一种污水处理装置，尤其涉及一种污水零排放的污水处理装 置。
背景技术
污水处理是一项比较繁琐的过程，特别是游船、旅行车、飞机等交通工具中 由于洗浴、冲马桶和厨房产生的污水更不容易收集和集中处理。因此提供一种 专用于游船、旅行车、飞机等交通工具中利用发动机的废热对洗浴、冲马桶和 厨房产生的污水进行氧化和蒸发的无液体排放的污水处理系统是解决此类污水 处理的新技术。
实用新型内容
为了克服现有技术中，针对洗浴、卫生间或厨房产生的污水进行收集、再利 用较困难的问题，本实用新型提供了一种无液体排放污水处理装置。
本实用新型的设计方案如下：
无液体排放污水处理装置，包括污水管1。

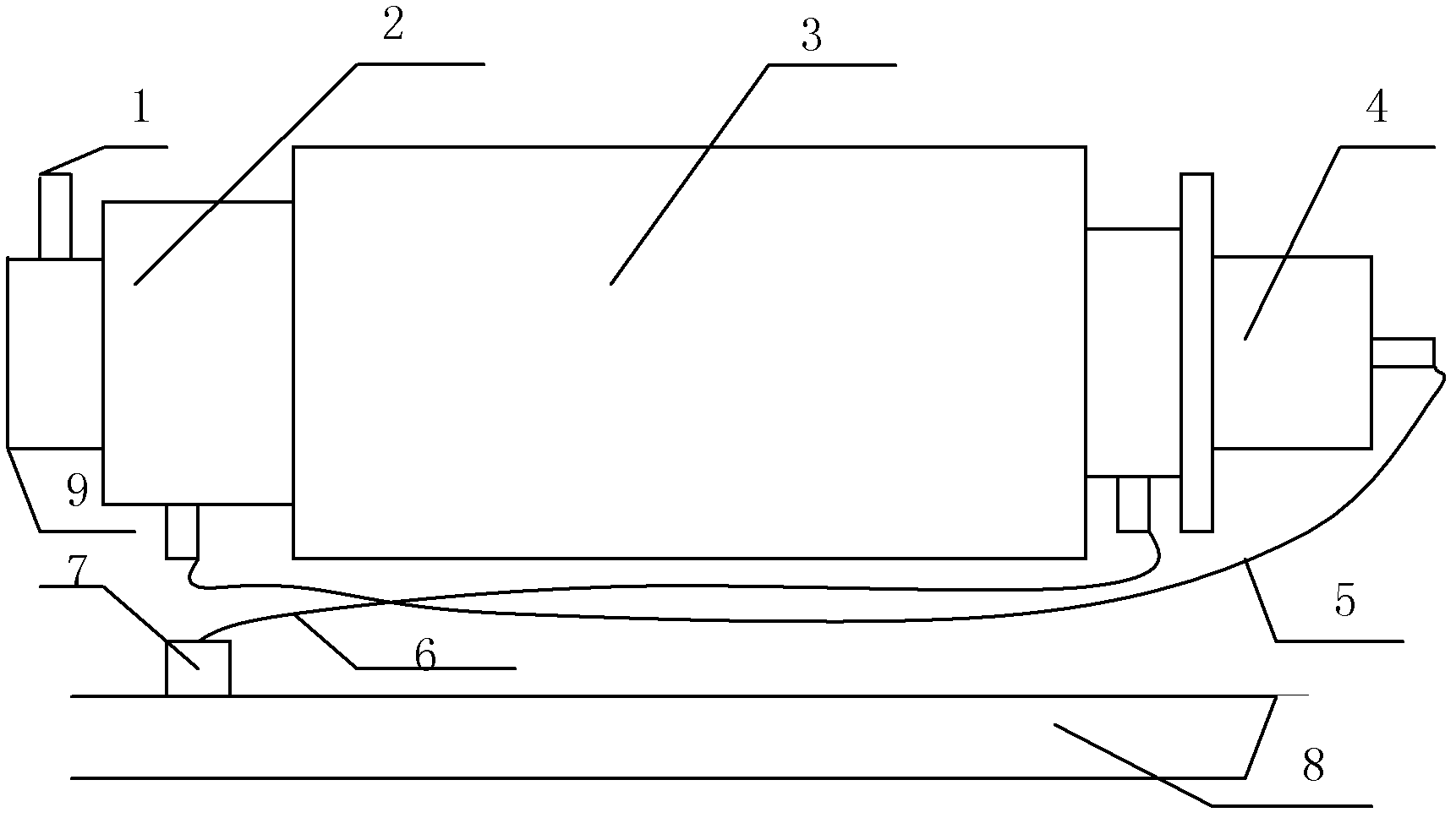

本装置依次包括粉碎舱9、均质化舱2、加压泵4、废气排气管8，粉碎舱9 的进污口与污水管1相连接，粉碎舱9的排污口与均质化舱2的进污口之间相 连接，均质化舱2的排污口与加压泵4的进污口相连接。
粉碎舱9和均质化舱2内设有刀片，加压泵4内设有叶片。
本装置中设有驱动部件，驱动部件带动粉碎舱9、均质化舱2中的刀片以及 加压泵4中的叶片旋转;
废气排气管8上设有向管体内部喷射的喷嘴7，喷嘴7的进水口与加压泵4 的出水口相连接。
在具体实施中，驱动部件为电动机3，电动机3的传动轴与粉碎舱9、均质 化舱2内的刀片轴以及加压泵4内的叶片轴电连接，且电动机3的传动轴、均 质化舱2刀片轴和加压泵4叶片轴处于同一轴线上。
粉碎舱9中的刀片数量为1～3组。
均质化舱2中的刀片数量为1～3组。
为了实现有机物颗粒的雾化效果，废气排气管8上的喷嘴7为市场上常见的 雾化喷嘴，任何一种可将液体雾化的喷嘴都可以用于本装置。
均质化舱2的排污口通过连接管5与加压泵4的进污口相连接。
加压泵4的排污口通过高压输送管6与喷嘴7的进污口相连接。
本实用新型的特点是：
1、能耗小，本机功率为100瓦。
2、制造成本低。
3、寿命极长。
本实用新型的操作流程如下：污水首先进入装置的粉碎舱9，将污水里面的 固体有机物粉碎成碎片。之后污水流进均质化舱2，在这里所有的固体碎片都被 彻底粉碎成颗粒。采用加压泵4给从均质化舱2流出的污水加压，并通过一个 喷嘴7将其喷射到废气排气管8里完成加热和净化。
本实用新型带来的有益效果如下：
本实用新型提供的无液体排放污水处理装置，实现了能将流入本装置内的任 何含有机物的污水进行氧化和蒸发并消除异味。
本实用新型的无液体排放污水处理装置，经实验验证：经过它处理过的污 水不会像经过其他污水处理装置处理过的那样带有刺鼻的异味，而且利用发动 机废气系统所产生的废热对污水进行氧化和蒸发达到了无液体排放。本无液体 排放污水处理装置安装使用方便，安全可靠，适用范围广泛，适应能力强。
