申请日2011.12.12
公开(公告)日2012.06.27
IPC分类号C02F1/44; B01D61/00
摘要
本发明涉及一种生产陶瓷用污水处理设备，包括污水池、过滤装置和净水池，污水池底部开设有出水口，出水口处设置有出水管道，出水管道上依次设置有抽水泵和压力表，出水管道与过滤装置相连通，净水池的底部开设有进水口，进水口处设置有进水管道，进水管道上依次设置控制阀和流量器，进水管道与过滤装置相连通。本发明的生产陶瓷用污水处理设备，采用聚丙烯微孔过滤膜作为过滤膜，能够有效地对废水进行过滤，其过滤效果好，能够满足生产陶瓷中所需水质的要求。
权利要求书

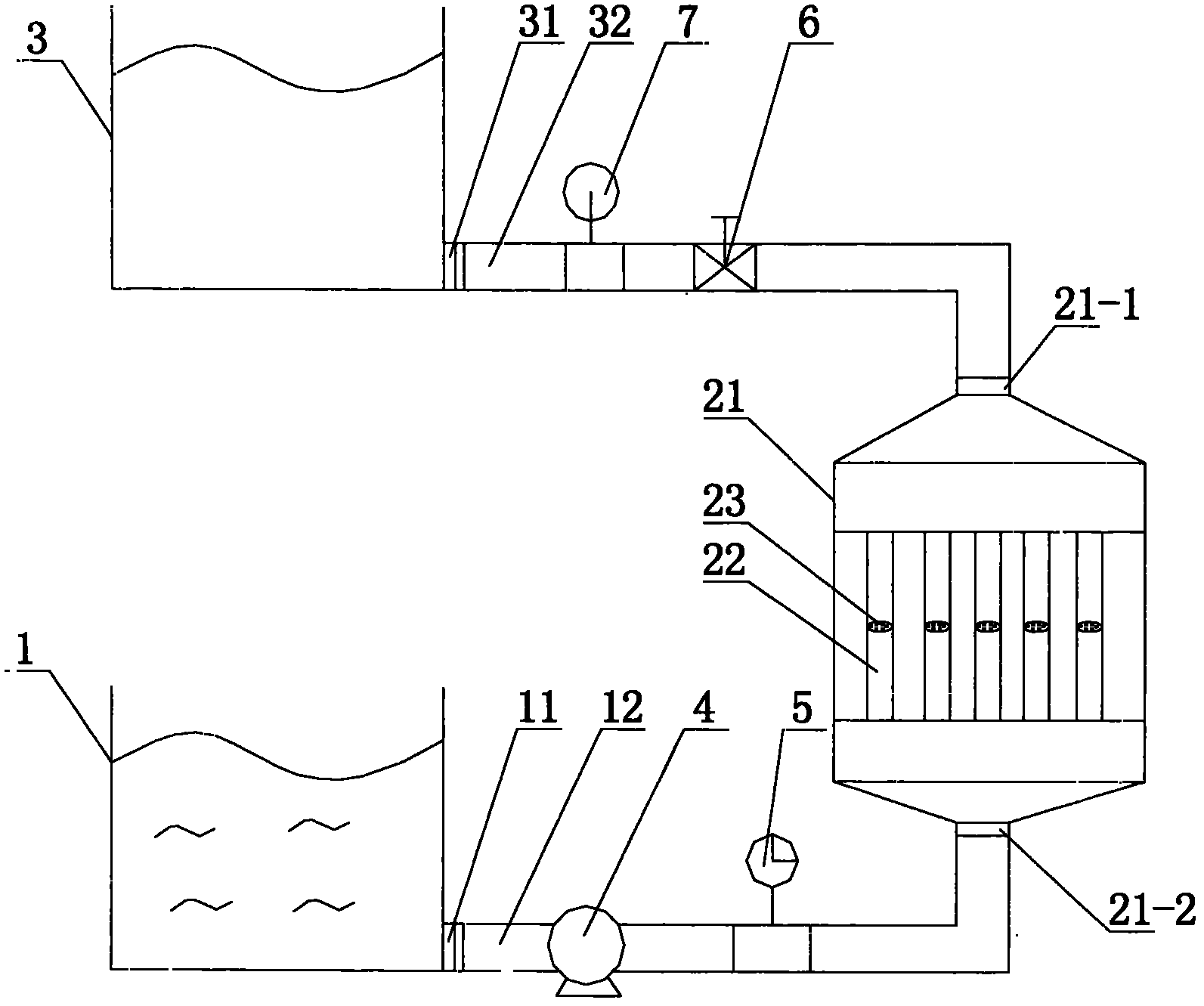

1.一种生产陶瓷用污水处理设备，其特征是：包括污水池(1)、过滤装置 和净水池(3)，所述的污水池(1)底部开设有出水口(11)，出水口(11)处 设置有出水管道(11)，出水管道(12)上依次设置有抽水泵(4)和压力表(5)， 出水管道(11)与过滤装置相连通，所述的净水池(3)的底部开设有进水口(31)， 进水口(31)处设置有进水管道(32)，进水管道(32)上依次设置控制阀(6) 和流量器(7)，进水管道(32)与过滤装置相连通。
2.根据权利要求1所述的生产陶瓷用污水处理设备，其特征是：所述的过 滤装置包括过滤罐体(21)和依次排列在过滤罐体(21)内的过滤管(22)以 及设置在过滤管(22)内的滤网膜(23)，所述的过滤罐体(21)顶部开设有出 液口(21-1)和底部开设有进液口(21-2)，所述的出液口(21-1)与进水管道 (32)相连通，进液(21-2)与出水管道(12)相连通。
3.根据权利要求2所述的生产陶瓷用污水处理设备，其特征是：所述的滤 网膜(23)为聚丙烯微孔过滤膜。
说明书
一种生产陶瓷用污水处理设备
技术领域
本发明涉及陶瓷生产的领域，尤其是一种生产陶瓷用污水处理设备。
背景技术
在陶瓷生产过程中，容易产生大量的废水或污水，例如：生产抛光砖时， 需要大量的净水对瓷砖表面进行清洗，经过一条抛光砖的生产线，所需用水量 为60立方米/小时左右，由于经过加工后的净水变成废水，此种废水中含有微 小悬浮物，这种悬浮物粒径小，不易沉降，容易造成水资源的浪费，从而增加 了陶瓷的成本。针对这一现象，传统方法是在废水池中加入聚合氯化铝等聚凝 剂进行对悬浮物的沉淀，此种方法处理成本高、投药量大，处理后有残留物， 不能够达到真正的处理。
发明内容
本发明要解决的技术问题是：为了克服上述中存在的问题，提供一种过滤 效果好并且过滤简单的生产陶瓷用污水处理设备。
本发明解决其技术问题所采用的技术方案是：一种生产陶瓷用污水处理设 备，包括污水池、过滤装置和净水池，所述的污水池底部开设有出水口，出水 口处设置有出水管道，出水管道上依次设置有抽水泵和压力表，出水管道与过 滤装置相连通，所述的净水池的底部开设有进水口，进水口处设置有进水管道， 进水管道上依次设置控制阀和流量器，进水管道与过滤装置相连通。
所述的过滤装置包括过滤罐体和依次排列在过滤罐体内的过滤管以及设置 在过滤管内的滤网膜，所述的过滤罐体顶部开设有出液口和底部开设有进液口， 所述的出液口与进水管道相连通，进液口与出水管道相连通。
为了能够起到更好的过滤效果，所述的滤网膜为聚丙烯微孔过滤膜。
本发明的有益效果是，本发明的生产陶瓷用污水处理设备，采用聚丙烯微 孔过滤膜作为过滤膜，能够有效地对废水进行过滤，其过滤效果好，能够满足 生产陶瓷中所需水质的要求。
