申请日2011.12.12
公开(公告)日2012.06.27
IPC分类号G01L13/00; C02F1/42
摘要
一种工业水处理设备用布水装置差压监测装置，包括在布水装置的上下监测差压位置设有压力传送器与颗粒滤网(3)、导压管(4)和隔离阀(1)、差压监视器(5)并依次连接，压力传送器或压力传感器输出连接差压监视器(5)。布水装置的上下监测差压位置分别是进水处与布水装置的下方。本发明是一种工业差压监测装置，也可通过差压监视器信号送至控制系统和监控显示屏，运行数据实时监控并自动报警。本发明可以有效的监测上部布水装置的上下差压，通过差压判断布水装置是否堵塞，是否需要检修。
权利要求书
1.一种工业水处理设备用布水装置差压监测装置，其特征是包括在布水装置的上下监测差压位置设有压力传送器与颗粒滤网(3)、导压管(4)和隔离阀(1)、差压监视器(5)并依次连接，压力传送器或压力传感器输出连接差压监视器(5)。
2.根据权利要求1工业水处理设备用布水装置差压监测装置，其特征是布水装置的上下监测差压位置分别是布水装置进水处与布水装置的下方。
3.根据权利要求1工业水处理设备用布水装置差压监测装置，其特征是设有导压管，压力传送器连接导压管，导压管与布水装置的设备本体连接。
4.根据权利要求1工业水处理设备用布水装置差压监测装置，其特征是布水装置差压监测装置，只包括在布水装置的下方监测位置设有电子压力传感器，压力传感器输出连接监视器。
说明书
一种工业水处理设备布水装置的差压监测装置
技术领域
本发明装置是一种工业差压监测装置，适用于核电和火电行业工业水处理系统中设备布水装置的差压监测。该发明装置主要应用于工业水处理领域。
背景技术
目前，用于水处理系统的离子交换设备内部布水装置无单独的差压监测装置。在工业水处理系统启动初期，由于系统管道未冲洗干净，水中含有大量的铁锈及其他异物，极容易堵塞布水装置，特别是上部布水装置，造成压差升高，布水装置布水不均匀，有的甚至布水装置变形，造成运行偏流，离子交换树脂层不平整，离子交换设备制水周期短，离子交换树脂再生频繁，消耗大量的化学药剂，污染环境，增加运行成本;严重时，造成上部布水装置损坏，有的甚至导致设备报废，影响机组稳定运行。因此需要设计一种其主要目的是监测工业设备布水装置的差压、避免运行差压升高、造成上部布水装置损坏的工业水处理设备布水装置的差压监测装置。
发明内容
本发明目的是：提出一种工业水处理设备布水装置的差压监测装置，能有效的监控布水装置上下差压，特别是设备上部进水布水装置的差压监测，确保离子交换设备安全正常运行，特别是可运行于流速在100m/h以上的设备中，降低维护成本，从而保证工业水处理系统连续安全而有效的运行，从而达到整个机组安全运行的目的。
本发明的技术方案：一种工业水处理设备用布水装置差压监测装置，包括在布水装置的上下监测差压位置设有压力传送器与颗粒滤网(3)、导压管(4)和隔离阀(1)、差压监视器(5)并依次连接，压力传送器或压力传感器输出连接差压监视器(5)。
布水装置的上下监测差压位置分别是进水处与布水装置的下方。
差压测量位置即取压点设在设备上或在设备本体连接的管道上。
设有导压管，压力传送器连接导压管，导压管与设备本体连接;连接方式是连接管道、法兰、螺纹或焊接方式，由隔离阀隔离差压监视器。

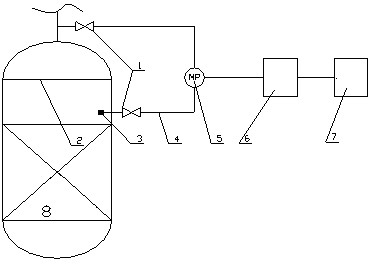

本发明通过在离子交换设备布水装置(2)上、下部位增加压力监测点，并通过隔离阀(1)和导压管(4)连接到差压监视器(5)，差压监视器将检测信号数据传送至控制柜(6)和监控系统(7)，由运行人员对单个布水装置差压进行实时监控，同时监控系统设置自动报警，出现异常时及时检修清理。
本发明工业水处理设备用布水装置差压监测装置，可以扩展为简化的电子式结构，只包括在布水装置的下方监测位置设有电子压力传感器，压力传感器输出连接监视器，并可另设有控制柜(6)、监控系统(7)。
差压测量位置设有压力传送器或压力传感器，差压测量位置即取压点设在设备上，也可在设备本体连接的管道上，设在设备上的取压点的压力传送器或压力传感器上带滤网，可隔离颗粒物或其它填料物的堵塞;滤网采用绕丝或滤网，防止填料或其它颗粒物进入导压管堵塞管道;导压管与设备本体或连接管道可采用法兰、螺纹或焊接方式，采用隔离阀来隔离差压监视器;通过差压监视器信号送至控制系统和监控显示屏，运行数据实时监控并自动报警;这种带差压监测装置的离子交换设备适用于工业水处理系统中。
本发明是一种工业差压监测装置，也可通过差压监视器信号送至控制系统和监控显示屏，运行数据实时监控并自动报警。
本发明带差压装置的离子交换设备较常规离子交换设备有以下有益效果：
(1)可以有效的监测上部布水装置的上下差压，通过差压判断布水装置是否堵塞，是否需要检修。
(2)可以有效的避免因为布水装置堵塞，造成差压升高，布水装置变形，损坏设备，影响系统运行。
(3)可以有效的观察和避免上部布水装置布水不均匀，造成设备运行偏流，缩短离子交换设备的制水周期，对系统造成影响。
(4)延长离子交换设备的制水周期，可以减少树脂填料的再生次数，减少酸碱废水的排放，减少酸碱的用量，节约水电，低碳环保经济，同时延长设备的使用寿命。
