申请日2011.12.12
公开(公告)日2012.08.15
IPC分类号C02F103/10; C02F1/24
摘要
一种浅层多点气浮含聚污水处理装置。主要解决现有含聚污水处理装置流程复杂、设备庞大，能耗较高、气泡不均匀、溶气量较小，溶气量较小和药剂投加量大的问题。其特征在于：带支腿的水槽(1)内由隔板(16)隔成一段气浮接触区(2)和二段气浮接触区(3)，每段底部为漏斗形，每个气浮接触区都连接有加药口、进水管、溶气进管、排泥管、回流管、排油管、聚结元件和刮渣机，内设置有左下挡板、右下档板、右上档板和调节堰。该浅层多点气浮含聚污水处理装置具有流程简单、设备小，能耗低、气泡均匀、溶气量较大，溶气量较大和药剂投加量小的特点。
权利要求书

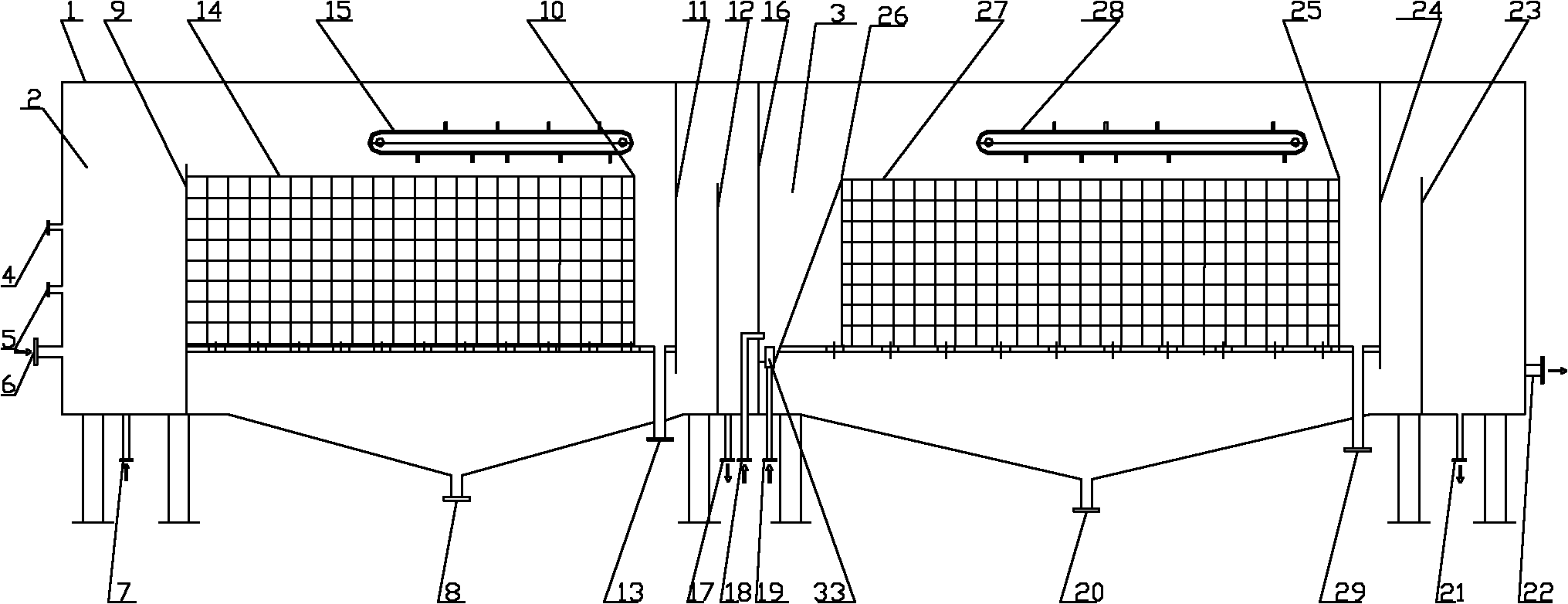

1.一种浅层多点气浮含聚污水处理装置，包括水槽(1)，其特征在于：带支腿的水槽(1)内由隔板(16)隔成一段气浮区和二段气浮区，每段气浮区由气浮接触区和分离区组成，每段分离区底部为漏斗形;一段气浮接触区(2)左侧由上至下连接有一段上加药口(4)、一段下加药口(5)和一段进水管(6)，一段气浮接触区(2)左侧下底连接有一段溶气水进管(7)，一段分离区漏斗形居中连接有一段排泥管(8)，一段分离区内由左至右设置有一段左下挡板(9)、一段右下档板(10)、一段右上档板(11)和一段调节堰(12)，一段右下档板(10)与一段右上档板档板(11)之间连接有排油管(13)，一段调节堰(12)与隔板(16)之间一段气浮区底板上连接有一段回流管(17)，一段左下挡板(9)与一段右下档板(10)之间连接有一段聚结元件(14)，一段聚结元件(14)上端一段气浮分离区内固定有一段刮渣机(15);隔板(16)左侧连接有通向水槽(1)底外二段进水管(18)，二段气浮接触区(3)内底部连接有二段溶气水进管(19)，二段溶气水进管(19)上端连接有高效防堵塞型溶气释放器(30)，二段气浮分离区漏斗形居中连接有二段排泥管(20)，二段气浮区右侧下底连接有二段回流管(21)，二段气浮区右侧连接有二段出水管(22)，二段气浮分离区内由右至左设置有二段调节堰(23)、二段右上挡板(24)、二段右下档板(25)、二段左下档板(26)，二段右下档板(25)与二段左下档板(26)之间连接有二段聚结元件(27)，二段聚结元件(27)上端二段分离区内固定有二段刮渣机(28)，二段右上挡板(24)与二段右下档板(25)之间连接有排油管(29)。
说明书
浅层多点气浮含聚污水处理装置
技术领域
本实用新型涉及油田采油领域所用的含聚含油污水处理装置，尤其是气浮含聚含油污水处理装置。
背景技术
在油田采出水处理领域，含聚污水处理装置是含油、含聚污水处理工艺中重要设备。而现有含聚污水处理装置由于结构原因存在流程复杂、设备庞大，能耗较高、气泡不均匀、溶气量较小、药剂投加量大的问题，降低处理效果，从而增加工程投资。
发明内容
为了解决现有含聚污水处理装置流程复杂、设备庞大，能耗较高、气泡不均匀、溶气量较小，药剂投加量大的问题。本实用新型提供一种浅层多点气浮含聚污水处理装置。该浅层多点气浮含聚污水处理装置具有流程简单、设备小，能耗低、气泡均匀、溶气量较大，药剂投加量小的特点。
本实用新型的技术方案是：该浅层多点气浮含聚污水处理装置包括水槽。带支腿的水槽内由隔板隔成一段气浮区和二段气浮区，每段底部为漏斗形，一段气浮接触区左侧由上至下连接有一段上加药口、一段下加药口和一段进水管，一段气浮接触区左侧下底连接有一段溶气进管，一段气浮分离区漏斗形居中连接有一段排泥管，一段气浮分离区内由左至右设置有一段左下挡板、一段右下档板、一段右上档板和一段调节堰，一段右下档板与一段右上档板之间连接有排油管，一段调节堰与隔板之间一段气浮区底板上连接有一段回流管，一段左下挡板与一段右下档板之间连接有一段聚结元件，一段聚结元件上端一段气浮分离区内固定有一段刮渣机;隔板左侧连接有通向水槽底外二段进水管，二段气浮接触区左侧下底连接有二段溶气水进管，二段溶气水进管上端连接有高效防堵塞型溶气释放器，二段气浮区漏斗形居中连接有二段排泥管，二段气浮区右侧下底连接有二段回流管，二段气浮区右侧连接有二段出水管，二段气浮区内由右至左设置有一段调节堰、二段右上挡板、二段右下档板、二段左下档板，二段右下档板与二段左下档板之间连接有二段聚结元件，二段聚结元件上端二段分离区内固定有二段刮渣机，二段右上挡板与二段右下档板之间连接有排油管。
本实用新型具有如下有益效果：该浅层多点气浮含聚污水处理装置由于采用上述的结构。依据“浅池理论”开发的平流式矩型槽式结构设备与溶气泵气浮技术有机的组合和集成起来，代替了现有的油田含油污水两级立式沉降罐除油和去除污泥杂质，污水在沉降设备中停留时间长，处理效果低的复杂流程，实现了设备的组装化，撬装化和一体化，提高了除油的效率;先通过一段浮选聚结分离，去除浮油、分散油和较大颗粒，再通过加有高效防堵塞型溶气释放器的二段浮选聚结分离，进一步去除水中乳化油和细小颗粒，最终实现过滤级的进水水质。所以说该浅层多点气浮含聚污水处理装置具有流程简单、设备小，能耗低、气泡均匀、溶气量较大，药剂投加量小的特点。
