申请日2011.12.12
公开(公告)日2012.08.15
IPC分类号C02F103/28; C02F9/14
摘要
本实用新型提供了一种再生纸废水处理系统，包括依次相连的格栅池、调节池、混凝反应池、一沉池、好氧池、二沉池和活性砂过滤池;所述格栅池用于截留大颗粒有机物和漂浮物;所述调节池用于可调节水质、水量，使污水水质均匀;所述混凝反应池，通过投加絮凝剂或者助凝剂，使废水中悬浮絮状或固体颗粒晶状;所述一沉池用于使混凝池中悬浮絮状或晶状固体颗粒物沉淀，固液分离;所述好氧池用于分解废水中的有机物;所述活性砂过滤池用于去除水中的悬浮物质颗粒，进一步去除二沉池出水中未下沉的活性污泥颗粒物。本实用新型采用混凝沉淀的物化固液分离对各项污染物的去除效果均可以达到80%以上，投资小、处理效果好。
权利要求书
1.一种再生纸废水处理系统，其特征在于：包括依次相连的格栅池、 调节池、混凝反应池、一沉池、好氧池、二沉池和活性砂过滤池;
所述格栅池用于截留大颗粒有机物和漂浮物;
所述调节池用于可调节水质、水量，使污水水质均匀;
所述混凝反应池，通过投加絮凝剂或者助凝剂，使废水中悬浮絮状或固 体颗粒晶状;
所述一沉池用于使混凝池中悬浮絮状或晶状固体颗粒物沉淀，固液分 离;
所述好氧池用于分解废水中的有机物;
所述活性砂过滤池用于去除水中的悬浮物质颗粒，进一步去除二沉池出 水中未下沉的活性污泥颗粒物。
2.根据权利要求1所述的再生纸废水处理系统，其特征在于：所述二 沉池有两个污泥出口，一个污泥出口与所述好氧池相通，另一个污泥出口连 接污泥池，上清液出口与所述活性砂过滤池相通;所述一沉池的污泥出口也 与所述污泥池相通。
3.根据权利要求1或2所述的再生纸废水处理系统，其特征在于：所 述好氧池采用完全混合曝气。
说明书
再生纸废水处理系统
技术领域
本实用新型涉及一种污水处理系统，尤其是一种再生纸废水处理系统。
背景技术
造纸行业是一个用水量大、污染严重的行业，尤其是原浆造纸，其造 纸废水列为主要公害之一;虽然再生造纸污染不如原浆造纸严重，但其碎 浆和抄纸两个工艺过程产生的废水如不加以处理直接排放，也将对四周环 境产生较大污染，其主要污染物为细小纤维、溶解性有机物以及表面活性 剂等。
再生造纸行业废水其水质参数如下：
COD(mg/l) BOD(mg/l) PH SS(mg/l) 色度 1800 800 7-9 500 150
再生纸造纸废水水质水量波动较小，污染物浓度尤其是悬浮物浓度高， 废水BOD/COD的值约为0.3左右，可生化性不佳，不适合直接做生化处理。
实用新型内容
本实用新型的目的是提供一种处理效果好、投资小的再生纸废水处理 系统。

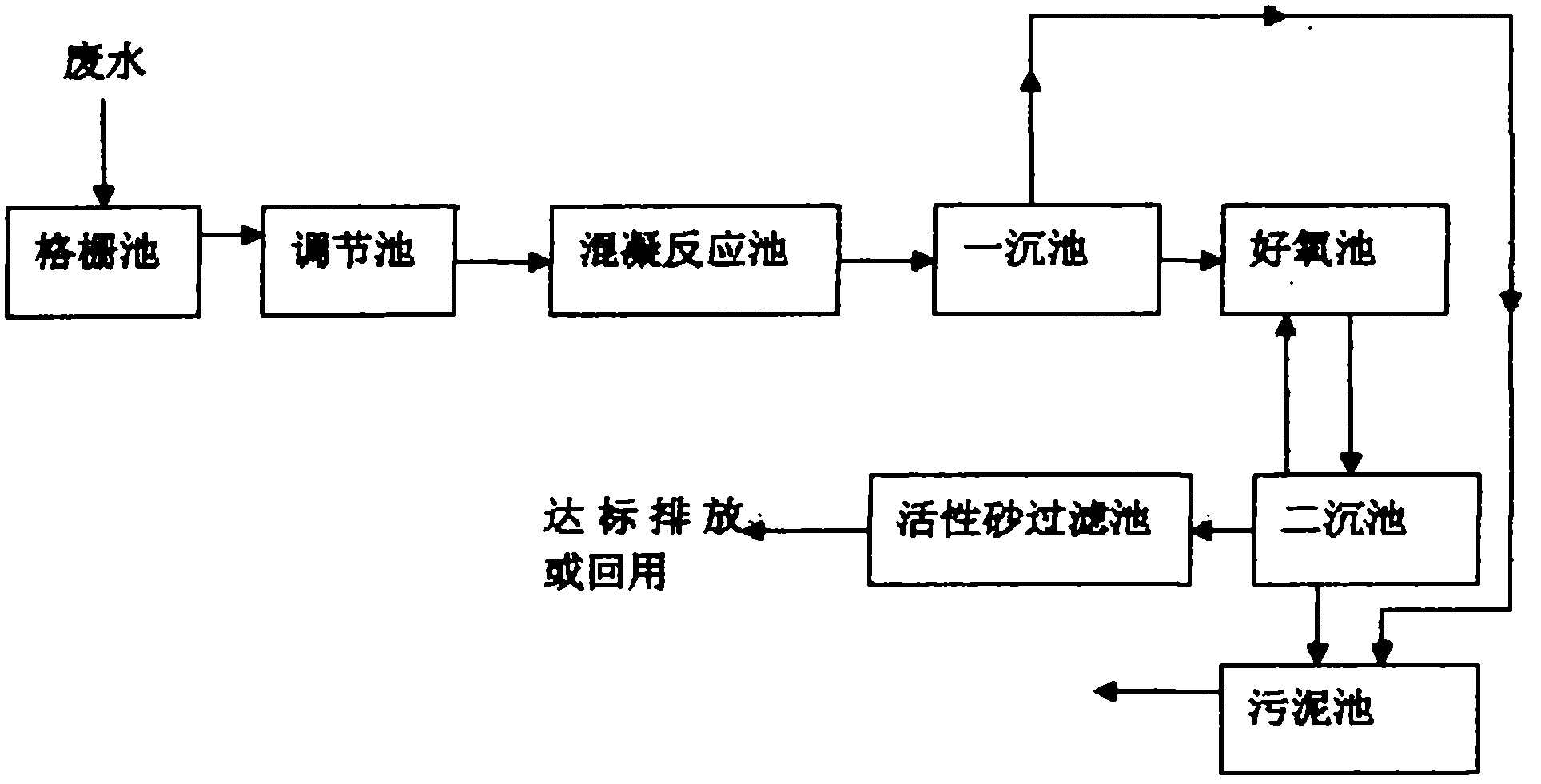

实现本实用新型目的的再生纸废水处理系统，包括依次相连的格栅池、 调节池、混凝反应池、一沉池、好氧池、二沉池和活性砂过滤池;
所述格栅池用于截留大颗粒有机物和漂浮物;
所述调节池用于可调节水质、水量，使污水水质均匀;
所述混凝反应池，通过投加絮凝剂或者助凝剂，使废水中悬浮絮状或 固体颗粒晶状;
所述一沉池用于使混凝池中悬浮絮状或晶状固体颗粒物沉淀，固液分 离;
所述好氧池用于分解废水中的有机物;
所述活性砂过滤池用于去除水中的悬浮物质颗粒，进一步去除二沉池 出水中未下沉的活性污泥颗粒物。
所述二沉池有两个污泥出口，一个污泥出口与所述好氧池相通，另一 个污泥出口连接污泥池，上清液出口与所述活性砂过滤池相通;所述一沉 池的污泥出口也与所述污泥池相通。
所述好氧池采用完全混合曝气。
本实用新型再生纸废水处理系统的有益效果如下：
本实用新型的再生纸废水处理系统，由于污水中的污染物主要是筛网 漏下的细小纤维及泥尘等细小颗粒，若采用混凝沉淀的物化固液分离可达 到很好的效果，混凝沉淀对各项污染物的去除效果均可以达到80%以上， 投资小、处理效果好。
