申请日2011.12.12
公开(公告)日2012.08.15
IPC分类号C02F3/32
摘要
本实用新型公开了一种用于净化矿山污水的植被净化系统，设有净化区和排放渠，其特征在于：所述净化区包括植被层、用于培植植被的基质层和最下方的砾石层，所述砾石层和基质层之间还设有一层过滤层;所述净化区设置为斜坡面，所述排放渠设置在坡底，坡底设有档块，所述砾石层的底部通过排水管道与排放渠连接。本实用新型结构简单，易于实施，可用于净化污染情况较小的污水，或用于经过处理的重污染水体的后期净化，同时起到生态景观建设的作用。本实用新型所需用的材料环保无污染，并且易于就地取材，是一种环保节能的生态净化系统。
权利要求书
1.一种用于净化矿山污水的植被净化系统，设有净化区和排放渠，其特征在于：
所述净化区包括植被层、用于培植植被的基质层和最下方的砾石层，所述砾石层和基质层之间还设有一层过滤层;
所述净化区设置为斜坡面，所述排放渠设置在坡底，坡底设有档块，所述砾石层的底部通过排水管道与排放渠连接。
2.根据权利要求1所述的一种用于净化矿山污水的植被净化系统，其特征在于：所述净化区在砾石层的下方为不透水层。
3.根据权利要求1所述的一种用于净化矿山污水的植被净化系统，其特征在于：所述砾石层的下方设有炭过滤层。
说明书
用于净化矿山污水的植被净化系统
技术领域
本实用新型涉及生态环境建设领域，具体是一种用于净化矿山污水的植被净化系统。
背景技术
在社会生产过程中，环境污染日益严重，水污染即是其中一种，包括工业污水、农业污水、医疗污水等，针对不同类型的污水，相应的处理方法也有多种，包括物理净化、生物降解和化学的深度处理等。但在一些矿山地区，随着开发活动的进行，粉尘污染、重金属酸性废水排放情况日益严重，相应的治理设施却跟不上工业开发的脚步，许多未经处理或处理后仍不达标的污水被排放，使矿山生态日益恶劣，但现实的经济条件也决定了购买深度处理设备或者建设多级污水处理设施无法实现。
发明内容
本实用新型的技术目的是解决现有技术中存在的问题，提供一种能够用于矿山生态修复建设，同时起到污水净化作用的植被生态系统。
本实用新型的技术方案是：

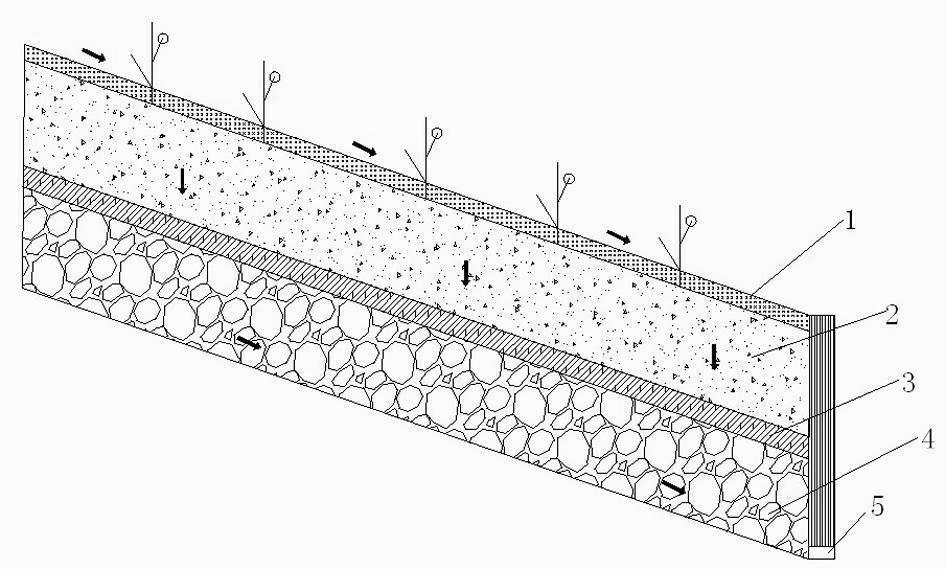

一种用于净化矿山污水的植被净化系统，设有净化区和排放渠，其特征在于：所述净化区包括植被层、用于培植植被的基质层和最下方的砾石层。所述砾石层和基质层之间还设有一层过滤层，避免基质随水体流动大量充斥在砾石之间，阻碍水体的渗透。
所述净化区设置为斜坡面，所述排放渠设置在坡底，坡底设有档块，所述砾石层的底部通过排水管道与排放渠连接，避免了植被基质和细小的砾石随水体流动而流失。
将所述净化区在砾石层的下方为不透水层，在所述净化区内灌溉的污染水体经过多层净化后，沿着不透水层聚集在坡底的排放渠内排走。
或者，将所述砾石层的下方设置为炭过滤层，对于一些轻度污染的污水，经过层层净化后，也可使其渗透到地下水脉中。
本实用新型结构简单，将需要处理的污水直接灌溉在净化区内，利用植被富集、吸收、分解水体中的污染后，通过层层物理净化，使水体达到排放标准，环保节能，同时还具有良好的生态造景效果。
