申请日2011.12.12
公开(公告)日2012.10.03
IPC分类号F28F9/22; F28D7/00
摘要
本实用新型涉及一种污水源热泵系统的污水自清洁换热装置，包括壳体、壳体上部设有污水进口和中介水进口，底部设有污水出口和中介水出口，其特征是：所述壳体内部设有若干层污水导流板，污水导流板之间形成污水流道，所述污水导流板沿壳体纵向设置，所述每层污水导流板相互连通，并与中介水进口和中介水出口连接，所述每层污水导流板横向交错设置。有益效果：设置污水导流板使其流道的截面积足够大，即使有悬浮物，也不会造成流通断面的完全堵塞;污水导流板上表面的导流翅片可保持水流流量稳定流动;由于流通断面加大，可保持较高的流动，大量的悬浮物或杂质可由水流带动并随水流流动，当流速较大时还有冲刷作用，减轻壁面污垢。
权利要求书
1.一种污水源热泵系统的污水自清洁换热装置，包括壳体、壳体上 部设有污水进口和中介水进口，底部设有污水出口和中介水出口，其特征 是：所述壳体内部设有若干层污水导流板，污水导流板之间形成污水流道， 所述污水导流板沿壳体纵向设置，所述每层污水导流板相互连通，并与中 介水进口和中介水出口连接，所述每层污水导流板横向交错设置。
2.根据权利要求1所述的污水源热泵系统的污水自清洁换热装置， 其特征是：所述污水导流板上表面沿其纵向设有若干条导流翅片。
3.根据权利要求1或2所述的污水源热泵系统的污水自清洁换热装 置，其特征是：所述污水导流板上表面的导流翅片相互平行设置。
说明书
污水源热泵系统的污水自清洁换热装置
技术领域
本实用新型属于污水源热泵系统，尤其涉及一种污水源热泵系统的污水自清洁换热装置。
背景技术
城市污水与地表水是良好的低位、可再生、清洁的能源，开发利用城市污水与地表水可作为热泵冷热源为建筑物供热或空调，即污水或地表水热泵供热与空调，具有重要的节能与环保价值。例如，将10℃左右的污水降低3℃，提取3℃的温差热能，该热能是低位的，再利用热泵循环原理进行高位转化，使之达到45℃左右或更高，为建筑物供热。利用城市污水与地表水作为热泵冷热源没有煤的燃烧过程，具有环保作用。较传统的供热系统节能幅度达45%，污染物的排放量也成比例较少。
该能源的利用(或污水热泵系统)由热能的提取与转化两个过程组成，热能的提取过程是指污水或地表水通过换热设备进行换热，是系统的技术关键，也是当前应用的主要技术障碍。由于污水和地表水中含有一定数量的悬浮物和大量的杂质，换热设备中的悬浮物与杂质呈迅速的积累过程，堵塞与软垢污染问题及其严重。若没有有效的解决或应对措施，系统难以正常运行。
常规管壳式污水换热器结构是包括壳体、在壳体内纵向设有若干层间隔排列的圆管或方形管，壳体上部设有污水进口和中介水进口，底部设有污水出口和中介水出口，圆管或方形管相互连通，并与中介水进口和中介水出口连接。常规污水换热器中，污水流经的途径是沿着圆管或方形管的外侧流动，流动过程中会造成在管壁外侧形成污垢堆积，从而降低换热效率，随着沉淀的堆积，逐渐降低污水流量，影响污水源热泵系统正常运行。
实用新型内容
本实用新型是为了克服现有技术中的不足，提供一种污水源热泵系统的污水自清洁换热装置，解决现有系统换热设备中的悬浮物与杂质迅速的积累，堵塞与软垢污染的问题，避免换热效率衰减太快，清洗维护周期短的现象发生。

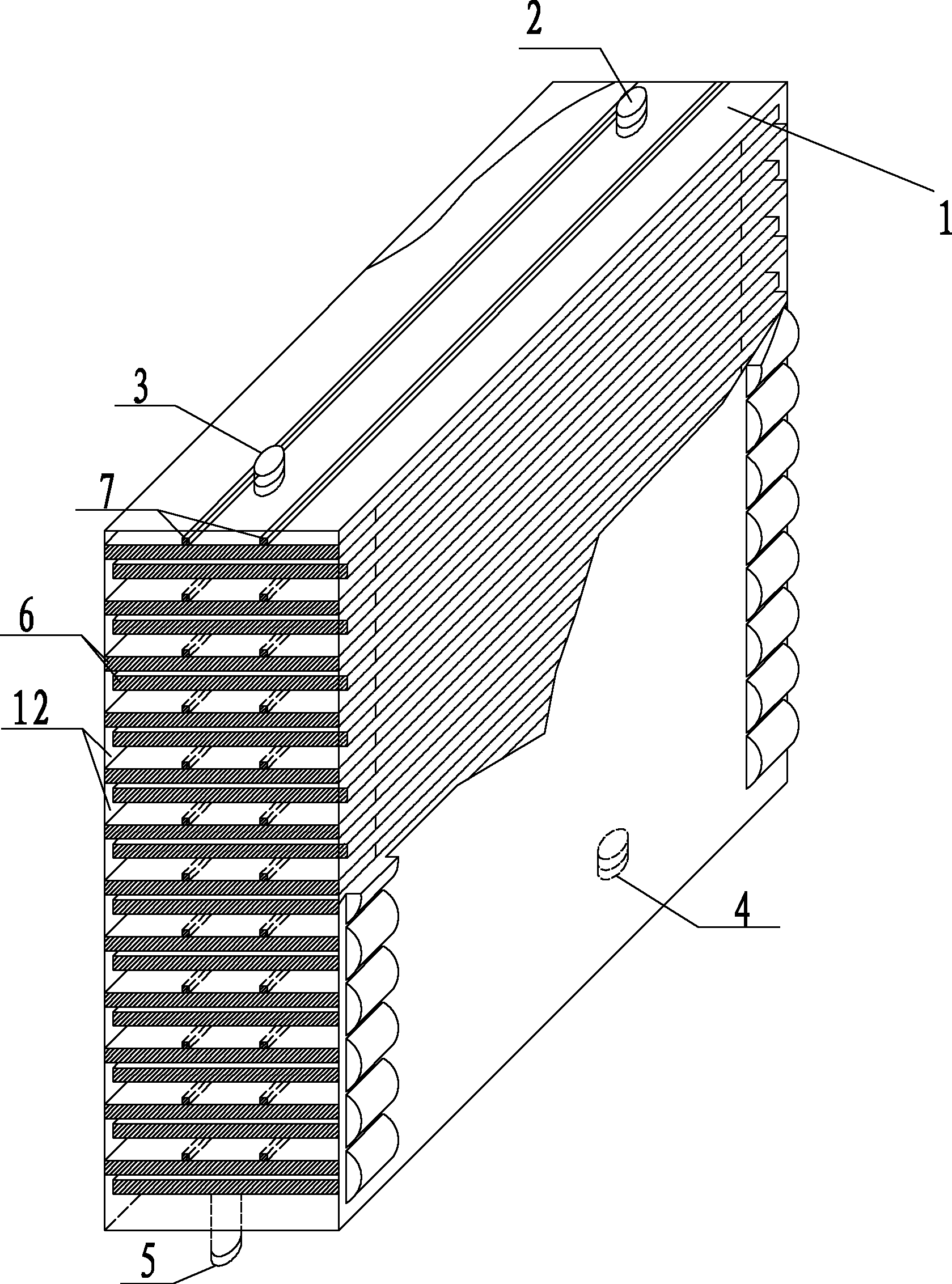

本实用新型为实现上述目的，通过以下技术方案实现，一种污水源热泵系统的污水自清洁换热装置，包括壳体、壳体上部设有污水进口和中介水进口，底部设有污水出口和中介水出口，其特征是：所述壳体内部设有若干层污水导流板，污水导流板之间形成污水流道，所述污水导流板沿壳体纵向设置，所述每层污水导流板相互连通，并与中介水进口和中介水出口连接，所述每层污水导流板横向交错设置。
所述污水导流板上表面沿其纵向设有若干条导流翅片。
所述污水导流板上表面的导流翅片相互平行设置。
有益效果：设置污水导流板使其流道的截面积足够大，即使有悬浮物，也不会造成流通断面的完全堵塞;污水导流板上表面的导流翅片可保持水流流量稳定流动;由于流通断面加大，按非满管明渠式流动，则可保持较高的流动，另外，雷诺数很大，换热效率较高，大量的悬浮物或杂质可由水流带动并随水流流动，当流速较大时还有冲刷作用，减轻壁面污垢;清洗工作量小，甚至可在线清洗;不需要采取防堵技术与设备，工艺简化、投资降低、流动阻力很小，能耗低、结构简单，易于维护。
