申请日2011.12.09
公开(公告)日2012.06.13
IPC分类号C02F9/04; C02F1/24; C02F1/52
摘要
本发明涉及一种气浮水处理工艺及其装置，尤其是一种适应间隙运行的气浮水处理装置。选择一种高效的，造价和运营成本比较低廉的工艺来去除人工景观水体中的藻类，降低N,P的含量，以保持水体的水质。本发明采用以气浮为核心的景观水处理工艺以及装置来处理大面积的景观水体，并增加投药和过滤两道工序，在景观水体进入气浮工序前加药使得胶体脱稳，并在气浮工序之后通过过滤进一步去除水中污染物。采用本发明，可以有效去除大面积景观水体中的藻类，并降低水体的N，P指标并去除各种悬浮物。而且具有成本低廉的特点。
权利要求书
1.一种景观水处理工艺，其特征是，其具体步骤如下：
(1)：在景观河道区域周围设置拦水装置，防止周围水体影响景观河道区域内的水体;
(2)：选择是否需要排空景观河道区域内的水体：
若需要排空景观河道区域内的水体，则转到步骤3;
若选择使用景观河道区域内的水体，则转到步骤4;
(3)：排空景观河道区域内的水体，并对该区域进行防渗透处理;
先将外河水经补水管道进入水处理装置后，转到步骤5;
(4)：若不需要补水，则景观水通过回水管道，进入水处理装置;转到步骤5;
如果需要补水，则同时开启补水管道，经由回水管道的景观水的回水和经由补水管道的外河的补水会合后，进入水处理装置;转到步骤5;
(5)：水处理装置对进入装置内的水体投加絮凝剂;经加药后的待处理水进入絮凝反应池反应后，依次气浮接触室、气浮分离器和过滤池，经过絮凝、气浮，除去藻类，降低氮、磷的含量;
(6)：处理过的水体经由出水管道排入景观河道。
2.一种景观河道的水处理装置，包括：出水管道(1)、出水泵(11)、回水管道(2)、回水泵(21)、补水管道(3)、补水泵(31)、投药装置(4)、管道混合器(5)、气浮装置(6)、过滤池(7);其特征在于：所述出水管道(1)一端与过滤池连通，另一端经出水泵(11)与景观河道连通;所述回水管道( 2)一端与景观河道连通，另一端经回水泵(21)和补水管道(3)与气浮装置(6)连通;所述补水管道( 3)一端与外河连通，另一端经补水泵(31)和补水管道(3)与气浮装置(6)连通。
3.如权利要求2所述的景观河道水处理装置，其特征在于，所述气浮装置(6)由絮凝反应池(61)、气浮接触室(62)和气浮分离器(63)三部分顺序组成，絮凝反应池(61)一端与补水管道(3)连接，另一端与气浮接触室(62)连接;气浮接触室(62)一端与絮凝反应池(61)连接，另一端与气浮分离器(63)连接;气浮分离器(63)一端与气浮接触室(62)连接，一端与出水管道(1)连接。
4.如权利要求2所述的景观河道水处理装置，其特征在于，所述投药装置( 4)的输出端与补水管道(3)连接。
5.如权利要求2所述的景观河道水处理装置，其特征在于，所述管道混合器( 5)窜接在补水管道(3)上。
说明书
一种景观水处理工艺及其装置
技术领域
本发明涉及一种水处理工艺，具体是涉及一种景观水体处理工艺及其装置。
背景技术
景观水体是指以水体为中心的具有结构和功能整体性的生态学单位。主要包括人工流水、景观池塘、喷泉小品和降温水幕等。景观水体可以提高环境品质，丰富空间环境，减少浮尘等作用。随着我国城市经济的快速发展，城市景观水体水质都发生着不同程度的水质恶化现象。产生的水质污染变质问题，必须给予治理，由此形成景观水处理领域。在此之前，水处理基本分为二大领域：
净水处理：主要为生活用水、工业用纯净水、医用净水处理等，这一类水处理技术可达到饮水净水、工业纯水标准。其标准要求高，所需成本也高，并不适用于景观水的处理。一般处理过程为将待处理的水体提升到砂缸之内。在进入砂缸前投递絮凝药剂，使水体与药剂发生反应，经过过滤之后的水再经过计量泵分别投加消毒药剂和除藻药剂，出水再进入景观水体中。这种处理方式无法有效去除水体中的N、P。
污水处理：主要指生活污水处理、工业废水、污水处理等，这一类水处理技术，虽然能达到废污水排放标准，但与地表水标准要求有很大距离。这两类水处理技术各具特点，处理方法与工艺均是脱离周边环境影响而进行的。目前大部分的景观水处理，由上述二大领域转变而来。对于景观水体水质的维护主要包含物理、化学、物理化学结合、生物与生态等方法等，各类方法有其因为成本，工艺，周期限制有各自的适用性。大面积的景观水体(人工湖，河)，完全不同于上述两大类水，因为此类水体为周边自然、人类环境的组成部分，受到自然条件与人类活动对其的影响。比如水体的富营养化，藻类和微生物等等。上述的水处理工艺技术，在进行景观水处理时，就暴露出很多的不适用的问题，其水质很难达到预期目标。采用化学净化技术和生物净化技术，把景观水当成污水进行处理不仅工艺复杂，且造价和运营成本较高。。
发明内容
依据我国的环境状况及水污染现状，景观水体水质恶化，主要是由N,P导致的水体富营养化，产出大量的藻类。因而本发明的主要目标就是选择一种高效的，造价和运营成本都比较低廉的工艺来去除人工景观水体中的藻类，降低N,P的含量，以保持水体的水质。
本发明采用以气浮为核心的景观水处理工艺以及装置来处理大面积的景观水体。水处理工程领域里的气浮技术与浮选法在原理上十分相似，主要是在待处理水中通入大量密集的微气泡，使其与杂质颗粒相互粘附，形成比重小于水的浮体，从而依靠浮力上升至水面，对水中污染物质进行去除。该技术对水中质轻的悬浮颗粒，如湖泊、水库及部分江河水中的藻类、植物残体及细小的胶体杂质;印染行业的染料颗粒;造纸、化纤行业的短纤维;炼油、化工行业的石油及有机溶剂的微滴等，具有良好的去除效果。 气浮技术的特点使得他在去除富营养水体的藻类，进而降低水体的中的N,P含量方面，具有广泛的运用。且这种技术的造价成本和运营成本都比较低廉。
然而仅仅使用气浮技术并不能防止藻类爆发，本发明在气浮的基础上引入加药和过滤两道工序。在景观水体进入气浮池前先通过加药絮凝使得胶体脱稳，为气浮工序创造良好的条件，在气浮之后通过高效过滤单元，进一步去除水中的污染物。
本发明的技术方案之一是这样实现的：一种景观水处理工艺，其特征是，其具体步骤如下：
1：在景观河道区域周围设置拦水装置，防止周围水体影响景观河道区域内的水体;
2：选择是否需要排空景观河道区域内的水体：
若需要排空景观河道区域内的水体，则转到步骤3;
若选择使用景观河道区域内的水体，则转到步骤4;
3：排空景观河道区域内的水体，并对该区域进行防渗透处理;
先将外河水经补水管道进入水处理装置后，转到步骤5;
4：若不需要补水，则景观水通过回水管道，进入水处理装置;转到步骤5;
如果需要补水，则同时开启补水管道，经由回水管道的景观水的回水和经由补水管道的外河的补水会合后，进入水处理装置;转到步骤5;
5：水处理装置对进入装置内的水体投加絮凝剂;经加药后的待处理水进入絮凝反应池反应后，依次气浮接触室、气浮分离器和过滤池，经过絮凝、气浮，除去藻类，降低氮、磷的含量;
6：处理过的水体经由出水管道排入景观河道。

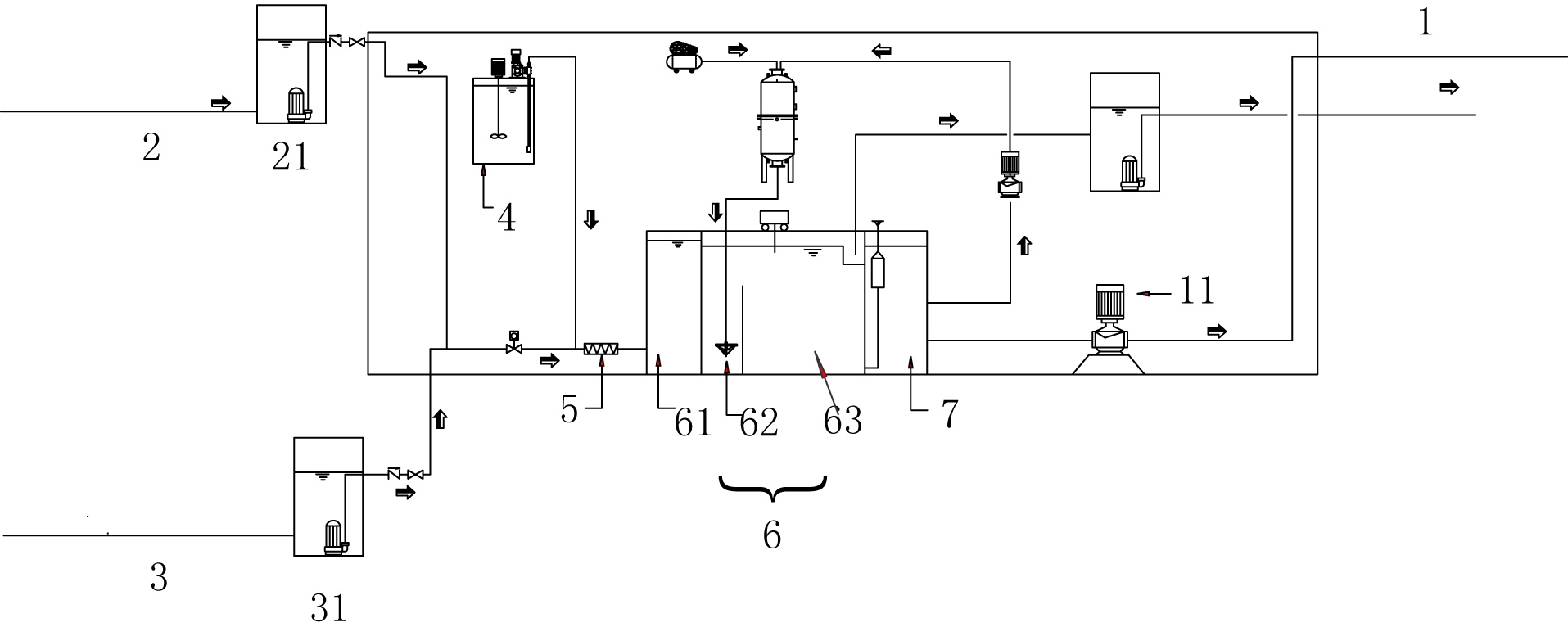

本发明的技术方案之二是这样实现的：一种景观河道的水处理装置，包括：出水管道 1、出水泵11、回水管道2、回水泵21、补水管道3、补水泵31、投药装置 4、管道混合器5、气浮装置6、过滤池7;其特征在于：所述出水管道 1一端与过滤池连通，另一端经出水泵11与景观河道连通;所述回水管道 2一端与景观河道连通，另一端经回水泵21和补水管道3与气浮装置6连通;所述气浮装置6，所述补水管道 3一端与外河连通，另一端经补水泵31和补水管道3与气浮装置6连通。所述气浮装置6由三部分构成，分别为絮凝反应池61、气浮接触室62和气浮分离器63安顺序组成，絮凝反应池61一端与补水管道3连接，另一端与气浮接触室62连接;气浮接触室62一端与絮凝反应池61连接，另一端与气浮分离器63连接;气浮分离器63一端与气浮接触室62连接，一端与出水管道1连接。所述投药装置 4的输出端与补水管道3连接。所述管道混合器 5窜接在补水管道3上。
本发明的有益效果是：采用了本发明，可以有效去除大面积景观河水的中的藻类，降低水体的N,P指标并去除各种悬浮物。并具有成本低廉的特点。
