申请日2011.12.09
公开(公告)日2012.06.27
IPC分类号E03D1/38; E03D1/012
摘要
本发明新型废水利用马桶水箱属于卫生洁具制造技术领域，特别涉及到一种可利用生活废水的马桶水箱，所要解决的技术问题是提供一种可以充分利用日常生活废水与普通冲水马桶配套使用的新型废水利用马桶水箱，新型废水利用马桶水箱由水箱体、出水阀、上段出水管、溢水管组成，水箱体为矩形容器，水箱体下底面中部与上段出水管相连，出水阀安装在上段出水管和下段出水管之间;水箱体内下底面垂直安装有溢水管，所述水箱体的外壁垂直安装有水位表，所述水位表的下口通过软管与上段排水管连通，水箱体上方开口处安装有上盖，可以将生活中的废水收集和再利用，达到了节约用水的目的。本发明的加工成本较低，且使用方便。
权利要求书

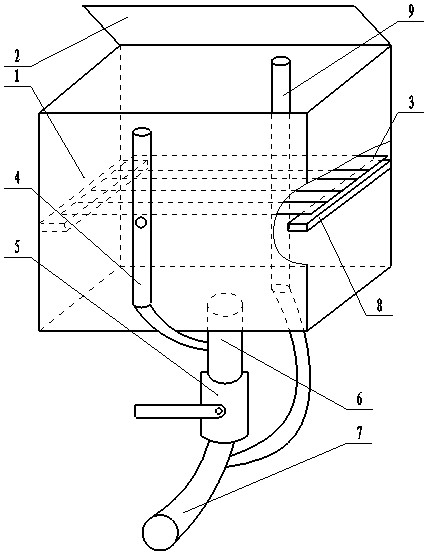

1.新型废水利用马桶水箱由水箱体(1)、过滤器(3)、出水阀(5)、上段出水管(6)、下段出水管(7)、溢水管(9)、水位表(4)组成，其特征在于：水箱体(1)为矩形容器，水箱体(1)内的中部设有突出的棱(8)，过滤器(3)水平放置在棱(8)上，水箱体(1)下底面中部与上段出水管(6)相连，出水阀(5)安装在上段出水管(6)和下段出水管(7)之间;水箱体(1)内下底面垂直安装有溢水管(9)，溢水管(9)上端口靠近水箱体的上沿，溢水管(9)下端与下段出水管(7)连通，在所述水箱体(1)的外壁垂直安装有水位表(4)，所述水位表(4)的上口与空气相通，所述水位表(4)的下口通过软管与上段排水管(6)连通，下段出水管(7)的末端与冲水马桶进水口相连接。
2.根据权利要求1所述的新型废水利用马桶水箱，其特征在于：所述水箱体(1)上方开口处安装有上盖(2)。
说明书
新型废水利用马桶水箱
技术领域
本发明新型废水利用马桶水箱属于卫生洁具制造技术领域，特别涉及到一种可利用生活废水的马桶水箱。
背景技术
节约用水是实施可持续发展战略的重要措施，随着工农业的发展，水资源的紧缺日益显现。然而在日常生活中，常用的传统冲水马桶只能使用自来水，不能将生活中产生的废水充分利用，造成了水资源的浪费。
发明内容
本发明克服现有技术存在的不足，所要解决的技术问题是提供一种可以充分利用日常生活废水与普通冲水马桶配套使用的新型废水利用马桶水箱。
为了解决上述技术问题，本发明所采用的技术方案是：新型废水利用马桶水箱由水箱体、过滤器、出水阀、上段出水管、下段出水管、溢水管、水位表组成，水箱体为矩形容器，水箱体内的中部设有突出的棱，过滤器水平放置在棱上，水箱体下底面中部与上段出水管相连，出水阀安装在上段出水管和下段出水管之间;水箱体内下底面垂直安装有溢水管，溢水管上端口靠近水箱体的上沿，溢水管下端与下段出水管连通，在所述水箱体的外壁垂直安装有水位表，所述水位表的上口与空气相通，所述水位表的下口通过软管与上段排水管连通，下段出水管的末端与冲水马桶进水口相连接。
上述水箱体上方开口处安装有上盖。
本发明与现有技术相比具有的有益效果是：新型废水利用马桶水箱由水箱体、过滤器、出水阀、上段出水管、下段出水管、溢水管、水位表组成，水箱体为矩形容器，水箱体内的中部设有突出的棱，过滤器水平放置在棱上，水箱体下底面中部与上段出水管相连，出水阀安装在上段出水管和下段出水管之间;水箱体内下底面垂直安装有溢水管，溢水管上端口靠近水箱体的上沿，溢水管下端与下段出水管连通，在所述水箱体的外壁垂直安装有水位表，所述水位表的上口与空气相通，所述水位表的下口通过软管与上段排水管连通，下段出水管的末端与冲水马桶进水口相连接，水箱体上方开口处安装有上盖，可以将生活中的废水收集和再利用，达到了节约用水的目的。本发明的加工成本较低，且使用方便。
