申请日2011.12.09
公开(公告)日2012.07.11
IPC分类号E03D1/00; E03C1/12
摘要
本发明公开了一种全自动废水利用的节水装置，伸缩式废水储水箱(5)位于洗面盆(2)下方，洗漱后的废水通过废水管(3)、过滤网(4)进入伸缩式废水储水箱(5)，储水箱下部设有一装废水箱浮子(12)和废水箱浮子开关(13)的平衡区(16)，平衡区的大小以能装下废水箱浮子(12)和废水箱浮子开关(13)为宜，平衡区下方有自来水进水管(10)和马桶进水管(17)，废水箱浮子(12)上浮后的标高应等于或略高于马桶浮子(7)浮起来的标高。通过上述设计，实现废水的自动大量存储及废水与自来水的自动转换。
权利要求书
1.一种全自动利用废水的冲水马桶，其特征在于，包括洗漱台(1)、洗面盆(2)、 废水管(3)、过滤网(4)、伸缩式废水储水箱(5)、马桶浮子开关(6)、马桶浮子(7)、 马桶冲水开关(8)、马桶水箱(9)、自来水进水管(10)、弹性元件(11)、废水箱浮子 (12)、废水箱浮子开关(13)、平衡区(16)、马桶进水管(17)，伸缩式废水储水箱(5) 位于洗面盆(2)下方，洗漱后的废水通过废水管(3)、过滤网(4)进入伸缩式废水储 水箱(5)，储水箱下部设有一装废水箱浮子(12)和废水箱浮子开关(13)的平衡区(16)， 平衡区的大小以能装下废水箱浮子(12)和废水箱浮子开关(13)为宜，平衡区下方有 自来水进水管(10)和马桶进水管(17)，废水箱浮子(12)上浮后的标高应等于或略 高于马桶浮子(7)浮起来的标高。
2.根据权利要求1所述的全自动利用废水的冲水马桶，其特征在于，还包括导 向杆(14)和溢流管(15);导向杆(14)由两个以上杆状或管状金属物件组成，伸缩 式废水储水箱(5)沿着导向杆(14)自由伸缩;伸缩式废水储水箱(5)上方设有溢流 管(15)，随废水量的增加，伸缩式废水储水箱(5)压缩弹性元件(11)向下运动，增 加废水储量，当伸缩式废水储水箱(5)运动到最下方时，更多的废水通过设于伸缩式 废水储水箱(5)上方的溢流管(15)溢流到下水口。
3.根据权利要求1所述的全自动利用废水的冲水马桶，其特征在于，其特征在 于，所述的伸缩式废水储水箱(5)由可折叠状的橡胶材料制成，其截面形状可以为圆 筒状、矩形状。
4.根据权利要求1所述的全自动利用废水的冲水马桶，其特征在于，所述的弹 性元件(11)，为压缩弹簧、拉伸弹簧、蝶形弹簧、以及其他能够储存弹性能的元件之 一，所述的弹性元件(11)可以用一个或多个。
说明书
一种全自动利用废水的冲水马桶
技术领域
本发明涉及一种全自动利用废水的冲水马桶。
背景技术
作为世界上最大的淡水资源严重缺乏的国家之一，中国现有的家庭、公共场所洗 漱用水都直接排入下水道，不符合实现废水再利用的可持续发展战略，也与当今以“和 谐”为社会主题的大环境不符;然而现有的节水马桶却又存在诸多缺陷，有的需要利用 水泵把废水抽入马桶水箱，消耗电能;有的是做成废水和自来水两个独立的水箱，需要 人经常留意废水水量够不够，当废水只有半箱或不足时达不到冲洗效果;有的虽然可以 实现废水与自来水的自动切换，但依据自然落差，废水水箱能储水的高度非常有限，如 要增加废水储量，就需要占用很大的面积，废水不能充分利用。
发明内容
本发明的目的就是为了解决现有技术的缺陷而提供一种实现污水再利用的装置， 当有废水时，自来水供水关闭，马桶用废水冲水，当没有废水或废水不够时，自来水自 动补给，当废水较多时，废水自重压缩弹簧使可伸缩水箱向下运动，当用掉一些废水时， 在弹簧力的作用下又使废水水箱的下面抬高，达到废水自然流入抽水马桶的目的，当废 水量超过废水水箱的最大容量时，通过其上方的溢流口直接溢流到下水道。
本发明解决其技术问题所采用的技术方案是：

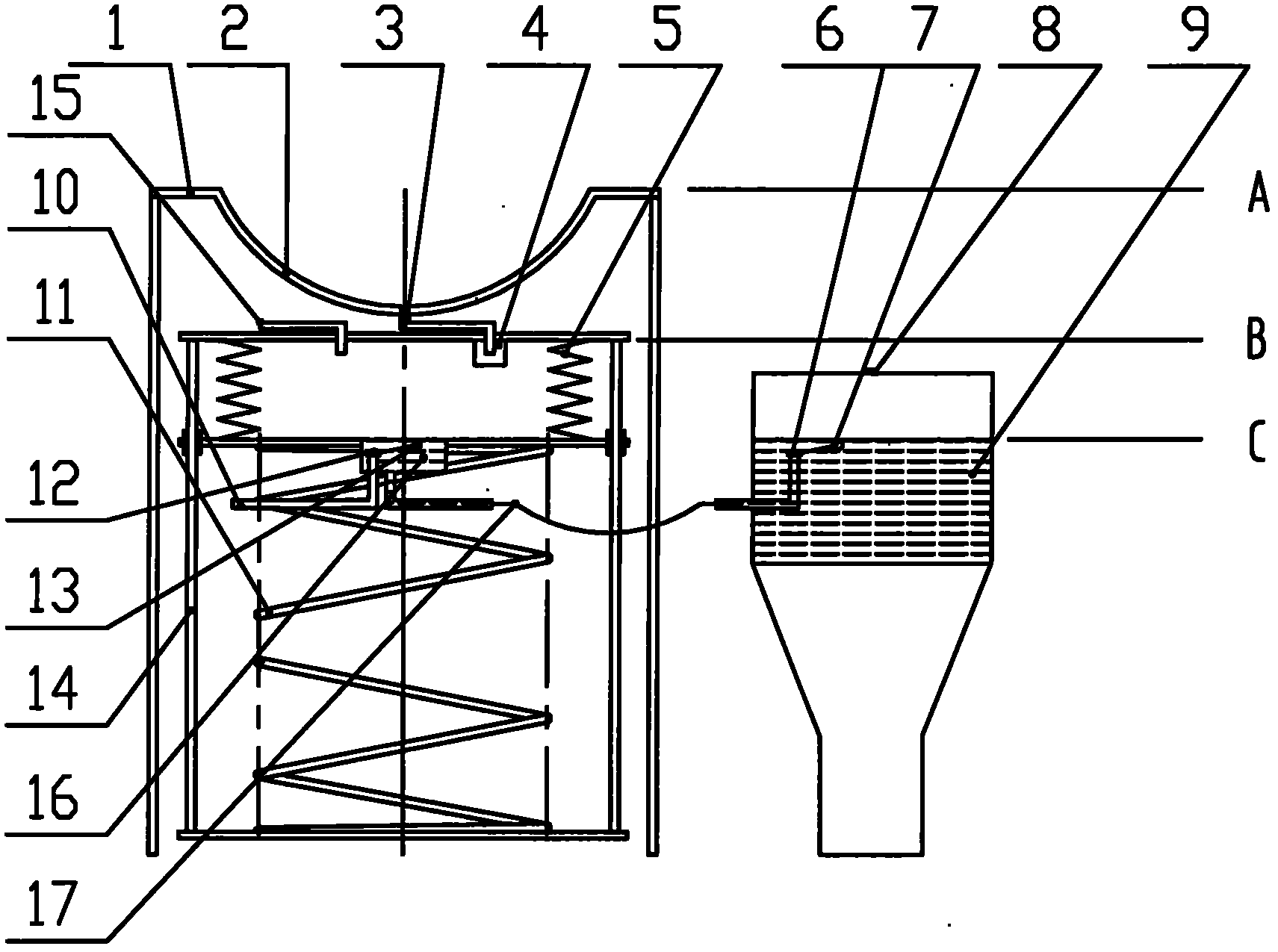

一种全自动利用废水的冲水马桶，包括洗漱台(1)、洗面盆(2)、废水管(3)、 过滤网(4)、伸缩式废水储水箱(5)、马桶浮子开关(6)、马桶浮子(7)、马桶冲水开 关(8)、马桶水箱(9)、自来水进水管(10)、弹性元件(11)、废水箱浮子(12)、废 水箱浮子开关(13)、平衡区(16)、马桶进水管(17)，伸缩式废水储水箱(5)位于洗 面盆(2)下方，洗漱后的废水通过废水管(3)、过滤网(4)进入伸缩式废水储水箱(5)， 储水箱下部设有一装废水箱浮子(12)和废水箱浮子开关(13)的平衡区(16)，平衡 区的大小以能装下废水箱浮子(12)和废水箱浮子开关(13)为宜，平衡区下方有自来 水进水管(10)和马桶进水管(17)，废水箱浮子(12)上浮后的标高应等于或略高于 马桶浮子(7)浮起来的标高;
所述的全自动利用废水的冲水马桶，还包括导向杆(14)和溢流管(15);导向杆 (14)由两个以上杆状或管状金属物件组成，伸缩式废水储水箱(5)沿着导向杆(14) 自由伸缩;伸缩式废水储水箱(5)上方设有溢流管(15)，随废水量的增加，伸缩式废 水储水箱(5)压缩弹性元件(11)向下运动，增加废水储量，当伸缩式废水储水箱(5) 运动到最下方时，更多的废水通过设于伸缩式废水储水箱(5)上方的溢流管(15)溢 流到下水口。
所述的全自动利用废水的冲水马桶，其特征在于，所述的伸缩式废水储水箱(5) 由可折叠状的橡胶材料制成，其截面形状可为圆筒状、矩形状。
所述的全自动利用废水的冲水马桶，所述的弹性元件(11)，可以是压缩弹簧、拉 伸弹簧、蝶形弹簧、以及其他能够储存弹性能的元件，所述的弹性元件(11)可以用一 个或多个。只要保证其总的弹簧刚度和高度变化成正比关系，且其弹簧刚度的大小与伸 缩式废水储水箱(5)的横截面的面积相对应。
本发明一种全自动利用废水的冲水马桶的有益效果是，通过伸缩式废水储水箱和 弹性元件实现废水的自动大量存储，通过二套浮子开关(马桶浮子开关、废水箱浮子开 关)，自动实现废水与自来水的自动转换，结构简单，可方便地置于洗漱台下方，不影 响卫生间的整体使用效果和视觉效果。
