申请日2011.12.08
公开(公告)日2012.08.08
IPC分类号B01D29/58; B01D35/027
摘要
废水过滤桶，其特征是：内桶桶口和外桶桶口相连接，在内桶内由上到下依次设置有粗砂网、细砂网、过滤布、陶瓷过滤器，在内桶底部设有出水口，在内桶的桶口处设置有与支撑杆连接的活塞，拉力线一端固定于一侧桶口上，支撑于支撑杆上穿过另一侧桶口后缠于外桶一侧面的绞盘上，外桶底部与支腿连接，在外桶靠近底部位置设有水龙头。其有益效果是：使用时，打开活塞，将废水倒入内桶中，废水便会依次通过粗砂网、细砂网、过滤布、陶瓷过滤器的过滤，如有大量废水时，便可转动侧面的绞盘，绞盘上的拉力线便会促使支撑杆连同活塞加快废水的过滤速度，过滤后的水便通过出水口到外桶中，打开水龙头便可将净化后的水放出来，这样有利于水资源的利用，非常的实用。
权利要求书
1.废水过滤桶，其特征是：内桶桶口和外桶桶口相连接，在内桶内由上到下依次设置有 粗砂网、细砂网、过滤布、陶瓷过滤器，在内桶底部设有出水口，在内桶的桶口处设置有与 支撑杆连接的活塞，拉力线一端固定于一侧桶口上，支撑于支撑杆上穿过另一侧桶口后缠于 外桶一侧面的绞盘上，外桶底部与支腿连接，在外桶靠近底部位置设有水龙头。
说明书
废水过滤桶
技术领域
本实用新型涉及一种桶，特别是一种废水过滤桶。
背景技术
在很多非洲国家，那里的人民所引用的水是多么的污浊，在很多干旱的地方，水是多么 的珍贵，甚至污水都是很珍贵的，但是污浊的水对人的危害很大，人们应该有效的去净化污 水。
发明内容
本实用新型的目的就是要解决上述背景技术中提到的问题，提供一种可以净化污水的废 水过滤桶。

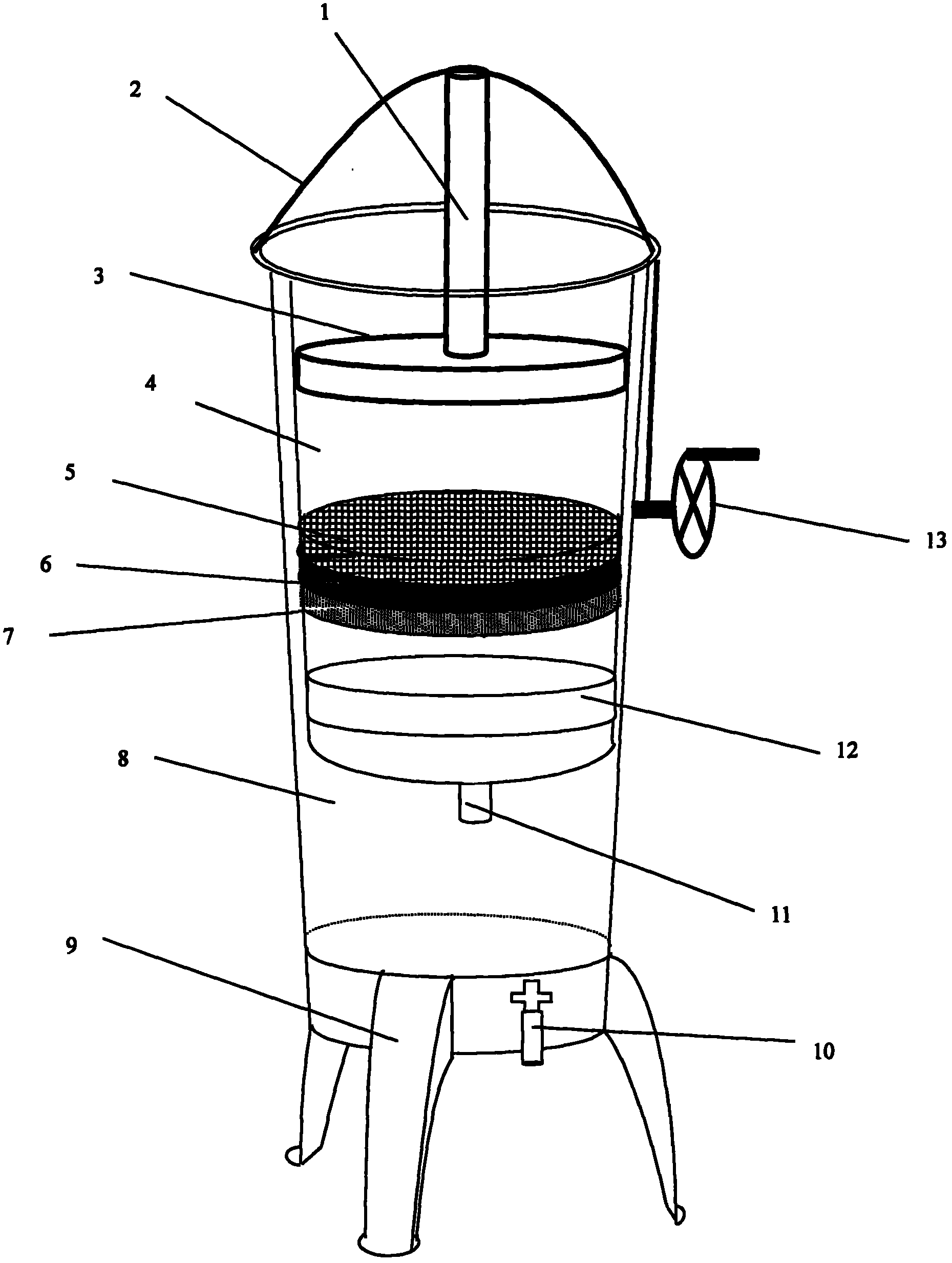

本实用新型采用的技术方案是：废水过滤桶，其特征是：内桶桶口和外桶桶口相连接， 在内桶内由上到下依次设置有粗砂网、细砂网、过滤布、陶瓷过滤器，在内桶底部设有出水 口，在内桶的桶口处设置有与支撑杆连接的活塞，拉力线一端固定于一侧桶口上，支撑于支 撑杆上穿过另一侧桶口后缠于外桶一侧面的绞盘上，外桶底部与支腿连接，在外桶靠近底部 位置设有水龙头。
本实用新型的有益效果是：使用时，打开活塞，将废水倒入内桶中，废水便会依次通过 粗砂网、细砂网、过滤布、陶瓷过滤器的过滤，如有大量废水时，便可转动侧面的绞盘，绞 盘上的拉力线便会促使支撑杆连同活塞加快废水的过滤速度，过滤后的水便通过出水口到外 桶中，打开水龙头便可将净化后的水放出来，这样有利于水资源的利用，非常的实用。
