申请日2011.12.08
公开(公告)日2012.07.11
IPC分类号E03D1/00; E03C1/12
摘要
本实用新型是一种家庭废水收集冲厕装置，包括：冲厕水箱、回用水箱、吸水滤头、补水三通阀、自来水补水管，冲厕水箱内安装有回用进水阀，回用进水阀与三通阀相连，回用水箱分为左右两室，左室安装有低液位开关、高液位开关，右室安装有控制器、自吸泵，吸水滤头通过回用进水管与自吸泵进水口相连，自吸泵出水口通过软管与回用水箱左室相通，补水三通阀有三个连接端，一端与回用进水阀连接，另一端与自来水补水管相连，第三端通过回用出水管与回用水箱相连，用于收集、贮存家庭废水包括洗衣水、洗浴水、洗涤水。收集的废水作为家庭用水量较大的冲厕水使用。本装置自动化程度高、操作维护方便、不占用室内有效面积，适用于大部分已建或未建的卫生间，安装方便快捷。
权利要求书
1.一种家庭废水收集冲厕装置，包括：冲厕水箱(1)、回用水箱(4)、吸水滤头(10)、 补水三通阀(11)、自来水补水管(12)，其特征在于：冲厕水箱(1)内安装有回用进水阀(2)， 回用进水阀(2)与三通阀(11)相连，回用水箱(4)分为左右两室，左室安装有低液位开 关(5)、高液位开关(6)，右室安装有控制器(7)、自吸泵(8)，吸水滤头(10)通过回用 进水管(9)与自吸泵(8)进水口相连，自吸泵(8)出水口通过软管与回用水箱(4)左室 相通，补水三通阀(11)有三个连接端，一端与回用进水阀(2)连接，另一端与自来水补水管 (12)相连，第三端通过回用出水管(3)与回用水箱(4)相连。
2.根据权利要求1所述的一种家庭废水收集冲厕装置，其特征还在于所述的回用水箱(4) 中的控制器(7)能够控制低液位开关(5)、高液位开关(6)、自吸泵(8)、补水三通阀(11) 协同工作，实现四种工作状态自动控制：
(a)吸水滤头(10)吸水使回用水箱(4)达到高液位时，自吸泵(8)自动停止;
(b)自吸泵(8)工作达到设定时间时自动停止;
(c)当回用水箱(4)的水位达到低液位时，补水三通阀(11)切换到与自来水补水管 (12)相通，向冲厕水箱(1)自动补充自来水;
(d)当回用水箱(4)的水位处于低液位以上时，补水三通阀(11)切换到与回用出水 管(3)相通，向冲厕水箱(1)自动补充回用水。
说明书
一种家庭废水收集冲厕装置
技术领域
本实用新型涉及一种家庭废水收集冲厕装置，用于收集、贮存家庭废水包括洗衣水、洗 浴水、洗涤水，自动供水冲厕。属于水处理技术领域。
背景技术
由于地面水资源严重匮乏，废水回用成为扩大可利用水资源总量的重要来源。在国外， 厕所冲洗、道路保洁、洗车、城市喷泉等都大量使用生活废水。我国冲厕用水普遍采用洁净 的自来水。大量宝贵的水资源仅发挥了最低的功用就被浪费了。居民家庭生活中大量洗衣水、 洗浴水、洗涤水都是可以回收利用的水资源。
在现有家庭废水回用装置中，有些装置需要安装低位储水槽，不能适用于大多数已装修 好的家庭;有些装置需要配套专用马桶，已装座便器的家庭如果使用将造成资源的浪费;有 些装置的废水收集还需人工完成，致使许多装置安装后不久便处于闲置状态，造成废水再利 用难以实现;有些装置只能一部分收集家庭废水，且对于洗衣水、洗浴水、洗涤水的收集不 能全部适用。
本实用新型的目的是研究开发一种适用于家庭使用的废水收集回用装置，具有占地面积 小、自动化程度高、操作维护方便、能耗低的优点。适合当前大部分家庭使用。主要用途是 回收水量较大的洗衣水、洗浴水、洗涤水，作为家庭用水量较大的冲洗马桶水使用。对于节 约水资源具有重要意义。
实用新型内容
本实用新型的目的在于提供一种不占用家庭房间有效面积、自动化程度高、操作维护方 便、能耗低、适合当前大部分家庭使用的废水收集回用装置。
本实用新型通过以下技术方案实现上述的功能。

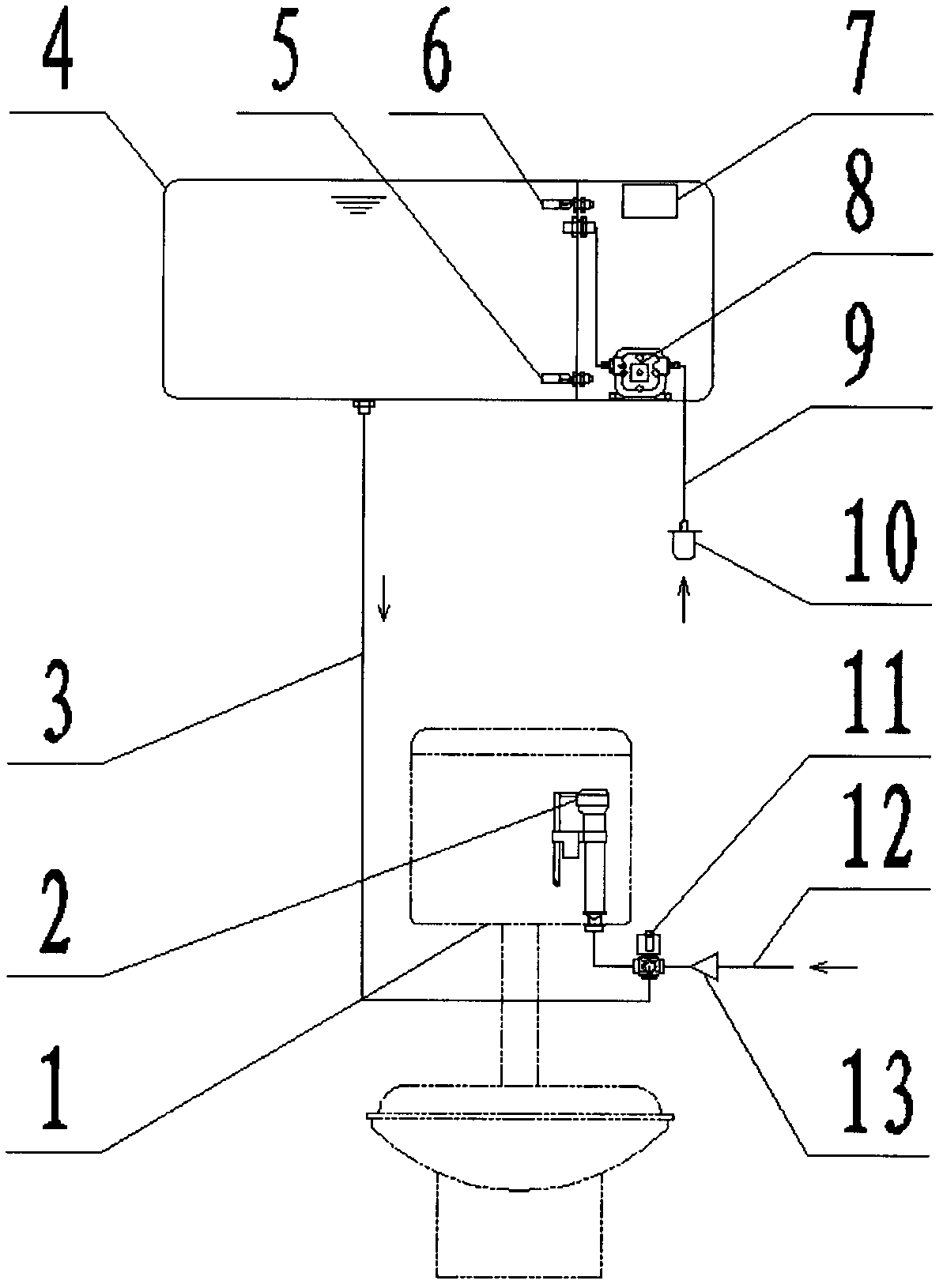

本实用新型一种家庭废水收集冲厕装置，由冲厕水箱1、回用水箱4、吸水滤头10、补 水三通阀11、自来水补水管12等几部分组成。冲厕水箱1内安装有回用进水阀2，回用进水 阀2与三通阀11相连，回用水箱4分为左右两室，左室安装有低液位开关5、高液位开关6， 右室安装有控制器7、自吸泵8，吸水滤头10通过回用进水管9与自吸泵8进水口相连，自 吸泵8出水口通过软管与回用水箱4左室相通，补水三通阀11有三个连接端，一端与回用进 水阀2连接，另一端与自来水补水管12相连，第三端通过回用出水管3与回用水箱4相连。
回用水箱4中的控制器7能够控制低液位开关5、高液位开关6、自吸泵8、补水三通阀 11协同工作，实现四种工作状态自动控制：
(a)吸水滤头10吸水使回用水箱4达到高液位时，自吸泵8自动停止;
(b)自吸泵8工作达到设定时间时自动停止;
(c)当回用水箱4的水位达到低液位时，补水三通阀11切换到与自来水补水管12相通， 向冲厕水箱1自动补充自来水。
(d)当回用水箱4的水位处于低液位以上时，补水三通阀11切换到与回用出水管3相 通，向冲厕水箱1自动补充回用水。
本实用新型，在自来水管12与补水三通阀11之间设置单向阀13，防止污水进入自来水 管。
以下结合附图对本实用新型的实施方法作进一步说明。
