申请日2011.12.09
公开(公告)日2012.09.26
IPC分类号C02F1/44; C02F9/02
摘要
本实用新型涉及水处理装置，公开了一种煤化工废水处理系统，包括依次连接的一煤化工废水收集及泥渣压滤单元、一过滤分离单元和一再生水收集及反冲洗单元。本实用新型具有能有效处理煤化工废水，处理后出水水质的浊度在5NTU以下的优点。
权利要求书
1.一种煤化工废水处理系统，其特征在于：包括一煤化工废水收集及 泥渣压滤单元、一过滤分离单元和一再生水收集及反冲洗单元;其中
所述煤化工废水收集及泥渣压滤单元，包括煤化工废水池、废水收集 沉淀池和压滤机，所述煤化工废水池中部设置有一废水排出管，所述废水 排出管通过一废水泵连接过滤分离单元的污水吸入管，所述废水收集沉淀 池的入口管接过滤分离单元的排污管，同时所述废水收集沉淀池的入口管 接压滤机的排液管，所述废水收集沉淀池的上部上清液处接通煤化工废水 池，所述煤化工废水池和废水收集沉淀池的底部通过一污泥泵管接压滤机 的入口;
所述过滤分离单元包括管式膜水处理机组，该管式膜水处理机组的污 水吸入管管接煤化工废水池，该管式膜水处理机组的排污管管接废水收集 沉淀池的入口，该管式膜水处理机组的排水管管接清水池;
所述再生水收集及反冲洗单元包括清水池和药水池，所述清水池的入 口通过阀管接管式膜水处理机组的排水管，所述清水池的出口连接有一回 收管，所述清水池的出口还通过反冲洗管连接管式膜水处理机组的排水管， 所述反冲洗管上连接有一反冲泵和一反冲阀，所述反冲洗管上还通过一药 水管连接药水池。
2.根据权利要求1所述的煤化工废水处理系统，其特征在于：所述管 式膜水处理机组包括多个并联或串联的管式膜。
3.根据权利要求1所述的煤化工废水处理系统，其特征在于：所述回 收管上连接有一水泵。
4.根据权利要求1所述的煤化工废水处理系统，其特征在于：所述药 水管通过一药水泵连接药水池。
说明书
煤化工废水处理系统
技术领域
本实用新型涉及水处理装置，尤其涉及一种煤化工废水处理系统。
背景技术
中国是个煤炭大国，很多化工原料也取自煤炭。煤化工是煤炭深加工 的一个重要环节，但是煤化工往往产生大量的煤化工废水，这种废水中含 有大量的酚类、烷烃类、芳香烃类、杂环类、氨氮和氰等有毒有害物质。 煤化工废水的处理不仅是制约我国煤化工产业发展的瓶颈，也是国内外煤 化工产业共同面临的一大难题。
发明内容
为克服煤化工废水的处理难的缺陷，本实用新型的目的在于提供一种 能有效处理煤化工废水的煤化工废水处理系统。
本实用新型的目的是通过以下技术措施实现的，一种煤化工废水处理 系统，包括一煤化工废水收集及泥渣压滤单元、一过滤分离单元和一再生 水收集及反冲洗单元;其中
所述煤化工废水收集及泥渣压滤单元，包括煤化工废水池、废水收集 沉淀池和压滤机，所述煤化工废水池中部设置有一废水排出管，所述废水 排出管通过一废水泵连接过滤分离单元的污水吸入管，所述废水收集沉淀 池的入口管接过滤分离单元的排污管，同时所述废水收集沉淀池的入口管 接压滤机的排液管，所述废水收集沉淀池的上部上清液处接通煤化工废水 池，所述煤化工废水池和废水收集沉淀池的底部通过一污泥泵管接压滤机 的入口;
所述过滤分离单元包括管式膜水处理机组，该管式膜水处理机组的污 水吸入管管接煤化工废水池，该管式膜水处理机组的排污管管接废水收集 沉淀池的入口，该管式膜水处理机组的排水管管接清水池;
所述再生水收集及反冲洗单元包括清水池和药水池，所述清水池的入 口通过阀管接管式膜水处理机组的排水管，所述清水池的出口连接有一回 收管，所述清水池的出口还通过反冲洗管连接管式膜水处理机组的排水管， 所述反冲洗管上连接有一反冲泵和一反冲阀，所述反冲洗管上还通过一药 水管连接药水池。
作为一种优选方式，所述管式膜水处理机组包括多个并联或串联的管 式膜。
作为一种优选方式，所述回收管上连接有一水泵。
作为一种优选方式，所述药水管通过一药水泵连接药水池。

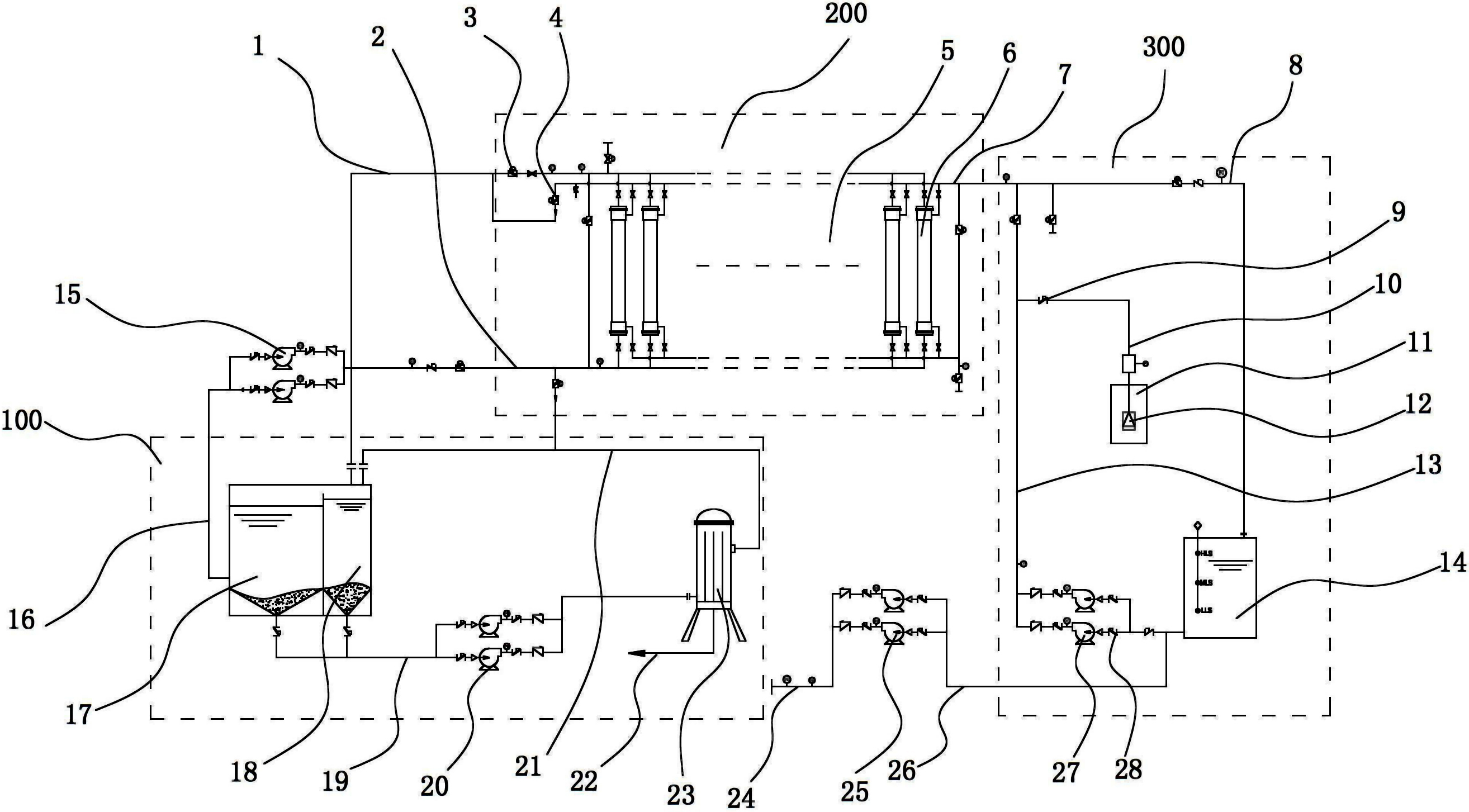

处理时，先将煤化工废水吸入煤化工废水池，在煤化工废水池中进行 沉淀，上中部的液体通过废水泵由煤化工废水池中部的废水排出管泵出， 泵向管式膜水处理机组的污水吸入管，在加压的情况下，煤化工废水流经 管式膜水处理机组中并联或串联的管式膜内腔，在管式膜中流过时，水和 小分子物质从管式膜的膜壁渗出并由排水管收集排入清水池，从管式膜腔 流出的污水由排污管导入废水收集沉淀池进行沉淀，当废水收集沉淀池内 的液体超过与煤化工废水池的分隔壁时，液体流入煤化工废水池进行再次 处理;煤化工废水池和废水收集沉淀池的固体通过它们底部开口通过一污 泥泵泵入压滤机内，进行压滤，其中排出的固体废料填埋处理，液体排出 至废水收集沉淀池内;清水池的清水可以通过回收管泵至车间回收再利用; 当管式膜水处理机组工作一定时间后，再生水收集及反冲洗单元对管式膜 水处理机组进行清洗，清水由反冲泵泵入排水管，清水在反冲泵加压下从 排水管回流入管式膜水处理机组，并从管式膜的管壁渗入，从管式膜水处 理机组的污水吸入管和排污管排出，在流过管式膜的管壁时反向冲洗将附 着于膜上的小颗粒带出。当需要在反冲时加入药水时，药水池中的药水泵 工作并将药水泵入药水管与清水一起对管式膜水处理机组进行清洗。
本实用新型能有效处理煤化工废水，处理后出水水质的浊度在5NTU以 下，视觉感官接近自来水的清澈度。
