申请日2011.12.09
公开(公告)日2012.07.25
IPC分类号C02F3/00
摘要

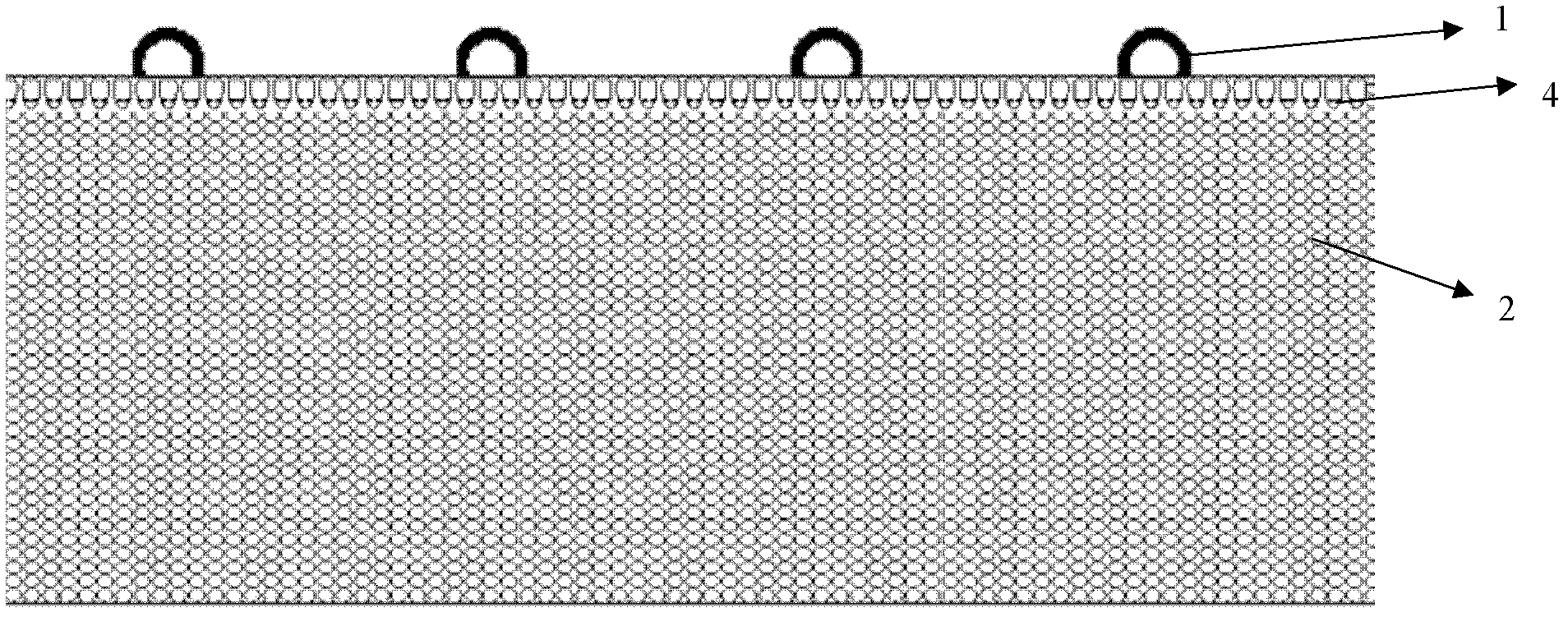

本实用新型公开了一种用于污水处理负载生物膜的金属微网，包括金属微网(2)和生物膜组件(3)，所述金属微网(2)的上边缘设有操作环(1)，所述生物膜组件(3)两端设有封头塑料件(5)，所述封头塑料件(5)上设有单元连接挂钩(4)，所述生物膜组件(3)通过单元连接挂钩(4)固定于所述金属微网(2)的网面上。本实用新型充分利用生物膜组件高效处理污水，并以金属微网为支撑载体控制工作区域范围。金属微网结构形状灵活易变，且具有滤网不易堵塞，运行费用低，使用寿命长，维护管理费用少等优点。
权利要求书
1.一种用于污水处理负载生物膜的金属微网，其特征在于：包括金属微网 (2)和生物膜组件(3)，所述金属微网(2)的上边缘设有操作环(1)，所述 生物膜组件(3)两端设有封头塑料件(5)，所述封头塑料件(5)上设有单元 连接挂钩(4)，所述生物膜组件(3)通过单元连接挂钩(4)固定于所述金属 微网(2)的网面上。
2.根据权利要求1所述的一种用于污水处理负载生物膜的金属微网，其特 征在于：所述的金属微网(2)由不锈钢材料制成，具有微圆过滤孔的网状结构， 过滤孔孔径为1-10μm。
3.根据权利要求1所述的一种用于污水处理负载生物膜的金属微网，其特 征在于：所述的生物膜组件(3)由中空纤维膜(6)组成，其材质为高分子聚 丙烯材料。
说明书
一种用于污水处理负载生物膜的金属微网
技术领域
本实用新型涉及一种用于污水处理的金属微网，具体地说是一种用于污水 处理负载生物膜的金属微网。
背景技术
目前，生物膜法污水处理已被广泛应用，它主要是利用附着在载体上的生 物膜吸附降解污水中的有机物，从而净化水体的技术。载体的选择对生物膜的 形成及废水的处理效果非常重要。目前常用的载体为无纺布，聚乙烯塑料等， 但大都容易堵塞滤孔，结构形状不易改变，且需定期冲洗，管理操作不便。
发明内容
根据上述提出的技术问题，而提供一种滤孔不易堵塞、结构形状灵活易变 的用于污水处理负载生物膜的金属微网。本实用新型采用的技术手段如下：
一种用于污水处理负载生物膜的金属微网，包括金属微网和生物膜组件， 所述金属微网的上边缘设有操作环，所述生物膜组件两端设有封头塑料件，所 述封头塑料件上设有单元连接挂钩，所述生物膜组件通过单元连接挂钩固定于 所述金属微网的网面上。
所述的金属微网由不锈钢材料制成，具有微圆过滤孔的网状结构，过滤孔 孔径为1-10μm。
所述的生物膜组件由中空纤维膜组成，其材质为高分子聚丙烯材料。
相较现有技术，本实用新型提供的用于污水处理负载生物膜的金属微网充 分利用生物膜组件高效处理污水，并以金属微网为支撑载体控制工作区域范围。 在进行固液分离时，有效的达到泥水分离的目的。其高效截留作用，可以有效 截留活性污泥，使其完全截留在生物反应器内，使生物反应得以顺利进行，有 效去除COD、BOD、氨氮、SS、有色物质等，避免污泥的流失，同时可以截留 一时难于降解的大分子有机物，延长其在反应器的停留时间。
本实用新型还具有以下优点：
1、金属微网结构与常用的无纺布相比，滤孔不易堵塞，膜过滤压力大幅降 低且利于截留物迅速排除，运行费用低，使用寿命长，维护管理费用少。
2、金属微网结构的灵活易变，可折叠、弯曲，针对水体的实际污染状况， 改变微网的形状，调整处理体系中生物量的大小，以达到快速、高效处理废水 的目的，尤其适用于突发水污染事件的应急处理。
3、材料普遍，生产无特殊技术要求。
基于上述理由该负载生物膜的金属微网适合在处理高浓度工业废水、市政 生活污水、洗浴中心废水、旧有污水厂改造、小型净水厂等的污水回收利用领 域广泛推广。
