申请日2011.12.09
公开(公告)日2012.08.22
IPC分类号G21F9/04; G21F9/06
摘要
本实用新型涉及一种模块式除盐水处理回收装置，包括集水模块、与之连接的过滤模块和与过滤模块连接的一体化模块组成，各模块之间通过接头阀门连接。集水模块的主体为集水箱，内部设有过滤棉布进行初步过滤;过滤模块的主体为过滤管道，其横截面设有两块精密滤布进行精密过滤，其外部设有压差计;一体化模块的主体为过滤箱，其内部设有混合树脂层和沸石层用于过滤各种盐类和放射性物质。本实用新型设计了一种全新的模块式除盐水处理回收装置，结构简单组装方便，处理效率高，处理成本低，节能环保。
权利要求书
1.一种模块式除盐水处理回收装置，其特征在于：它包括集水模 块(1)、与集水模块(1)通过接头阀门连接的过滤模块(2)，和与过 滤模块(2)通过接头阀门连接的一体化模块(3);

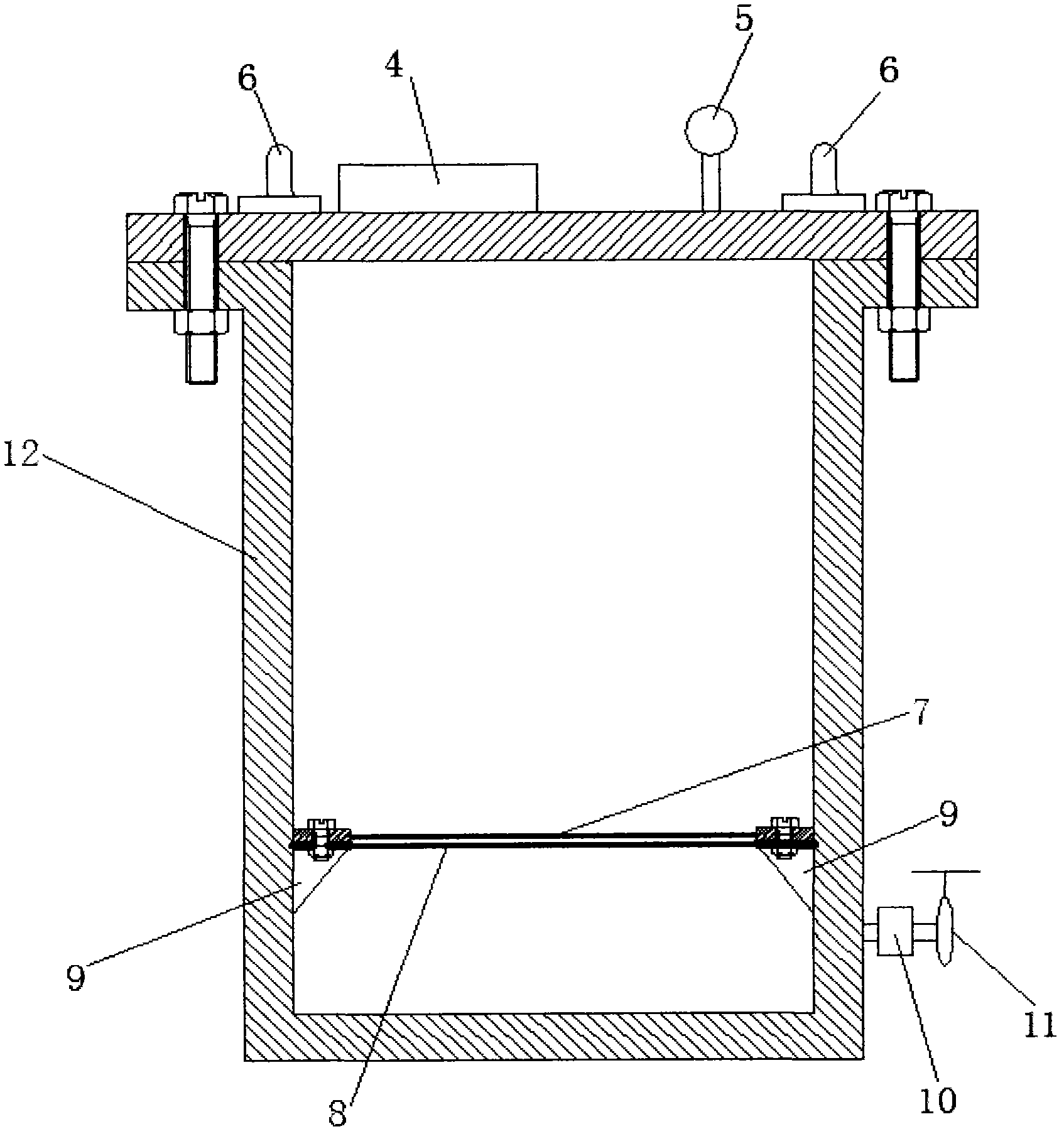

所述的集水模块(1)，是在集水箱(12)内部横截面上设有支撑 筛(8)，支撑筛(8)的上面设有过滤棉布(7)，支撑筛(8)的下表 面与集水箱(12)内壁之间设有三角支撑(9)，集水箱(12)的顶部 设有进水口(4)、压缩空气入口(5)和把手(6)，集水箱(12)的底 部设有出水口视窗(10)和与其它模块连接的接头阀门(11);
所述的过滤模块(2)，是在过滤管道(13)的外部设有进水口(14) 和接头阀门(21)，过滤管道(13)的横截面上设有通过法兰(15)、(16)、 (17)密封固定的精密滤布(18)和精密滤布(19)，其中靠近进水口 (14)的精密滤布(18)的过滤孔径要大于精密滤布(19)的过滤孔 径，过滤管道(13)的外部设有压差计(20);
所述的一体化模块(3)，是在过滤箱(22)的顶部设有进水口(23)， 底部设有接头阀门(30)，过滤箱(22)的内部设有混合树脂层(24)， 在混合树脂层(24)的底部设有混合树脂支撑筛(25)，混合树脂支撑 筛(25)的下表面与过滤箱(22)的内壁之间设有三角支撑(26)，混 合树脂支撑筛(25)的下面设有沸石层(27)，沸石层(27)的底部设 有沸石支撑筛(28)，沸石支撑筛(28)的下表面与过滤箱(22)的内 壁之间设有三角支撑(29)。
说明书
模块式除盐水处理回收装置
技术领域
本实用新型涉及核去污处理回收设备，具体涉及一种模块式除盐水处 理回收装置，属于国际专利分类G21F技术领域。
背景技术
核电站保洁工作会大量使用除盐水，每两台机组每天约消耗2000L的 清洁除盐水，这些除盐水成本高昂，传统上对使用过的除盐水往往进行统 一排放处理，这种处理方式会造成废水处理以及放射性废物产量增加，也 会进一步增加核电站的能耗及成本。如果能够让这些废水重复利用，则可 以很大程度上降低能耗和废物处理负担。
在上述情况下，较好的解决方案是：先对除盐水进行处理回收，再进 行二次使用。在这种情况下，核电站需要一种对除盐水可以进行有效处理 的回收装置。
发明内容
本实用新型的目的在于提供一种模块式除盐水处理回收装置。
本实用新型的目的是通过以下技术方案实现的。
一种模块式除盐水处理回收装置，它包括集水模块、与集水模块通过 接头阀门连接的过滤模块、和与过滤模块通过接头阀门连接的一体化模块 等部件。
所述的集水模块，是在集水箱内部横截面上设有支撑筛，支撑筛的上 面设有过滤棉布，支撑筛的下表面与集水箱内壁之间设有三角支撑。集水 箱顶部设有进水口、压缩空气入口和把手。集水箱底部设有出水口视窗和 与其它模块连接的接头阀门。
所述的过滤模块，是在过滤管道外部向外延伸设有进水口和接头阀门。 过滤管道的横截面上设有通过三只法兰进行密封固定的两块精密滤布，其 中靠近进水口的精密滤布过滤孔径较大;另一块精密滤布过滤孔径较小。 过滤管道外部设有压差计。
所述的一体化模块，是在过滤箱的顶部设有进水口;底部设有接头阀 门。过滤箱内部设有混合树脂层，在混合树脂层的底部设有混合树脂支撑 筛，在混合树脂支撑筛的下表面与过滤箱的内壁之间设有三角支撑，混合 树脂支撑筛下面设有沸石层，在沸石层的底部设有沸石支撑筛，在沸石支 撑筛的下表面与过滤箱的内壁之间设有三角支撑。
本实用新型通过各种功能模块的组合，来适应不同除盐水的处理回收 要求。各模块结构简单，组装方便。
