热泵式洗浴废水余热回收系统

发布时间:2018-9-1 19:37:44  中国污水处理工程网

  申请日2011.12.09

  公开(公告)日2012.09.26

  IPC分类号F25B41/04; F25B30/06

  摘要

  本实用新型技术涉及一种热泵式洗浴废水余热回收系统发明与创新,属于热能利用设备的技术领域。该系统主要有:毛发过滤器、废水集水箱、回热器、循环泵、浴室热回收机组(热泵机组)、蓄热水箱、室内换热器、阀门等组成。其技术特征为:系统设置回热器并与蓄热水箱、废热集水箱相连接;废热集水箱内设置了废水循环泵、液位传感器、温度传感器、溢水挡板、废热水循环回水挡板。该系统是利用洗浴废水排出的低品位热源,首先通过回热器回收部分能量,再次通过精心设计的废热集水箱后通过热泵机组回收利用余热,并输出稳定的高品位热水。同时,在夏季时可经阀门转换通过室内换热器向室内供冷。因此该系统具有运行稳定,能源利用率高的特点。

  权利要求书

  1.热泵式洗浴废水余热回收系统其特征是:在毛发过滤器后设置回热器,回热器分别通过阀门与废热集水箱、自来水进水管、蓄热水箱补水管相连接。

  2.根据权利1所述的热泵式洗浴废水余热回收系统,其特征是:废热集水箱内设置了与浴室热回收热泵机组的蒸发器相连接的废水循环泵、液位传感器、温度传感器、溢水挡板、废热水循环回水挡板以及管道,溢水挡板与废热集水箱的底部留有3到5cm的空隙,废热水循环回水挡板设置在靠近溢水挡板的内侧且与之平行设置。

  3.根据权利1所述的热泵式洗浴废水余热回收系统,其特征是:浴室热回收热泵机组的蒸发器水冷换热侧一端通过阀门与废水循环泵相连接,一端与设置在回水挡板的回水管道相连接,并通过阀门和室内换热循环泵与室内换热器并联连接。

  4.根据权利1所述的热泵式洗浴废水余热回收系统,其特征是:浴室热回收热泵机组的冷凝器水冷换热侧通过阀门、供热循环泵、止回阀分别与蓄热箱的循环进、出管道相连接。

  说明书

  热泵式洗浴废水余热回收系统

  技术领域

  本实用新型涉及一种热泵式洗浴废水余热回收系统。属于低温热能利用技术领域。

  背景技术

  洗浴行业及集体浴室排放的大量废水中蕴含着大量的低温能源,如何利用这部分能源将会为我国的能源战略起着举足轻重的作用。尽管现有的针对浴室热回收的设计系统和装置很多,但大多都局限于采用换热器的方式直接热回收,尽管系统简洁但回收的热量品质难以保证同时运行很不稳定,利用效率较低,同时对设备地点安装条件要求苛刻。

  发明内容

  为了克服现有洗浴行业废水热回收系统装置的运行不稳定,利用效率较低,同时对设备地点安装条件要求苛刻等缺点,本实用新型技术提供了一种热泵式洗浴废水余热回收系统。

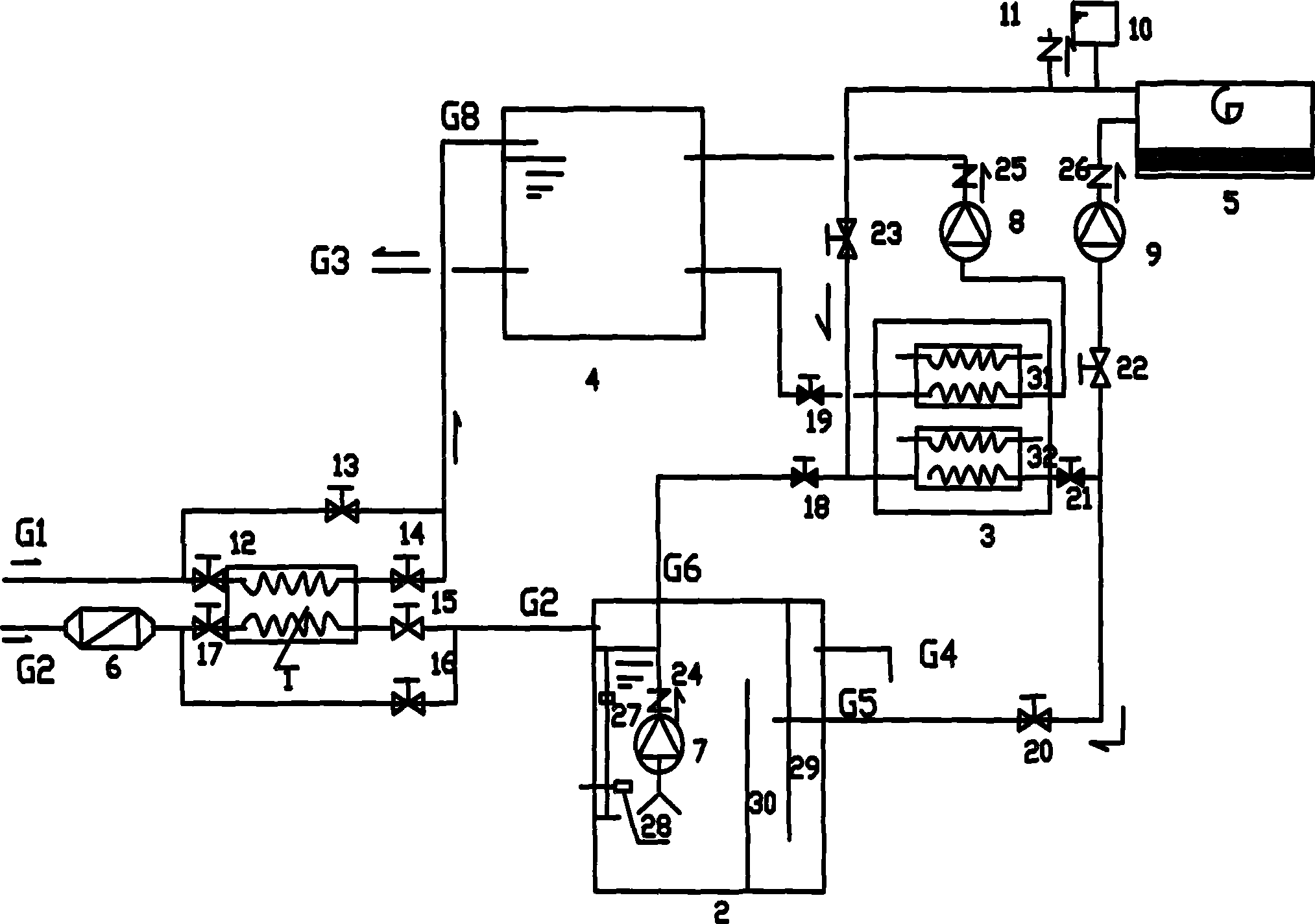

  热泵式洗浴废水余热回收系统,是由毛发过滤器、废水集水箱、回热器、循环泵、浴室热回收热泵机组、蓄热水箱、室内换热器、自动排气阀、膨胀水箱以及阀门、管道、管件组成,其特征是:在毛发过滤器后设置回热器,回热器分别通过与废热集水箱、自来水进水管、蓄热水箱补水管相连接。废热集水箱内设置了与浴室热回收热泵机组的蒸发器相连接的废水循环泵、液位传感器、温度传感器、溢水挡板、废热水循环回水挡板以及管道,溢水挡板与废热集水箱的底部留有3到5cm的空隙,废热水循环回水挡板设置在靠近溢水挡板的内侧且与之平行设置;浴室热回收热泵机组的蒸发器水冷换热侧一端通过阀门与废水循环泵相连接,一端与设置在回水挡板的回水管道相连接,并通过阀门和室内换热循环泵与室内换热器并联连接。在室内换热循环泵的回水侧同时设置了膨胀水箱和自动排气阀,浴室热回收热泵机组的冷凝器水冷换热侧通过阀门、供热循环泵、止回阀分别与蓄热箱的循环进、出管道相连接。

  本实用新型的有益结果是,系统在浴室低温热源余热回收时,余热首先通过回热器回收部分能量,再次通过精心设计的废热集水箱后通过热泵机组回收利用余热,并输出稳定的高品位热水。同时,在夏季时可经阀门转换通过室内换热器向室内供冷。因此该系统具有运行稳定,能源利用率高的特点,同时由于采用废水循环泵内置的方法对设备安装地点条件不再苛刻。
