申请日2011.12.09
公开(公告)日2012.07.25
IPC分类号C02F3/02
摘要
本实用新型涉及一种用于垃圾渗滤液处理的高效好氧生化装置，包括接有渗滤液管的生化反应容器和曝气机构，曝气机构包括鼓风机、射流曝气器、射流循环泵及测试管，射流曝气器设置在生化反应容器内的下部，射流曝气器具有吸气口、进液口和四个以上的气水混合射流管，至少一个鼓风机通过风管接射流曝气器的吸气口，一端设置在生化反应容器底部的进液管与射流循环泵连接，射流循环泵的出液口通过出液管接射流曝气器的进液口，测试管的两端分别与出液管和生化反应容器连接相通，测试管上安装有溶解氧探头、pH仪探头和排水阀。本实用新型结构合理，使污水中的可生化降解的有机污染物在生化反应容器内几乎完全降解，实现高浓度氨氮降解。
权利要求书

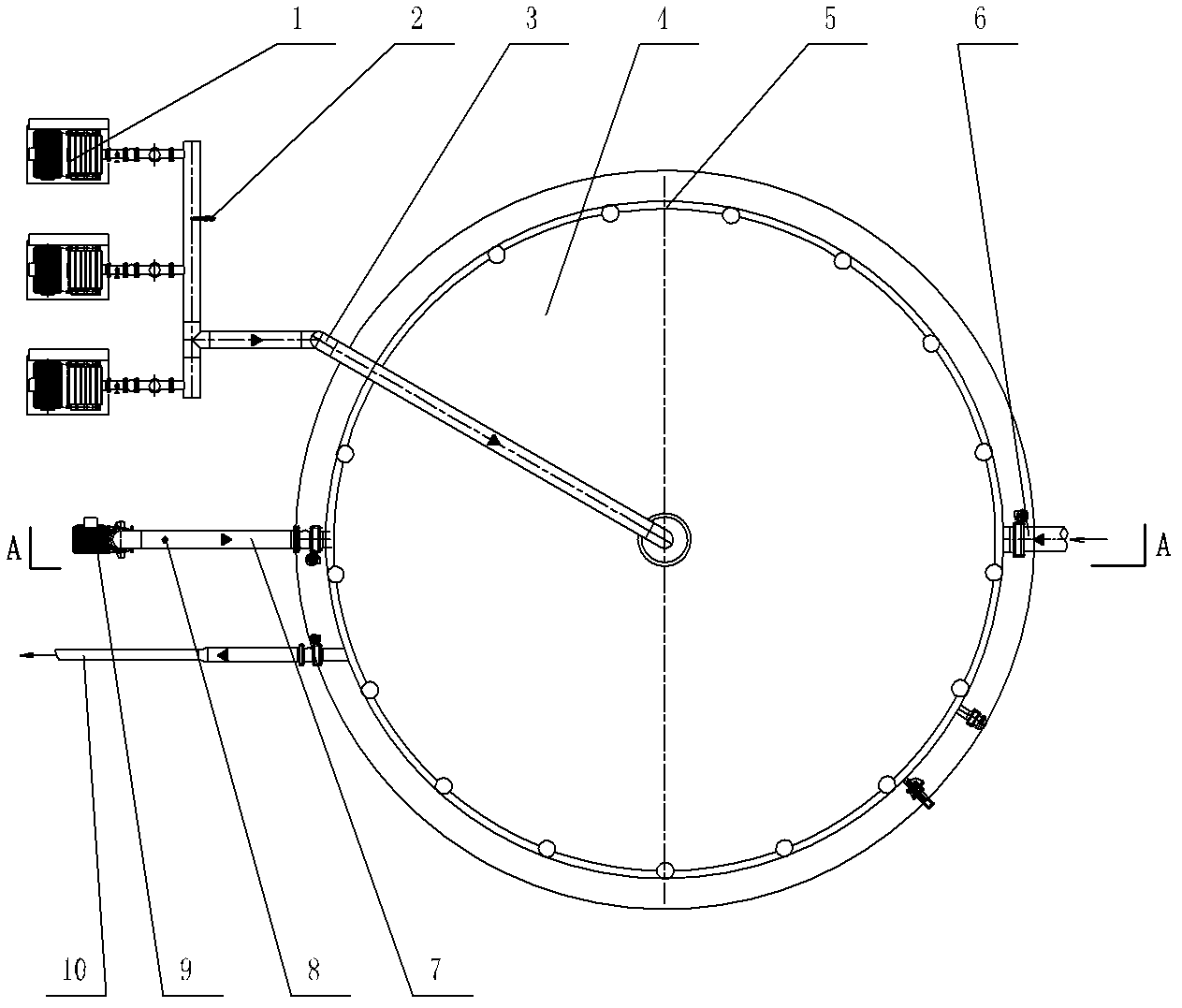

1.一种用于垃圾渗滤液处理的高效好氧生化装置，其特征在于：包括接有渗滤液管(6)的生化反应容器(4)和曝气机构，所述的曝气机构包括鼓风机(1)、射流曝气器(11)、射流循环泵(9)以及测试管(14)，所述的射流曝气器(11)设置在生化反应容器(4)内的下部，射流曝气器(11)具有吸气口(11-3)、进液口(11-1)和四个以上的气水混合射流管(11-2)，鼓风机(1)和射流循环泵(9)设置在生化反应容器(4)的外部，至少一个鼓风机(1)通过风管(3)接射流曝气器(11)的吸气口(11-3)，一端设置在生化反应容器(4)底部的进液管(12)与射流循环泵(9)连接，射流循环泵(9)的出液口通过出液管(7)接射流曝气器(11)的进液口(11-1)，测试管(14)的两端分别与出液管(7)和生化反应容器(4)连接相通，测试管(14)上分别安装有溶解氧探头(15)、pH仪探头(16)和排水阀(13)。
2.根据权利要求1所述的用于垃圾渗滤液处理的高效好氧生化装置，其特征在于：所述的出液管(7)上安装有排气阀(8)和压力表(2)，且出液管(7)、进液管(12)以及渗滤液管(6)位于生化反应容器(4)外侧安装有控制阀(17)。
3.根据权利要求1所述的用于垃圾渗滤液处理的高效好氧生化装置，其特征在于：所述生化反应容器(4)的顶部沿周边设有护栏(5)。
4.根据权利要求1所述的用于垃圾渗滤液处理的高效好氧生化装置，其特征在于：所述鼓风机(1)设有三个，且三个鼓风机(1)接在风管(3)上，风管(3)上安装有压力表(2)。
说明书
用于垃圾渗滤液处理的高效好氧生化装置
技术领域
本实用新型涉及一种用于垃圾渗滤液处理的高效好氧生化装置，属于垃圾渗滤液处理技术领域。
背景技术
随着新填埋场使用年限的增加，其渗滤液水质将呈现明显的变化，具体表现在有机污染物浓度不断降低，氨氮浓度不断升高，可生化性逐渐下降并呈碱性。目前垃圾填埋场渗滤液水质具有如下特点：(1)、污染物成份复杂、水质波动较大。由于垃圾组份复杂，故渗滤液中的污染物成份包括有机物、无机离子和营养物质，其中主要还含是氨氮和各种溶解态的阳离子、重金属、酚类、可溶性脂肪酸及其它有机污染物。(2)、有机物浓度高，即COD、BOD浓度高。垃圾渗滤液中的BOD和COD浓度最高可达几万mg/l，虽然能随填埋时间的推延而逐步降低，即使如此，仍然达到几千mg/l，相对其它废水而言仍然较高。(3)、氨氮浓度高。氨氮浓度随填埋时间的增加而相应增加，渗滤液中的氮多以氨氮形式存在，而氨氮含量高的垃圾渗滤水中的氨氮浓度会随着垃圾填埋年数的增加而增加，目前一般认为在1500-3000mg/l左右，但也可高达4000mg/l左右。(4)、重金属离子浓度和盐份含量高。生活垃圾单独填埋时，重金属含量会较低，但与工业废物或污泥混埋时，重金属含量和盐份会很高，如采用一般的生化处理方式，可能会对生化产生抑制毒害作用。
目前常见的好氧处理方法主要分活性污泥法和生物膜法两大类。活性污泥法主要是以活性污泥为主体的污水处理工艺，它以污水中含有的污染物为营养源，通过外加曝气，利用微生物的代谢作用使污染物降解，再通过的二沉池进行处理实现泥、水分离。但由于生化反应容器内污泥浓度较传统的活性污泥法高出3-6倍，并且渗滤液中盐份含量很高，如采用普通的曝气方式，氧的转移效率、空气扩散以及气液搅拌混合效果等均受到极大的限制，不能满足高污泥浓度、高污染物负荷条件下的供氧要求。而生物膜法是生物膜固定生长，或附着生长于固体填料的表面上，但生物膜法对于垃圾渗滤液这种高COD，高氨氮的废水，也不能满足需求。
发明内容
本实用新型的目的提供一种结构合理，使空气中的氧气充分溶解于污水中的用于垃圾渗滤液处理的高效好氧生化装置。
本实用新型为达到上述目的的技术方案是：一种用于垃圾渗滤液处理的高效好氧生化装置，其特征在于：包括接有渗滤液管的生化反应容器和曝气机构，所述的曝气机构包括鼓风机、射流曝气器、射流循环泵以及测试管，所述的射流曝气器设置在生化反应容器内的下部，射流曝气器具有吸气口、进液口和四个以上的气水混合射流管，鼓风机和射流循环泵设置在生化反应容器的外部，至少一个鼓风机通过风管接射流曝气器的吸气口，一端设置在生化反应容器底部的进液管与射流循环泵连接，射流循环泵的出 液口通过出液管接射流曝气器的进液口，测试管的两端分别与出液管和生化反应容器连接相通，测试管上分别安装有溶解氧探头、pH仪探头和排水阀。
本实用新型采用生化反应容器和曝气机构，垃圾渗滤液经过前道必要的预处理后进入到生化反应容器内，而安装在生化反应容器下部的射流曝气器其进液口与射流循环泵连接，射流循环泵将生化反应容器内的污水抽出再通过进液管打入射流曝气器中，使生化反应容器内的污水一直处于循环状态，同时鼓风机将空气送到射流曝气器的吸气口处，将污水和空气在射流曝气器内强制混合，再通过射流曝气器上的气水混合射流管在生化反应容器内喷出，故而能把空气中的氧气充分溶解于污水中，使污水中的可生化降解的有机污染物在生化反应容器内几乎完全降解，同时把氨氮和有机氮氧化为硝酸盐，实现高浓度氨氮降解。本实用新型通过对曝气机构进行改进，结构合理、简洁，能满足高污泥浓度、高污染物负荷条件下的供氧要求，提高垃圾渗滤液生化处理效率。
