分体式地埋生活污水处理技术

发布时间:2018-9-1 19:46:47  中国污水处理工程网

  申请日2011.12.09

  公开(公告)日2012.08.08

  IPC分类号C02F9/14; C02F1/52; C02F3/30

  摘要

  本实用新型公开了一种分体式地埋生活污水处理装置,包括依次级联的厌氧反应器、缺氧反应器、一级接触氧化器、二级接触氧化器和沉淀分离器,所述厌氧反应器的中间采用隔板隔出一个进水混合器,混合液从进水混合器的进水口进入,从底部流出;所述缺氧反应器、一级接触氧化器、二级接触氧化器的一侧均设有出水口,一级接触氧化器的底部设置有曝气系统,在一级接触氧化器的另一侧上部设置三角出水堰收集出水进入二级接触氧化器;二级接触氧化区的底部设置有曝气系统;在二级接触氧化器的另一侧上部设置三角出水堰收集出水进入沉淀分离器;所述沉淀分离器的进水端为混凝反应器,混凝反应器的上部设置有混凝剂及氧化剂的加药管。本装置具有结构紧凑、性能稳定、处理水量大、产泥量少等的特点。

  权利要求书

  1.一种分体式地埋生活污水处理装置,其特征在于,包括依次级联的厌氧反应器、缺氧反应器、一级接触氧化器、二级接触氧化器和沉淀分离器,所述厌氧反应器的中间采用隔板隔出一个进水混合器,混合液从进水混合器的进水口进入,从底部流出;所述缺氧反应器在其一侧采用过水管承接厌氧反应器的出水口,在缺氧反应器内设置软性填料;在一级接触氧化器的一侧采用过水管承接缺氧反应器的出水口,一级接触氧化器的底部设置有曝气系统,一级接触氧化器内设置软性填料,在一级接触氧化器的另一侧上部设置三角出水堰收集出水进入二级接触氧化器;所述二级接触氧化器的一侧采用过水管承接一级接触氧化器的出水口,二级接触氧化区的底部设置有曝气系统,二级接触氧化器内设置软性填料;在二级接触氧化器的另一侧上部设置三角出水堰收集出水进入沉淀分离器;所述沉淀分离器的进水端为混凝反应器,混凝反应器的上部设置有混凝剂及氧化剂的加药管;沉淀分离器的下部为做成45°的浓缩泥斗,在泥斗的斜面上设有过水布水孔,混凝反应器中的水从所述过水布水孔流入浓缩泥斗;泥斗斜面的上方为斜管填料,泥斗的底部设置有排泥口,排水口设置在沉淀分离器的上部。

  2.根据权利要求1所述的分体式地埋生活污水处理装置,其特征在于,所述在厌氧反应器中间有支撑加强管。

  3.根据权利要求1所述的分体式地埋生活污水处理装置,其特征在于,厌氧反应器顶部的检查人孔的盖板上设置锁扣装置。

  4.根据权利要求1所述的分体式地埋生活污水处理装置,其特征在于,装置中的所有过水管均直通入各个容器的底部,出水口距底部的底板300mm。

  5.根据权利要求1所述的分体式地埋生活污水处理装置,其特征在于,在二级接触氧化器的下部设置水泵把部分污水回流至进水混合器。

  6.根据权利要求5所述的分体式地埋生活污水处理装置,其特征在于,所述进水混合器上设置有进水管、接触氧化出水回流管和污泥回流管,进水管连接污水;接触氧化出水回流管连接二级接触氧化器的水泵;污泥回流管连接泥斗的底部设置有排泥口。

  7.根据权利要求1所述的分体式地埋生活污水处理装置,其特征在于,所述曝气系统包括直径215mm的微孔曝气器和曝气管。

  8.根据权利要求4所述的分体式地埋生活污水处理装置,其特征在于,所述软性填料设置在距离反应容器底板500mm以上,所述软性填料的厚度为2000mm,且软性填料的上下端采用槽钢与螺纹钢组成的支架固定。

  9.根据权利要求1所述的分体式地埋生活污水处理装置,其特征在于,所述过水布水孔设置在距离池底700mm处,直径大小为60mm。

  10.根据权利要求7所述的分体式地埋生活污水处理装置,其特征在于,所述微孔曝气器为膜片式微孔曝气器。

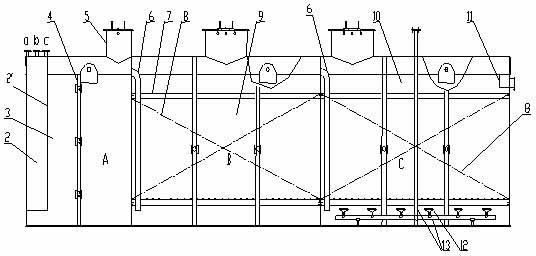

  说明书

  一种分体式地埋生活污水处理装置

  技术领域

  本实用新型涉及一种污水处理装置,尤其涉及的是一种分体式地埋生活污水处理装置。

  背景技术

  我国水资源的开发、利用与环境保护越来越受到人们的重视。目前,无论是城市、郊区还是农村,生活污水对环境的影响都很大,各种各样的污水处理正在发挥重要的作用,但是普遍存在进水有机物浓度不高,占地面积较大,施工工期长,净化效率低,运行不稳定等特点。

  因此,现有技术还有待于改进和发展。

  实用新型内容

  本实用新型的目的在于提供一种分体式地埋生活污水处理装置,旨在解决现有的污水处理系统净化效率低,运行不稳定的问题。

  本实用新型的技术方案如下:

  一种分体式地埋生活污水处理装置,其特征在于,包括依次级联的厌氧反应器、缺氧反应器、一级接触氧化器、二级接触氧化器和沉淀分离器,所述厌氧反应器的中间采用隔板隔出一个进水混合器,混合液从进水混合器的进水口进入,从底部流出;所述缺氧反应器在其一侧采用过水管承接厌氧反应器的出水口,在缺氧反应器内设置软性填料;在一级接触氧化器的一侧采用过水管承接缺氧反应器的出水口,一级接触氧化器的底部设置有曝气系统,一级接触氧化器内设置软性填料,在一级接触氧化器的另一侧上部设置三角出水堰收集出水进入二级接触氧化器;所述二级接触氧化器的一侧采用过水管承接一级接触氧化器的出水口,二级接触氧化区的底部设置有曝气系统,二级接触氧化器内设置软性填料;在二级接触氧化器的另一侧上部设置三角出水堰收集出水进入沉淀分离器;所述沉淀分离器的进水端为混凝反应器,混凝反应器的上部设置有混凝剂及氧化剂的加药管;沉淀分离器的下部为做成45°的浓缩泥斗,在泥斗的斜面上设有过水布水孔,混凝反应器中的水从所述过水布水孔流入浓缩泥斗;泥斗斜面的上方为斜管填料,泥斗的底部设置有排泥口,排水口设置在沉淀分离器的上部。

  所述的分体式地埋生活污水处理装置,其中,所述在厌氧反应器中间有支撑加强管。

  所述的分体式地埋生活污水处理装置,其中,厌氧反应器顶部的检查人孔的盖板上设置锁扣装置。

  所述的分体式地埋生活污水处理装置,其中,装置中的所有过水管均直通入各个容器的底部,出水口距底部的底板300mm。

  所述的分体式地埋生活污水处理装置,其中,在二级接触氧化器的下部设置水泵把部分污水回流至进水混合器。

  所述的分体式地埋生活污水处理装置,其中,所述进水混合器上设置有进水管、接触氧化出水回流管和污泥回流管,进水管连接污水;接触氧化出水回流管连接二级接触氧化器的水泵;污泥回流管连接泥斗的底部设置有排泥口。

  所述的分体式地埋生活污水处理装置,其中,所述曝气系统包括直径215mm的微孔曝气器和曝气管。

  所述的分体式地埋生活污水处理装置,其中,所述软性填料设置在距离反应容器底板500mm以上,所述软性填料的厚度为2000mm,且软性填料的上下端采用槽钢与螺纹钢组成的支架固定。

  所述的分体式地埋生活污水处理装置,其中,所述过水布水孔设置在距离池底700mm处,直径大小为60mm。

  所述的分体式地埋生活污水处理装置,其中,所述微孔曝气器为膜片式微孔曝气器。

  本实用新型的有益效果:本实用新型通过采用串联连接的方式代替传统的并联方式,集厌氧反应、缺氧反应、好氧反应、混凝反应、斜管沉淀,混合液回流和污泥回流于一体的水处理设备,比普通的生活污水处理装置增加厌氧反应器及混合液回流。具有结构紧凑、性能稳定、处理水量大、产泥量少等的特点。广泛应用于农村生活污水处理,城市的酒店宾馆等、郊区的高速公路服务站等,以及类似于生活污水的工业废水。
