种用生活废水和自来水抽水马桶

发布时间:2018-9-2 8:32:20  中国污水处理工程网

  申请日2012.02.06

  公开(公告)日2013.01.30

  IPC分类号E03D1/00; E03D1/30; E03D5/10; E03D5/04; E03D1/32

  摘要

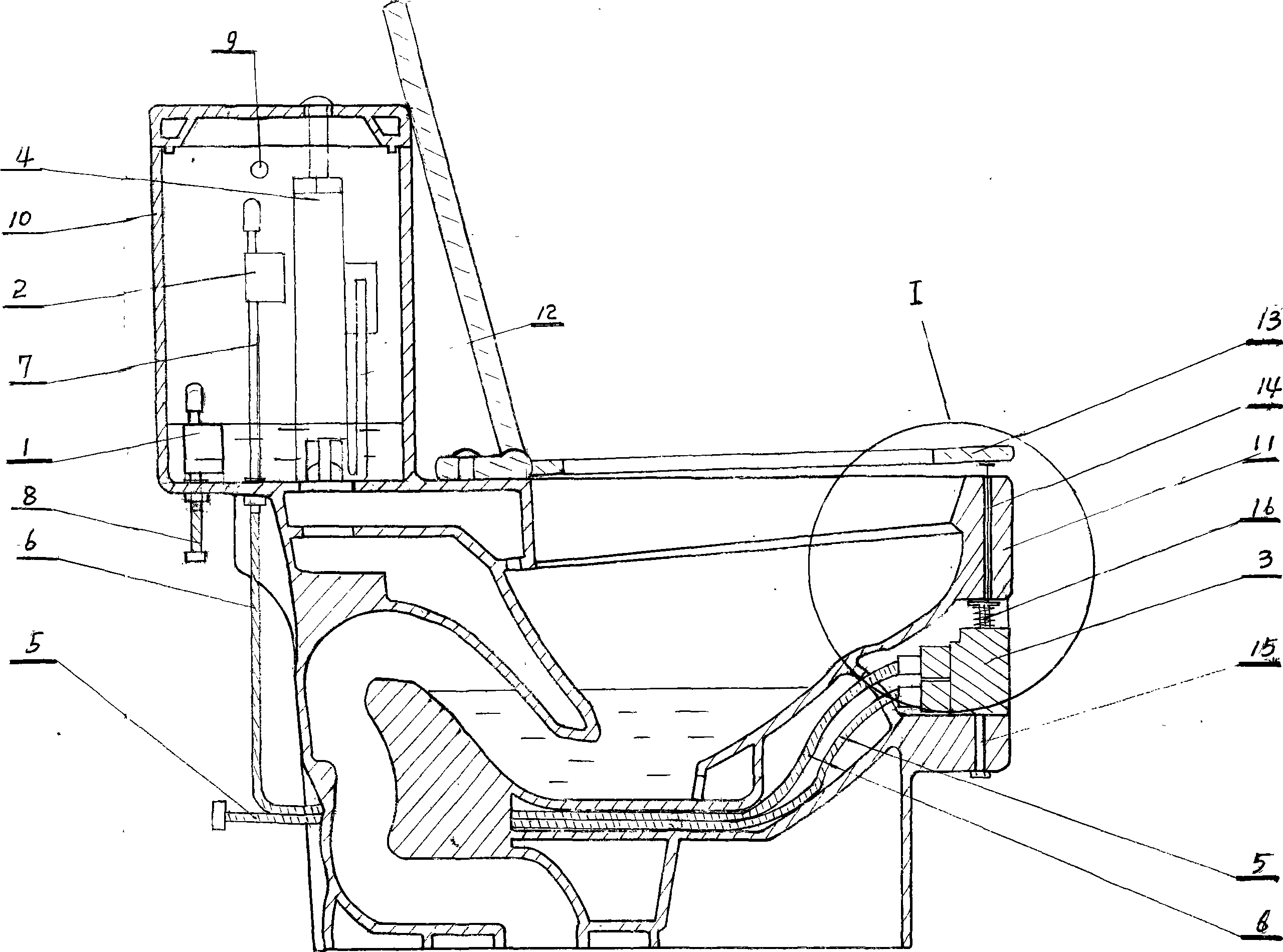

  为节约用水、把洗手盆生活废水直接引入抽水马桶水箱用于冲便,但有时因水箱内生活废水量不足而造成冲便不干净。为克服上述缺点,本实用新型提供一种用生活废水和自来水的抽水马桶。其结构特征是:括坐便器、水箱、水箱排水阀其特征是在水箱(10)里设置两个进水阀、分别为第一水箱进水阀(1)和第二水箱进水阀(2),在坐便器(11)上设置一个坐便器进水阀、坐便器进水阀的进水管(5)连接自来水管、坐便器进水阀的出水管(6)连接第二水箱进水阀(2)的进水管(7),第一水箱进水阀(1)的进水管(8)连接自来水管,坐便器进水阀有机械进水阀(3)、电磁进水阀(17)、感应电磁进水阀(18),机械进水阀(3)和电磁进水阀开关(21)设置在坐便器(11)距水箱远端前边沿上、坐圈(13)下、感应电磁进水阀(18)的红外线感应眼(19)设置在坐便器盖板(20)上。

  权利要求书

  1.一种用生活废水和自来水的抽水马桶包括坐便器、水箱、水箱排水阀其特征是在水箱(10)里设置两个进水阀、分别为第一水箱进水阀(1)和第二水箱进水阀(2),在坐便器(11)上设置一个坐便器进水阀、坐便器进水阀的进水管(5)连接自来水管、坐便器进水阀的出水管(6)连接第二水箱进水阀(2)的进水管(7),第一水箱进水阀(1)的进水管(8)连接自来水管,坐便器进水阀有机械进水阀(3)、电磁进水阀(17)、感应电磁进水阀(18),机械进水阀(3)和电磁进水阀开关(21)设置在坐便器(11)距水箱远端前边沿上、坐圈(13)下、感应电磁进水阀(18)的红外线感应眼(19)设置在坐便器盖板(20)上。

  2.根据权利要求1所述的一种用生活废水和自来水的抽水马桶其特征是水箱(10)上设置一个生活废水入口(9)。

  说明书

  一种用生活废水和自来水的抽水马桶

  技术领域

  本发明涉及一种用生活废水和自来水的抽水马桶

  背景技术

  为节约用水有人把洗手盆生活废水直接引入抽水马桶水箱用于冲便,但有时因水箱内生活废水量不足而造成冲便不干净,本发明为解决有时便后冲便水量不足的问题。

  发明内容

  为了克服上述问题,本发明提供一种用生活废水和自来水的抽水马桶其使用特征是:水箱内始终保持有冲小便量的水。坐便时、水箱内水量未达到冲大便设定量时、自来水进水箱,当水箱内水量已达到冲大便设定量时、自来水不进水箱,无坐便时、自来水不进水箱,坐便、无坐便生活废水随时可以进水箱。本发明解决其技术问题所采用的技术方案是:包括坐便器、水箱、水箱排水阀、在水箱内设置两个进水阀,分别为第一水箱进水阀和第二水箱进水阀,在坐便器上设置一个坐便器进水阀,坐便器进水阀的进水管连接自来水管、坐便器进水阀的出水管连接第二水箱进水阀的进水管,第一水箱进水阀的进水管连接自来水管。坐便器进水阀有机械进水阀、电磁进水阀、感应电磁进水阀。机械进水阀和电磁进水阀开关设置在坐便器距水箱远端前边沿上、坐圈下,感应电磁进水阀的红外线感应眼设置在坐便器盖板上。水箱上设置一个生活废水入口。上述方案是本人的201020215499.5专利技术改进。
