申请日2012.02.08
公开(公告)日2012.09.19
IPC分类号B01D35/02; F25B30/06
摘要
本实用新型公开了一种污水源热泵，包括潜污泵、防阻机、板式换热器、热泵机组，防阻机的进口连通潜污泵的出口;板式换热器的进口连通防阻机的出口;热泵机组的蒸发器进口经中间循环泵连通板式换热器的介质出口，热泵机组的蒸发器出口连通板式换热器的介质进口，板式换热器的介质进口经补水泵与补水池相连，热泵机组的冷凝器出口经采暖循环泵与采暖供水管连通，热泵机组的冷凝器进口与采暖补水泵、采暖回水管连通，污水经防阻机过滤后，进入污水源热泵机组;被热泵机组提温或降温后的污水重新流过智能污水防阻机并携带污杂物回到污水干渠中，热泵机组对末端系统进行制冷或供暖;污水采用密闭循环,不污染环境与其他设备或水系统，环境效益显著。
权利要求书
1.污水源热泵，其特征在于：所述污水源热泵包括：

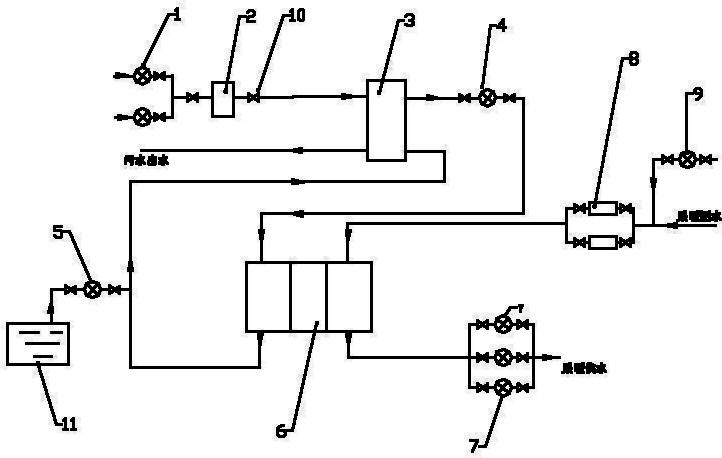

潜污泵(1)，设置于污水源内;
防阻机(2)，防阻机(2)的进口连通潜污泵(1)的出口;
板式换热器(3)，板式换热器(3)的进口连通防阻机(2)的出口;
热泵机组(6)，热泵机组(6)的蒸发器进口经中间循环泵(4)连通板式换热器(3)的介质出口，热泵机组(6)的蒸发器出口连通板式换热器(3)的介质进口，板式换热器(3)的介质进口经补水泵(5)与补水池(11)相连，热泵机组(6)的冷凝器出口经采暖循环泵(7)与采暖供水管连通，热泵机组(6)的冷凝器进口与采暖补水泵(9)、采暖回水管连通。
2.如权利要求1所述的污水源热泵，其特征在于：所述防阻机(2)与板式换热器(3)的进口之间连通有电磁阀(10)。
3.如权利要求1或2所述的污水源热泵，其特征在于：所述热泵机组(6)的冷凝器进口经除污器(8)与采暖补水泵(9)、采暖回水管连通。
4.如权利要求1所述的污水源热泵，其特征在于：所述板式换热器(3)为可拆式板式换热器。
说明书
污水源热泵
技术领域
本实用新型涉及一种热泵，具体地说，涉及一种以城市污水作为提取和储存能量的冷热源，借助热泵机组系统内部制冷剂的物态循环变化，消耗少量的电能，从而达到制冷制暖效果的一种污水源热泵，属于环保技术领域。
背景技术
在我国北方地区，冬季采暖主要是依靠煤、石油、天然气等石化燃料的燃烧来获得，造成采暖与环保成为一对难以解决的矛盾。城市污水是北方寒冷地区不可多得的热泵冷热源，城市污水的温度一年四季相对稳定，冬季比环境空气温度高，夏季比环境空气温度低，这种温度特性使得污水源热泵比传统空调系统运行效率要高，节能和节省运行费用效果显著，目前，传统的污水源热泵
容易堵塞管道，需要人工定期清理，浪费大量的人力物力，而且导致热利用效果比较差。
实用新型内容
本实用新型要解决的问题是针对以上不足，提供一种污水源热泵，利用该污水源热泵，能够有效节省人力物力、延长管道的使用寿命。
为解决上述问题，本实用新型采用以下技术方案：污水源热泵，其特征在于：所述污水源热泵包括：
潜污泵，设置于污水源内;
防阻机，防阻机的进口连通潜污泵的出口;
板式换热器，板式换热器的进口连通防阻机的出口;
热泵机组，热泵机组的蒸发器进口经中间循环泵连通板式换热器的介质出口，热泵机组的蒸发器出口连通板式换热器的介质进口，板式换热器的介质进口经补水泵与补水池相连，热泵机组的冷凝器出口经采暖循环泵与采暖供水管连通，热泵机组的冷凝器进口与采暖补水泵、采暖回水管连通。
作为上述技术方案的进一步改进：
所述防阻机与板式换热器的进口之间连通有电磁阀。
所述热泵机组的冷凝器进口经除污器与采暖补水泵、采暖回水管连通。
所述板式换热器为可拆式板式换热器。
本实用新型采用以上技术方案，与现有技术相比，具有以下优点：污水由污水潜水泵提升至机房，经过智能污水防阻机过滤后，进入污水源热泵机组;被热泵机组提温或降温后的污水重新流过智能污水防阻机并携带污杂物回到污水干渠中，热泵机组对末端系统进行制冷或供暖;污水采用密闭循环,与其他设备或系统不接触，不污染环境与其他设备或水系统，没有燃烧过程，避免了排烟污染,不产生任何废渣、废水、废气和烟尘，环境效益显著;机组效率高,供暖制冷所投入的电能在1KW时可得到5KW左右的热能或冷能。能源利用效率远高于其他形式的中央空调系统，高效节能;水体的温度一年四季相对稳定，其波动的范围远远小于空气的变动，是很好的热泵热源和空调冷源，水体温度较恒定的特性，使得污水源热泵机组运行更可靠、稳定，也保证了系统的高效性和经济性，不存在空气源热泵的冬季除霜等难点问题;经试验，污水热泵系统的机房面积仅为其他系统的50%，系统根据室外温度及室内温度要求自动调节，可做到无人看管，同时也可做到联网监控，污水源热泵系统原理简单，设备的可靠性强，维护量小。
