申请日2012.02.08
公开(公告)日2012.09.05
IPC分类号C02F3/00
摘要
本实用新型公开污水生物处理技术验证评估移动平台的多电源供给系统，市电接口和发电机的电流输出分别与配电系统的电流输入连接，所述配电系统和太阳能电池发电装置的电流输出分别与蓄电池的电流输入连接，所述蓄电池的电流输出与逆变器的电流输入连接，所述逆变器的电流输出与在线监测仪器连接。本实用新型能够提高污水生物处理技术验证评估移动平台的适应性，使得污水生物处理技术验证评估移动平台能够在市电、发电机供电和太阳能供电之间切换，保证污水生物处理技术验证评估移动平台在没有市电接入或发电机不能工作的条件下顺利进行现场验证评估。
权利要求书

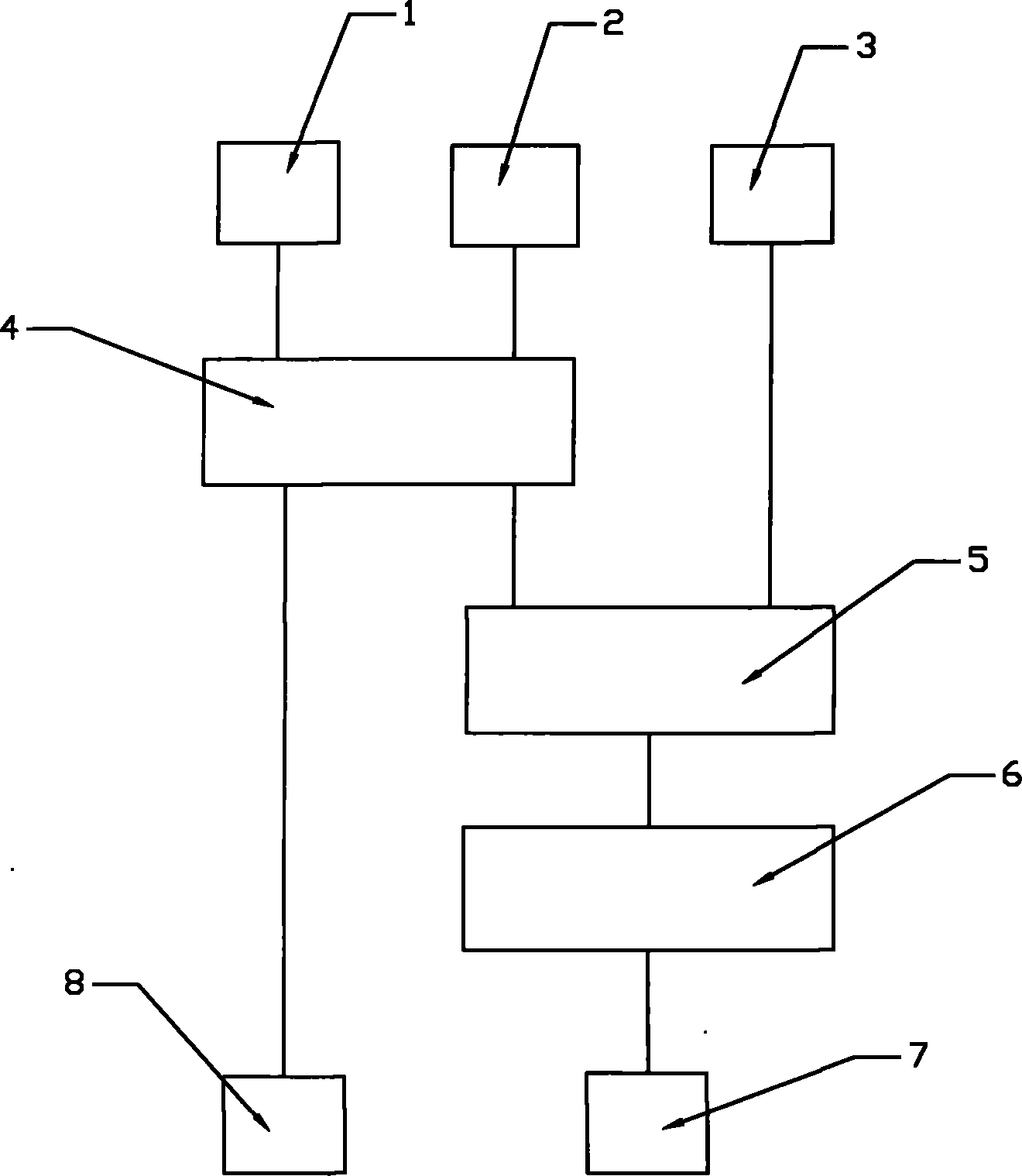

1.污水生物处理技术验证评估移动平台的多电源供给系统，其特征在于，市 电接口(1)和发电机(2)的电流输出分别与配电系统(4)的电流输入连 接，所述配电系统(4)和太阳能电池发电装置(3)的电流输出分别与蓄 电池(5)的电流输入连接，所述蓄电池(5)的电流输出与逆变器(6)的 电流输入连接，所述逆变器(6)的电流输出与在线监测仪器(7)连接。
2.根据权利要求1所述污水生物处理技术验证评估移动平台的多电源供给系 统，其特征在于，污水生物处理技术验证评估移动平台包括一个集装箱箱 体，所述太阳能电池发电装置(3)包括太阳能电池板和太阳能支架，所述 太阳能电池板安装在所述太阳能支架上，所述太阳能支架安装在所述集装 箱箱体的顶部。
3.根据权利要求2所述污水生物处理技术验证评估移动平台的多电源供给系 统，其特征在于，所述发电机(2)安装在位于所述集装箱箱体内的移动液 压小车上。
4.根据权利要求1-3任一所述污水生物处理技术验证评估移动平台的多电源 供给系统，其特征在于，所述配电系统(4)的电流输出直接与污水生物处 理技术验证评估移动平台内的其它负载(8)连接。
5.根据权利要求4所述污水生物处理技术验证评估移动平台的多电源供给系 统，其特征在于，所述其它负载(8)为照明装置。
说明书
污水生物处理技术验证评估移动平台的多电源供给系统
技术领域
本实用新型涉及一种供电装置，特别涉及污水生物处理技术验证评估移 动平台的多电源供给系统。
背景技术
污水生物处理技术验证评估移动平台具有如下特点：能够及时监测水质 变化情况，水质参数数据具有很强的时效性;验证评估所用监测水样直接取 自污水生物处理技术工艺流程现场，然后经在线水质分析仪按照国标方法得 出的数据具有很高的准确性;可以根据用户的要求实现对污水处理工艺中各 个单元的水质指标进行全面测试，可以实时监测生物处理技术工艺流程不同 工段的水质参数，跟踪、监测工艺流程中各单元的水质变化，从而实现全工 艺过程的系统测试。但有的验证评估现场不能接到市电或接市电很不方便， 比如突发性污染事故的现场，给污水生物处理技术验证评估移动平台的现场 验证评估或测试带来了不便。因而，现有技术中迫切需要对污水生物处理技 术验证评估移动平台进行改进，以使得污水生物处理技术验证评估移动平台 能够在没有市电的场所正常工作，确保现场验证评估的顺利进行。
实用新型内容
针对现有技术中存在的不足，本实用新型的目的在于提供一种能够提高 污水生物处理技术验证评估移动平台的适应性的多电源供给系统，使得污水 生物处理技术验证评估移动平台能够在市电、发电机供电和太阳能供电之间 切换，保证污水生物处理技术验证评估移动平台在没有市电接入或发电机不 能工作的条件下顺利进行现场验证评估。
本实用新型的技术方案是这样实现的：污水生物处理技术验证评估移动 平台的多电源供给系统，市电接口和发电机的电流输出分别与配电系统的电 流输入连接，所述配电系统和太阳能电池发电装置的电流输出分别与蓄电池 的电流输入连接，所述蓄电池的电流输出与逆变器的电流输入连接，所述逆 变器的电流输出与在线监测仪器连接。
上述污水生物处理技术验证评估移动平台的多电源供给系统，污水生物 处理技术验证评估移动平台包括一个集装箱箱体，所述太阳能电池发电装置 包括太阳能电池板和太阳能支架，所述太阳能电池板安装在所述太阳能支架 上，所述太阳能支架安装在所述集装箱箱体的顶部。
上述污水生物处理技术验证评估移动平台的多电源供给系统，所述发电 机安装在位于所述集装箱箱体内的移动液压小车上。
上述污水生物处理技术验证评估移动平台的多电源供给系统，所述配电 系统的电流输出直接与污水生物处理技术验证评估移动平台内的其它负载连 接。
上述污水生物处理技术验证评估移动平台的多电源供给系统，所述其它 负载为照明装置等。
本实用新型的有益效果是：本实用新型污水生物处理技术验证评估移动 平台的多电源供给系统可以提供三种不同的电源供给方式，且可以互为备用。 发电机利用汽油发电，与市电互为备用，为污水生物处理技术验证评估移动 平台内固定设备、照明、仪器等供电。太阳能电池发电装置能够将太阳能转 化成电能并逆变成交流电，太阳能蕴藏丰富、易获得，可在没有市电或市电 不方便连接时为污水生物处理技术验证评估移动平台在线测试系统提供电 能，方便现场采样以进行验证评估。
