用于杂物过滤及油水分离的污水处理技术

发布时间:2018-9-1 22:01:53  中国污水处理工程网

  申请日2011.12.06

  公开(公告)日2012.09.19

  IPC分类号C02F1/40; B01D33/04

  摘要

  本实用新型适用于污水处理领域,提供了一种用于杂物过滤及油水分离的污水处理装置,由污水过滤系统、油水分离系统、排水系统构成,杂物过滤网上有空隙,只供水和油通过,通过电动机带动杂物过滤网转动,把杂物带向上部,杂物截留网上设置的卡位缝隙可与杂物过滤网的齿相卡合,杂物并可被截留在杂物截留网上,并通过杂物出口进行排出,水油混合物流入箱体,由于油的密度小于水的密度,油会漂浮在上面,箱体内设置的油水分离系统,通过传送带上安装的刮油板的运动,将漂浮的油刮到储油箱中,然后流出储油箱进行处理,剩余的水则流入储水箱,并通过潜污泵抽走,有效地清除了污水中的杂物,避免了污水处理装置堵塞情况的出现。

  权利要求书

  1.一种用于杂物过滤及油水分离的污水处理装置,其特征在于,该污水处理装置包括:污水过滤系统、油水分离系统、排水系统;

  所述污水过滤系统与所述油水分离系统相连通,所述油水分离系统与所述排水系统相连通。

  2.如权利要求1所述的污水处理装置,其特征在于,所述污水过滤系统进一步包括:污水进水管、杂物过滤网、驱动轴、杂物截留网、杂物出口;

  所述污水进水管的出水口处设置有所述杂物过滤网,所述杂物过滤网的一端安装在所述驱动轴上,所述杂物过滤网的另一端与所述杂物截留网相卡合,所述杂物截留网的另一端安装有所述杂物出口。

  3.如权利要求2所述的污水处理装置,其特征在于,所述杂物截留网设置有与所述杂物过滤网相卡合的卡位缝隙。

  4.如权利要求2所述的污水处理装置,其特征在于,所述驱动轴与电动机的输出轴传动连接。

  5.如权利要求1所述的污水处理装置,其特征在于,所述油水分离系统进一步包括:刮油板、传送带、主动轴、从动轴、箱体、储油箱、储水箱;

  所述刮油板设置在所述传送带上,所述传送带安装在所述主动轴及从动轴上,所述主动轴及从动轴安装在所述箱体上,所述储油箱安装在所述传送带的下部,所述储水箱设置在所述箱体的一端。

  6.如权利要求5所述的污水处理装置,其特征在于,所述主动轴与电动机I的输出轴传动连接。

  7.如权利要求1所述的污水处理装置,其特征在于,所述排水系统进一步包括:电动机II、潜污泵、单向止回阀;

  所述电动机II输出轴与所述潜污泵传动连接,所述潜污泵通过所述单向止回阀与所述储水箱相连通。

  8.如权利要求5所述的污水处理装置,其特征在于,所述储油箱前沿的高 度小于储油箱后沿的高度。

  9.如权利要求5所述的污水处理装置,其特征在于,所述储水箱前沿的高度小于所述储油箱后沿的高度。

  说明书

  一种用于杂物过滤及油水分离的污水处理装置

  技术领域

  本实用新型属于污水处理领域,尤其涉及一种用于杂物过滤及油水分离的污水处理装置。

  背景技术

  据有关资料统计,全国近80%的生活污水未经处理,直接排入江河湖海,年排污量达400亿m3,造成全国1/3以上的水域受到污染。水污染加剧了水资源的短缺,直接威胁着饮用水的安全和人民群众的健康,影响到工农业生产和农作物安全造成的经济损失约为GNP的1.5%~3%,水污染已成为不亚于洪灾、旱灾甚至更为严重的灾害。造成我国水污染严重的主要原因之一是由于全国城市污水处理率较低,使大量的城市污水未经处理而直接外排,导致了严重的水污染,并加剧了水资源的短缺。加上随着城市化和工业化进程的加快,城市污水产生量不断增大,使得水环境污染日益严重。城市污水处理的严重滞后,已经成为影响我国区域水污染防治目标实现的一个重要因素,并且严重制约了城市社会经济的可持续发展。国家专门就城市污水处理问题颁布了一系列政策及技术规定,制订城市治污达标的“时间表”,加快建设城市污水集中处理设施刻不容缓。

  现有技术提供的污水处理装置,不能够有效地清除污水中的杂物,容易出现污水处理装置堵塞的情况,不能有效地实现了对油水混合物的分离,对污水的处理能力较差,污水处理成本较高,生产及工作效率低下。

  实用新型内容

  本实用新型的目的在于提供一种用于杂物过滤及油水分离的污水处理装置,旨在解决现有技术提供的污水处理装置,不能够有效地清除污水中的杂物,容易出现污水处理装置堵塞的情况,不能有效地实现了对油水混合物的分离,对污水的处理能力较差,污水处理成本较高,生产及工作效率低下的问题。

  本实用新型是这样实现的,一种用于杂物过滤及油水分离的污水处理装置,该污水处理装置包括:污水过滤系统、油水分离系统、排水系统;

  所述污水过滤系统与所述油水分离系统相连通,所述油水分离系统与所述排水系统相连通。

  进一步,所述污水过滤系统进一步包括:污水进水管、杂物过滤网、驱动轴、杂物截留网、杂物出口;

  所述污水进水管的出水口处设置有所述杂物过滤网,所述杂物过滤网的一端安装在所述驱动轴上,所述杂物过滤网的另一端与所述杂物截留网相卡合,所述杂物截留网的另一端安装有所述杂物出口。

  进一步,所述杂物截留网设置有与所述杂物过滤网相卡合的卡位缝隙。

  进一步,所述驱动轴与电动机的输出轴传动连接。

  进一步,所述油水分离系统进一步包括:刮油板、传送带、主动轴、从动轴、箱体、储油箱、储水箱;

  所述刮油板设置在所述传送带上,所述传送带安装在所述主动轴及从动轴上,所述主动轴及从动轴安装在所述箱体上,所述储油箱安装在所述传送带的下部,所述储水箱设置在所述箱体的一端。

  进一步,所述主动轴与电动机I的输出轴传动连接。

  进一步,所述排水系统进一步包括:电动机II、潜污泵、单向止回阀;

  所述电动机II输出轴与所述潜污泵传动连接,所述潜污泵通过所述单向止回阀与所述储水箱相连通。

  进一步,所述储油箱前沿的高度小于储油箱后沿的高度。

  进一步,所述储水箱前沿的高度小于所述储油箱后沿的高度。

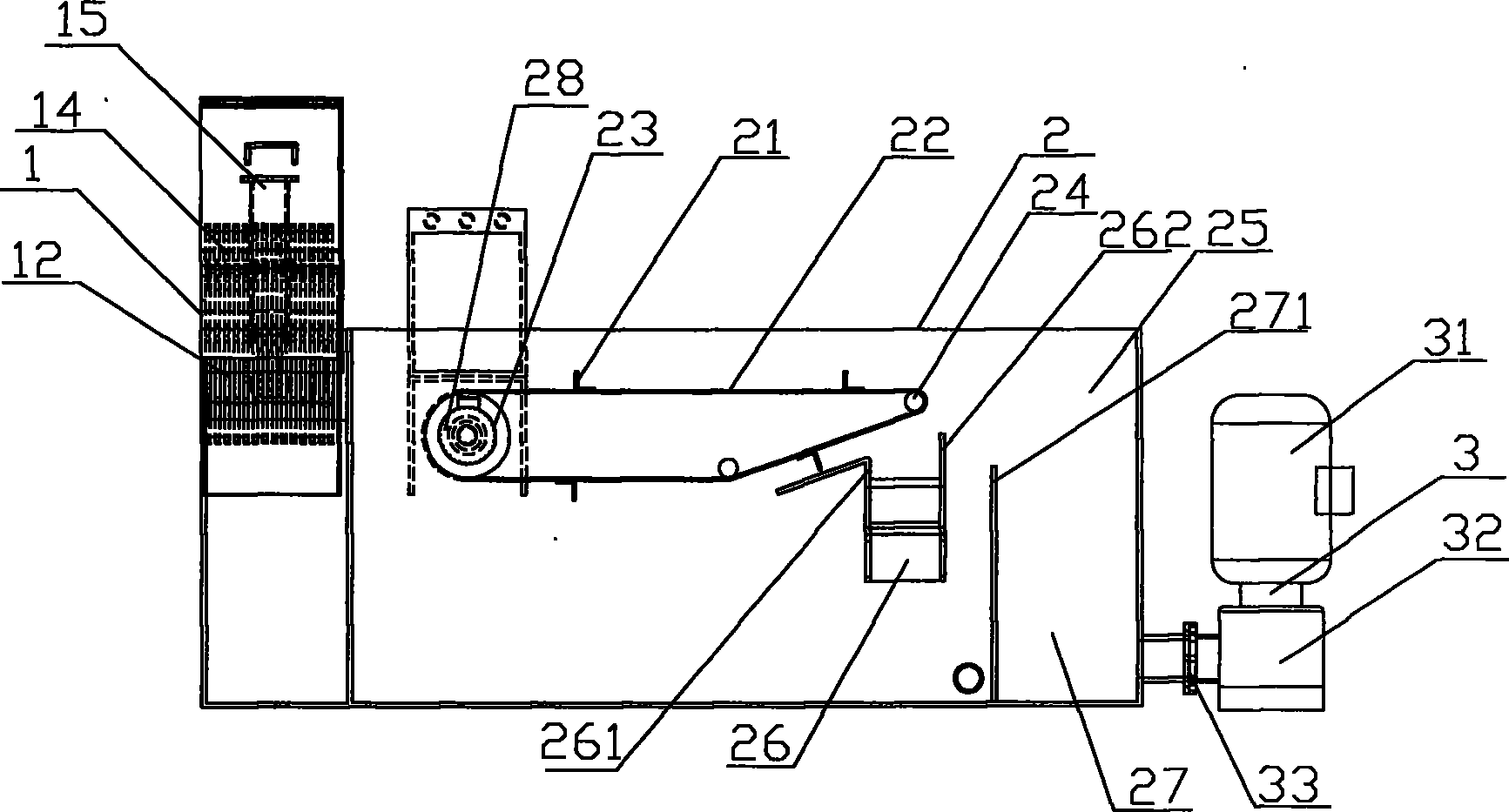

  本实用新型提供的用于杂物过滤及油水分离的污水处理装置,由污水过滤系统、油水分离系统、排水系统构成,杂物过滤网上有空隙,只供水和油通过,通过电动机带动杂物过滤网转动,把杂物带向上部,杂物截留网上设置的卡位缝隙可与杂物过滤网的齿相卡合,杂物并可被截留在杂物截留网上,并通过杂物出口进行排出,水油混合物流入箱体,由于箱体左端的较高,所以污水不会倒流,由于油的密度小于水的密度,油会漂浮在上面,箱体内设置的油水分离系统,通过传送带上安装的刮油板的运动,将漂浮的油刮到储油箱中,然后流出储油箱进行处理,剩余的水则流入储水箱,并通过潜污泵抽走,有效地清除了污水中的杂物,避免了污水处理装置堵塞情况的出现,同时实现了对油水混合物的分离,增强了对污水的处理能力,结构简单、操作方便,降低了污水处理成本,提高了生产及工作效率。
