污泥堆肥初混机

发布时间:2018-9-1 21:39:53  中国污水处理工程网

  申请日2011.12.06

  公开(公告)日2012.07.11

  IPC分类号C05F17/02

  摘要

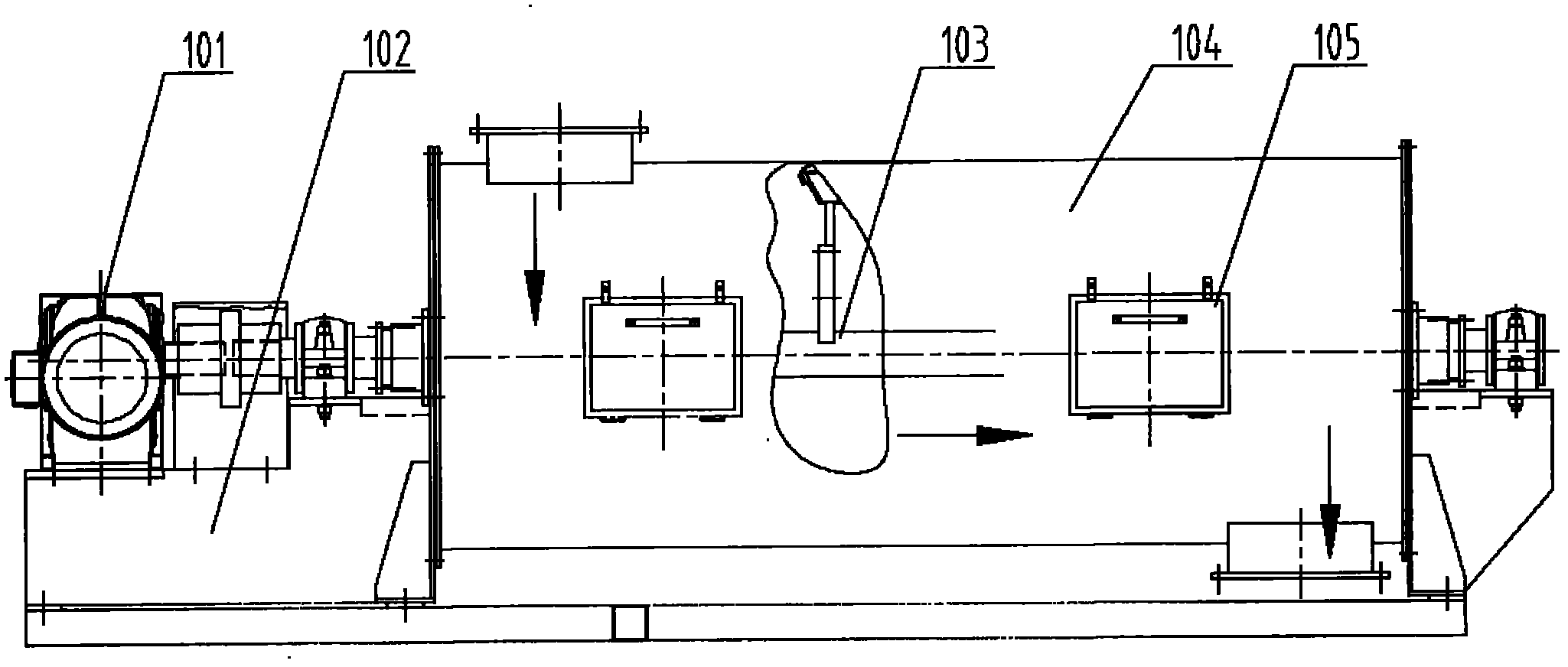

  本实用新型涉及一种污泥堆肥行业专用的污泥堆肥初混机,由筒体、支撑组件、混料组件、检修窗、减速电机组成,筒体、混料组件和减速电机分别用螺栓固定在支撑组件上,检修窗开设于筒体外壁上,其中混料组件由叶片、安装座和转轴组成,安装座焊接于转轴上,叶片用螺栓固定在安装座上,叶片工作表面分别为圆柱面、螺旋面和平面。本实用新型解决了叶片磨损严重、设备寿命低的难题。

  权利要求书

  1.一种污泥堆肥初混机,其特征是它由筒体、支撑组件、混料组件、检修窗、减速电机组成, 筒体、混料组件和减速电机分别用螺栓固定在支撑组件上,检修窗开设于筒体外壁上,其中 混料组件由叶片、安装座和转轴组成,安装座焊接于转轴上,叶片用螺栓固定在安装座上, 叶片工作表面分别为圆柱面、螺旋面和平面。

  2.根据权利要求1所述的污泥堆肥初混机,其特征是叶片用锰钢铸造,经过热处理。

  3.根据权利要求1所述的污泥堆肥初混机,其特征是叶片切削刃角度范围25°~30°,叶片 厚度范围6mm~8mm。

  4.根据权利要求1所述的污泥堆肥初混机,其特征是叶片1、2的工作面为圆柱面,靠近筒体 上部入料口,叶片3、4、5、6的工作面为螺旋面,沿转轴依次布置,叶片7、8的工作面为 平面,靠近筒体下部出料口。

  说明书

  污泥堆肥初混机

  技术领域

  本实用新型涉及一种污泥堆肥行业专用的污泥堆肥初混机,污泥堆肥初混机是污泥好氧 发酵工艺的关键设备,用来将按比例配给的污泥、回填料及干物料(秸秆、花生壳等)进行 充分混合,经过混合的物料含水率低、均匀、松散,使好氧发酵完全且能快速发酵,更有效 的实现污泥的减量化、无害化、资源化。

  背景技术

  目前国内在用的污泥堆肥混合设备,由于对污泥的粘稠特性没有充分认识,设备使用中出 现很多缺陷,主要是叶片磨损严重、叶片结构设计不合理、寿命低,正常使用的初混机不到 一年叶片就出现严重的磨透、开焊现象。

  发明内容

  为了克服现有混合设备的不足,本实用新型提供一种叶片抗磨性能好、结构设计合理、 寿命长的污泥堆肥初混机。

  本实用新型解决其技术问题所采用的技术方案是:

  一种污泥堆肥初混机,由筒体、支撑组件、混料组件、检修窗、减速电机组成,筒体、混 料组件和减速电机分别用螺栓固定在支撑组件上,检修窗开设于筒体外壁上,其中混料组件 由叶片、安装座和转轴组成,安装座焊接于转轴上,叶片用螺栓固定在安装座上,叶片工作 表面分别为圆柱面、螺旋面和平面。

  叶片用锰钢铸造,经过热处理。叶片切削刃角度范围25°~30°,叶片厚度范围6mm~ 8mm。

  叶片1、2的工作面为圆柱面,靠近筒体上部入料口,叶片3、4、5、6的工作面为螺旋面, 沿转轴依次布置,叶片7、8的工作面为平面,靠近筒体下部出料口。
