申请日2011.12.06
公开(公告)日2012.06.27
IPC分类号C02F9/14
摘要
本发明提供一种移动式建筑工地生活污水回用的一体化设备，包括水解酸化区、第一排水槽及与第一排水槽并排分布的第二排水槽，水解酸化区通过第一排水槽与流化导流过滤区及流化导流过滤区两侧的第一导流过滤区和第二导流过滤区相连，第一导流过滤区和第二导流过滤区通过第二排水槽与沉淀过滤区相连，沉淀过滤区的一侧设置有出水区;水解酸化区包括进水-污泥混合区，进水-污泥混合区的一侧设置有进水区，进水区的增压泵和流化导流过滤区的流化反应区下方的鼓风机分别与控制装置电连接，第一导流过滤区、第二导流过滤区以及沉淀过滤区的污泥回流管道相互连通。该设备可以使建筑工地生活污水继续回用到建筑用水，大大节约了水资源。
权利要求书

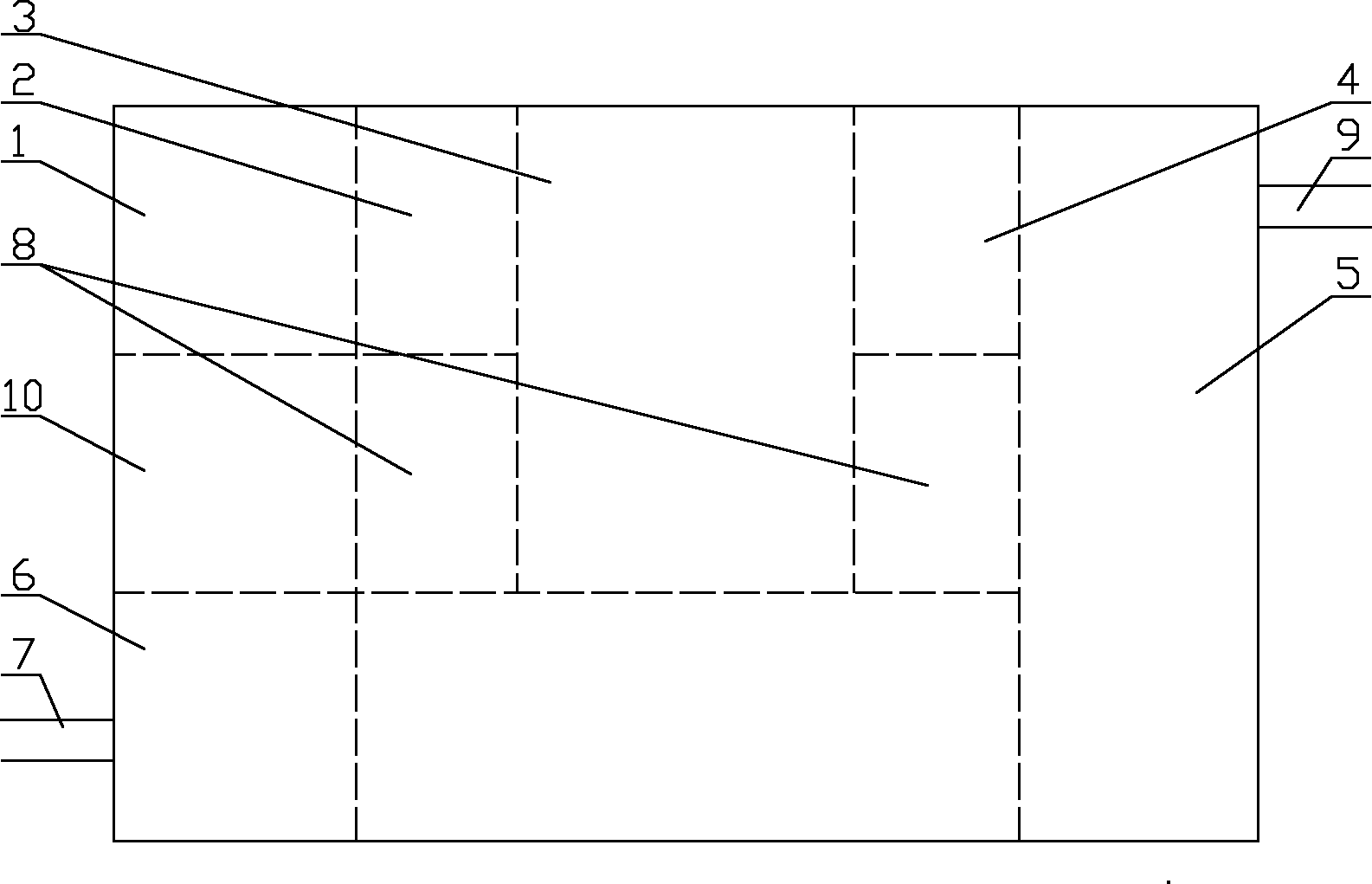

1.一种移动式建筑工地生活污水回用的一体化设备，其特征在于：包括水 解酸化区(1)、第一排水槽及与第一排水槽并排分布的第二排水槽，水解酸化 区(1)通过第一排水槽与流化导流过滤区(3)及流化导流过滤区(3)两侧的 第一导流过滤区(2)和第二导流过滤区(4)相连，第一导流过滤区(2)和第 二导流过滤区(4)通过第二排水槽与沉淀过滤区(5)相连，沉淀过滤区(5) 的一侧设置有出水区(9);水解酸化区(1)包括进水-污泥混合区(6)，进水- 污泥混合区(6)的一侧设置有进水区(7)，进水区(7)的增压泵和流化导流 过滤区(3)的流化反应区(8)下方的鼓风机分别与控制装置电连接，第一导 流过滤区(2)、第二导流过滤区(4)以及沉淀过滤区(5)的污泥回流管道相 互连通。
2.根据权利要求1所述的移动式建筑工地生活污水回用的一体化设备，其 特征在于：所述的水解酸化区(1)还包括生化反应区(10)。
3.根据权利要求1所述的移动式建筑工地生活污水回用的一体化设备，其 特征在于：所述的第一导流过滤区(2)与第二导流过滤区(4)均设有陶粒滤 板，陶粒滤板上设置有轻质陶粒。
4.根据权利要求1所述的移动式建筑工地生活污水回用的一体化设备，其 特征在于：所述的设备下方安装有碳钢骨架和旋转式方向轮。
5.根据权利要求1所述的移动式建筑工地生活污水回用的一体化设备，其 特征在于：所述的进水区(7)的增压泵是离心水泵。
说明书
移动式建筑工地生活污水回用的一体化设备
技术领域
本发明涉及一种移动式建筑工地生活污水回用的一体化设备。
背景技术
随着社会经济的发展和人口的增长，水资源短缺已经成为全球化的问题， 而我国的缺水形势更为严峻。与此同时，水环境污染日益严重。全国七大重点 流域地表水普遍存在有机污染，特别是流经城市的河段有机污染更加严重，主 要湖泊富营养化问题突出。水资源短缺和环境污染己成为制约我国经济和社会 发展的重要因素，迫切要求适合时代发展的污水资源化技术，以缓解水资源短 缺状况。因此，近年来各种新型、改良型的处理生活污水技术不断出现。
对于生活污水处理工程的水池部分多采用钢筋混凝土或砖混结构，主要存 在两个缺陷：其一，当污水处理工程规模较小时，若采用钢筋混凝土结构，各 个池子会因尺寸小而施工困难，若采用砖混结构，则其结构强度难以保证;其 二，不论是采用钢筋混凝土还是砖混结构，现场土建设施工周期均较长，且要 求较大的施工场地面积，同时对四周环境影响较大。
发明内容
本发明要解决的技术问题是：为了解决上述背景技术中的问题，本发明提 供一种移动式建筑工地生活污水回用的一体化设备，该设备可以使建筑工地生 活污水继续回用到建筑用水，大大节约了水资源。
本发明解决其技术问题所采用的技术方案是：一种移动式建筑工地生活污 水回用的一体化设备，包括水解酸化区、第一排水槽及与第一排水槽并排分布 的第二排水槽，水解酸化区通过第一排水槽与流化导流过滤区及流化导流过滤 区两侧的第一导流过滤区和第二导流过滤区相连，第一导流过滤区和第二导流 过滤区通过第二排水槽与沉淀过滤区相连，沉淀过滤区的一侧设置有出水区; 水解酸化区包括进水-污泥混合区，进水-污泥混合区的一侧设置有进水区，进 水区的增压泵和流化导流过滤区的流化反应区下方的鼓风机分别与控制装置电 连接，第一导流过滤区、第二导流过滤区以及沉淀过滤区的污泥回流管道相互 连通。
进一步地：水解酸化区还包括生化反应区。
进一步地：第一导流过滤区与第二导流过滤区均设有陶粒滤板，陶粒滤板 上设置有轻质陶粒。
进一步地：设备下方安装有碳钢骨架和旋转式方向轮。
进一步地：进水区的增压泵是离心水泵。
本发明的有益效果：本发明的移动式建筑工地生活污水回用的一体化设备 可以使建筑工地生活污水继续回用到建筑用水，大大节约了水资源，同时也可 适用于学校、住宅小区、厂矿企业等生活污水的处理和回用，该设备具有结构 紧凑、运行成本低和全自动控制的特点，设备内分区明确，占地面积小，污水 处理效率高，且对四周环境影响较小。
