申请日2011.12.07
公开(公告)日2012.08.08
IPC分类号C02F1/461
摘要
本实用新型公开了一种全自动水处理装置，它包括高频控制箱及水处理器，其改进在于：所述水处理器包括至少三个电极;所述高频控制箱具有至少三个脉冲交流电源输出端，所述各电极均电性连接于高频控制箱的脉冲交流电源输出端;其有益效果在于：利用高频电解水技术把水电解成H+、OH-、活性H、活性O、H2O2、O3等，原水中带正电的Ca2+、Mg2+、Fe2+等正价离子被带负电的电极所吸引，以CaCO3、Mg(OH)2、Fe(OH)3等形式依附在电极上，通过电极通电变向最终将其去除并排出;采用电极多向变化控制技术，实现自动吸附水中杂质与自动清洗同步进行功能。
权利要求书
1.一种全自动水处理装置，它包括高频控制箱及水处理器，其特征在于： 所述水处理器包括至少三个电极;所述高频控制箱具有至少三个脉冲交流电源 输出端，所述各电极均电性连接于高频控制箱的脉冲交流电源输出端。
2.根据权利要求1所述的全自动水处理装置，其特征在于：所述高频控制 箱包括市电输入端、变压器、微处理单元、整流电路、电流模块;其中，所述 变压器的输入端电性连接市电输入端，输出端电性连接于微处理单元输入端及 整流电路输入端;所述电流模块具有一受控端;所述整流电路的输出端电性连 接于电流模块的输入端，微处理单元的输出端电性连接于电流模块的受控端， 电流模块的输出端包括至少三个脉冲交流电源输出端，所述至少三个脉冲交流 电源输出端与至少三个电极对应电性连接。
3.根据权利要求2所述的全自动水处理装置，其特征在于：还包括一远程 控制系统，所述微处理单元上电性连接有一通讯接口，所述通讯接口与远程控 制系统信号连接。
4.根据权利要求1或2或3所述的全自动水处理装置，其特征在于：所述 第一电极呈圆形或方形结构，所述第二电极、第三电极呈“Z”形或“一”字形。
说明书
全自动水处理装置
【技术领域】
本实用新型涉及水处理装置，特别是一种利用电极进行处理的全自动水处 理装置。
【背景技术】
水资源为不可再生资源，也是人类赖以生存的最基本条件，所以节约用水， 保护水资源已经成为了世界性的问题。为了节约水资源及改善水体质量，人们 通常会使用一些水处理装置来净化水体，改善水体质量，将一些水体经过水处 理装置处理后重新利用，达到了节约水资源的目的。现有技术控制电路简单没 有采用电极多向变化控制技术，所以只有吸附功能，没有自动清洗功能，普通 的水处理装置只能在一段时间后靠关掉电源主机拆出电极进行人手清理水垢或 者其他杂质，工作量大，而且在人工清洗时需要停机清洗不能达到24小时不间 断地对原水质进行处理的最佳效果;此外，目前已有技术功能控制简单，不能 使用办公室电脑远程控制，当装置工作异常时得不到及时的反馈与解决，需要 工作人员到现场才能发现异常并解决，大大影响工作效率与生产安全。
【发明内容】
本实用新型的目的是克服上述不足，提供一种既自动吸附杂质、也能自动 将杂质清除的全自动水处理装置。

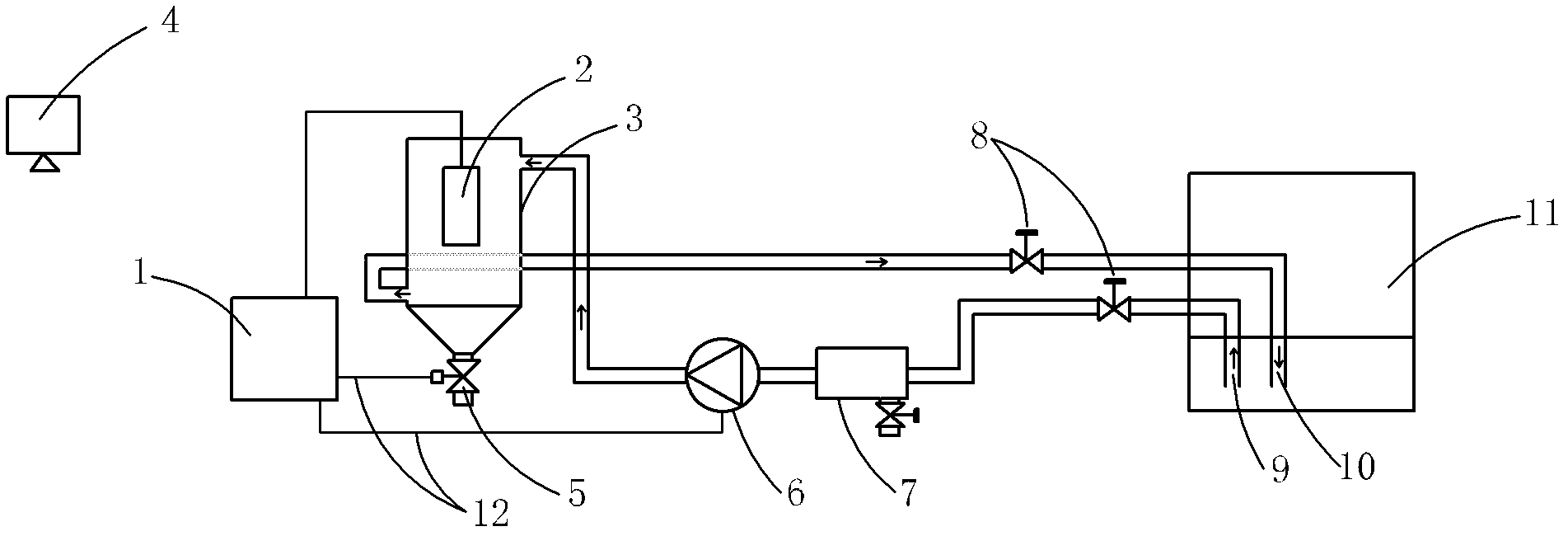

本实用新型的目的是这样是实现的：它包括高频控制箱及水处理器，其改 进在于：所述水处理器包括至少三个电极;所述高频控制箱具有至少三个脉冲 交流电源输出端，所述各电极均电性连接于高频控制箱的脉冲交流电源输出端。
上述结构中，所述高频控制箱包括市电输入端、变压器、微处理单元、整 流电路、电流模块;其中，所述变压器的输入端电性连接市电输入端，输出端 电性连接于微处理单元输入端及整流电路输入端;所述电流模块具有一受控端; 所述整流电路的输出端电性连接于电流模块的输入端，微处理单元的输出端电 性连接于电流模块的受控端，电流模块的输出端包括至少三个脉冲交流电源输 出端，所述至少三个脉冲交流电源输出端与至少三个电极对应电性连接。
上述结构中，还包括一远程控制系统，所述微处理单元上电性连接有一通 讯接口，所述通讯接口与远程控制系统信号连接。
上述结构中，所述第一电极呈圆形或方形结构，所述第二电极、第三电极 呈“Z”形或“一”字形。
本实用新型有益效果在于：本实用新型通过将第一、第二、第三电极均电 性连接至脉冲交流电源输出端，从而形成一个既自动吸附杂质、也能自动将杂 质清除的全自动水处理装置。该装置在运行过程中完成清洗与吸附同步进行时， 可改变第一、第二、第三电极的极性来达到吸附和剥落效果;当微处理单元控 制第一电极输出为正或者输出为脉冲正负交变电，第二电极、第三电极其中一 个或者两个输出为负，利用高频电解水技术把水电解成H+、OH-、活性H、活 性O、H2O2、O3等，原水中带正电的Ca2+、Mg2+、Fe2+等正价离子被带负电的 电极所吸引，以CaCO3、Mg(OH)2、Fe(OH)3等形式杂质依附在第二或者第三电 极上;当微处理单元控制第二电极、第三电极其中一个或者两个输出为正或者 输出为脉冲正负交变电，第一电极输出为负，此时，第二、第三电极上的水垢 等杂质剥落，第一电极则吸附水垢等杂质;在设定的时间内，微处理单元控制 各电极极性变换，第一电极输出为正或者输出为脉冲正负交变电，第二电极、 第三电极其中一个或者两个输出为负，此时，第一电极上的水垢等杂质剥落， 第二、第三电极则吸附水垢等杂质。微处理单元定时打开电磁阀排出水垢等杂 质。此外，水电解生成的H2O2、O3等物质对水中的菌落有杀灭作用并抑制藻 类的生长。经过以上水质处理从而降低了原水的电导率、硬度、菌落总数、浊 度等，达到了净化水质，水资源再生利用的目的。
