申请日2011.12.07
公开(公告)日2012.06.20
IPC分类号C02F9/04; C02F1/52; C02F1/66
摘要
本发明提供一种Fenton反应处理废水工艺，废水由进水渠进入预混凝集水池，由提升泵打入预混凝脱色反应池，絮凝剂在絮凝剂配料罐内配制好后由加药泵泵入预混凝脱色反应池，经缓慢搅拌絮体长晶后进入澄清池沉降，污泥经刮泥机由底部管道排出，液体泵入Fenton反应系统反应;Fenton反应后的废水经澄清池沉降后，上清液为Fenton反应预处理废水，加将Fenton出水絮凝后的化学污泥经过化学污泥浓缩池浓缩后，由泵直接打入Fenton反应器的前进水渠;可以明显去除COD、色度，改善了出水水质;通过降低双氧水、酸的消耗几乎不增加生产运行费用。
权利要求书
1.Fenton反应处理废水工艺，废水由进水渠进入Fenton反应系统反应， 然后由提升泵泵入脱色反应池，絮凝剂在絮凝剂配料罐内配制好后由加药泵泵 入脱色反应池，脱色反应后，打入澄清池进行沉降，水和污泥分别排出;其特 征在于：1)废水由进水渠进入预混凝集水池，由提升泵打入预混凝脱色反应池， 絮凝剂在絮凝剂配料罐内配制好后由加药泵泵入预混凝脱色反应池，经缓慢搅 拌絮体长晶后进入澄清池沉降，污泥经刮泥机由底部管道排出，液体泵入Fenton 反应系统反应;2)Fenton反应后的废水经澄清池沉降后，上清液为Fenton反 应预处理废水，加将Fenton出水絮凝后的化学污泥经过化学污泥浓缩池浓缩后， 由泵直接打入Fenton反应器的前进水渠。
2.根据权利要求1所述的Fenton反应处理废水工艺，其特征在于：化学 污泥回流量依据Fenton产生最大量加入，絮凝剂加入量根据澄清池沉降性能调 节。
3.根据权利要求1所述的处理废水工艺，其特征在于其设备连接为：进水 渠与预混凝集水池连接，提升泵连接预混凝集水池与预混凝脱色反应池，絮凝 剂配料罐经加药泵与预混凝脱色反应池顶部相连，预混凝脱色反应池底部与澄 清池连接，澄清池上部与Fenton反应系统连接，提升泵连接Fenton反应系统 与脱色反应池，絮凝剂配料罐经加药泵与脱色反应池顶部相连，脱色反应池底 部与澄清池连接，澄清池底部与化学污泥浓缩池连接，化学污泥浓缩池上部通 过化学污泥提升泵与预混凝集水池之前的进水渠相通。
说明书
Fenton反应处理废水工艺
所属技术领域
本发明涉及一种废水的处理工艺，尤其是一种利用Fenton反应处理废水的 工艺。
背景技术
根据当前情况，国内少数采用Fenton反应工艺的厂家基本是将废水简单调 整PH值后，直接通入Fenton反应器进行处理。个别采用加入商品混凝剂，预 混凝后通入Fenton反应器。增加了投资运行费用。
发明内容
本发明的目的在于避免现有技术的不足而提供一种低成本、易实现的 Fenton反应处理废水工艺。
本发明所采用的技术方案是：Fenton反应处理废水工艺，废水由进水渠进 入Fenton反应系统反应，然后由提升泵泵入脱色反应池，絮凝剂在絮凝剂配料 罐内配制好后由加药泵泵入脱色反应池，脱色反应后，打入澄清池进行沉降， 水和污泥分别排出;1)废水由进水渠进入预混凝集水池，由提升泵打入预混 凝脱色反应池，絮凝剂在絮凝剂配料罐内配制好后由加药泵泵入预混凝脱色反 应池，经缓慢搅拌絮体长晶后进入澄清池沉降，污泥经刮泥机由底部管道排出， 液体泵入Fenton反应系统反应;2)Fenton反应后的废水经澄清池沉降后，上 清液为Fenton反应预处理废水，加将Fenton出水絮凝后的化学污泥经过化学 污泥浓缩池浓缩后，由泵直接打入Fenton反应器的前进水渠。
化学污泥回流量依据Fenton产生最大量加入，絮凝剂加入量根据澄清池沉 降性能调节。

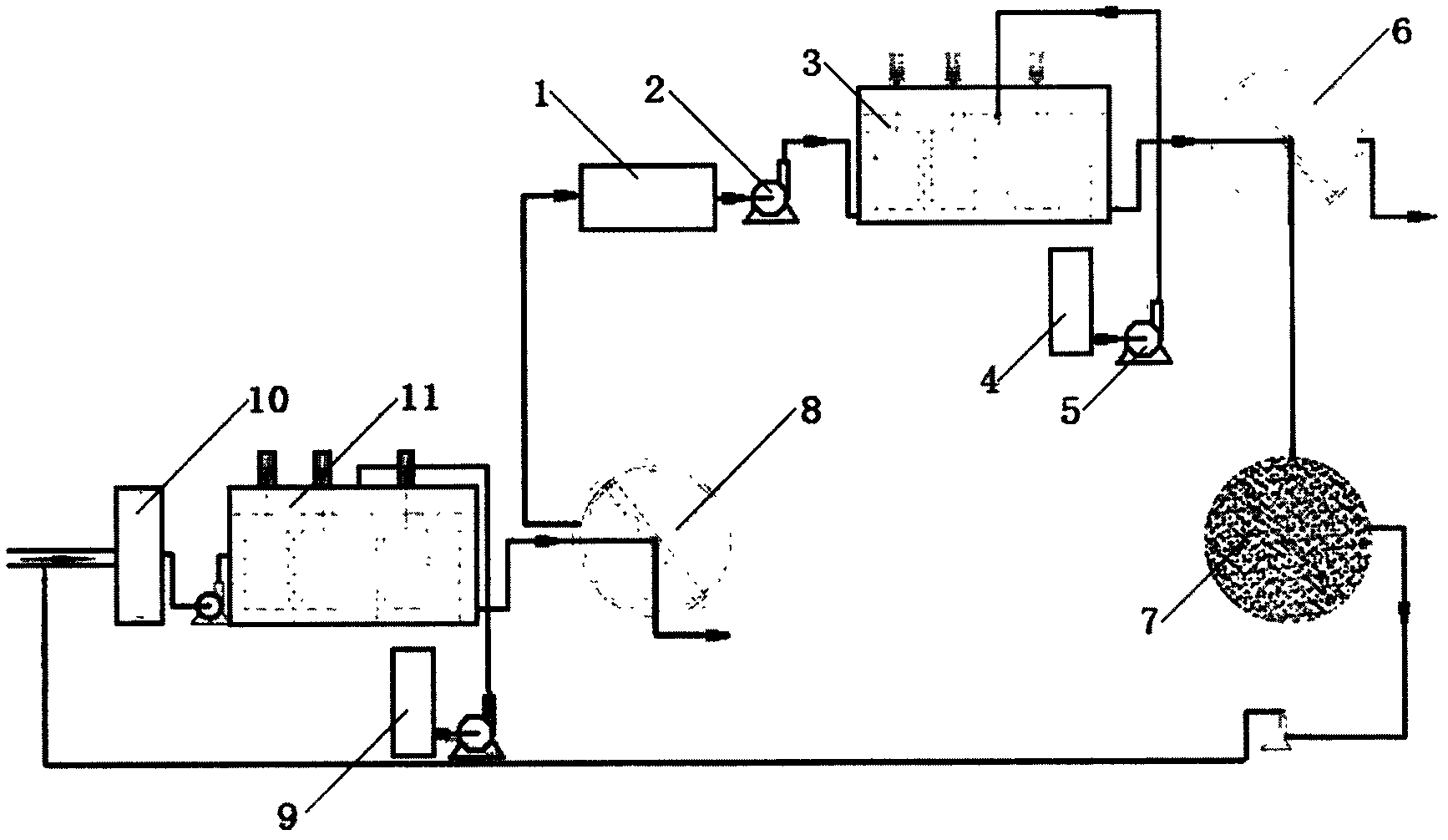

其设备连接为：进水渠与预混凝集水池连接，提升泵连接预混凝集水池与 预混凝脱色反应池，絮凝剂配料罐经加药泵与预混凝脱色反应池顶部相连，预 混凝脱色反应池底部与澄清池连接，澄清池上部与Fenton反应系统连接，提升 泵连接Fenton反应系统与脱色反应池，絮凝剂配料罐经加药泵与脱色反应池顶 部相连，脱色反应池底部与澄清池连接，澄清池底部与化学污泥浓缩池连接， 化学污泥浓缩池上部通过化学污泥提升泵与预混凝集水池之前的进水渠相通。
与现有技术相比，本发明的优点是：采用本工艺可以去除进入Fenton反应 系统的部分COD和一些不溶性固体杂质，提高了后段的双氧水利用效率;酸性 化学污泥能中和原水中的部分碱度(同时化学污泥本身的PH得到了调整)，降 低了Fenton反应中酸的消耗;可以明显去除COD、色度，改善了出水水质;通 过降低双氧水、酸的消耗几乎不增加生产运行费用。
