申请日2011.12.08
公开(公告)日2012.08.01
IPC分类号A01K63/04; C02F9/12
摘要

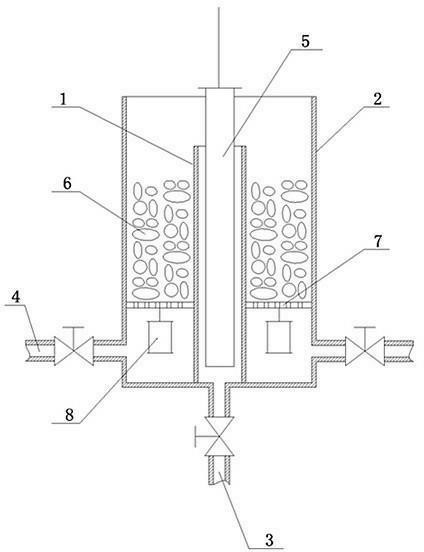

本实用新型公开一种组合一体式水产养殖循环水处理装置，有内管(1)及套在内管(1)外面的外管(2)，外管(2)高于内管(1)，内管(1)下端有出水口(3)，外管(2)下端有进水口(4)，在所述内管(1)内固定有紫外线灯(5)，在所述外管(2)内从上至下依次设有滤料(6)、筛板(7)及充气气石(8)。既可以灭菌又能实现污染物吸附过滤分离，具有结构简单、占地面积小、使用方便等优点，提高了水处理效率，降低了处理成本，可广泛应用于各种水产养殖循环水的处理。
权利要求书
1.一种组合一体式水产养殖循环水处理装置，其特征在于：有内管(1)及套在内管(1)外面的外管(2)，外管(2)高于内管(1)，内管(1)下端有出水口(3)，外管(2)下端有进水口(4)，在所述内管(1)内固定有紫外线灯(5)，在所述外管(2)内从上至下依次设有滤料(6)、筛板(7)及充气气石(8)。
说明书
组合一体式水产养殖循环水处理装置
技术领域
本实用新型涉及一种室内水产养殖用循环水处理装置，尤其是一种结构简单、占地面积小、使用方便，即能杀灭致病菌(细菌、病原体和寄生虫等)，又能高效去除水中耗氧有机污染物和氨态氮的组合一体式水产养殖循环水处理装置。
背景技术
室内水产品养殖需要循环使用养殖水体，为此对循环水进行有效处理是水产品养殖的必要条件。目前，常用的水产养殖循环水处理装置有紫外线消毒器和过滤器等。紫外线消毒器的突出优点是灭菌(细菌、病原体和寄生虫等)效率高(达到99 %以上)、处理时间短，并且消毒过程中不添加任何化学物质，水体中不产生或残留任何对水生动物有害的物质，可以有效预防水产动物疾病发生，减少抗生素药物的使用。但是，使用紫外线消毒器仅可以灭菌，却不能去除养殖循环水中对养殖动物有害的耗氧有机污染物和氨态氮。过滤技术的优点是水处理效率高、滤速快，可有效去除养殖循环水中对养殖动物有害的耗氧有机污染物和氨态氮，但却没有灭菌的能力。为了克服紫外线消毒器和过滤器各自存在的问题，解决单一水处理装置在实际应用中的局限性，现已有将紫外线消毒器和过滤器作为水处理系统的组成部分，配合沉淀池、泡沫分离器和生物滤池等其他的水处理装置共同使用，以期达到较好的水处理效果。但是，系统结构复杂、制造及运行成本高、占地面积大、不便于使用和维护。
发明内容
本实用新型是为了解决现有水处理装置所存在的上述技术问题，提供一种结构简单、占地面积小、使用方便，即能杀灭致病菌(细菌、病原体和寄生虫等)，又能高效去除水中耗氧有机污染物和氨态氮的组合一体式水产养殖循环水处理装置。
本实用新型的技术解决方案是：一种组合一体式水产养殖循环水处理装置，其特征在于：有内管及套在内管外面的外管，外管高于内管，内管下端有出水口，外管下端有进水口，在所述内管内固定有紫外线灯，在所述外管内从上至下依次设有滤料、筛板及充气气石。
本实用新型是将紫外线消毒器及过滤器组合为一体，即可以灭菌又能实现污染物吸附过滤分离，具有结构简单、占地面积小、使用方便等优点，提高了水处理效率，降低了处理成本，可广泛应用于各种水产养殖循环水的处理。
