申请日2011.12.08
公开(公告)日2013.10.16
IPC分类号C02F1/74; C02F1/34
摘要
一综合且独立处理废水或污水的装置及使用其的系统。本装置需要很小的空间，且具有强力降低污水参数的能力。这种处理方法通过使用一个单独的反应器来实现，所述反应器进行电凝，电波动，电解气浮，电氧化和电水解，并将其在一高性能的单一的滗析器容器中消耗掉。所述装置包括反应器(4)，所述反应器(4)浓缩的污水排放到滗析器(5)，及收集所述反应器(4)泡沫的泡沫收集器(6)。所述滗析器(5)置于泡沫收集器(6)的旁边，有将泡沫收集到泡沫收集器(6)来减少泡沫的功能;全过程的进行不需要任何辅助循环装置。
权利要求书
1.处理工业污水和/或下水道污水综合紧凑单元包括一反应器(4)，其中的杂质被分解变成泡沫和重污泥，反应器将凝结的流出物传入滗析器(5)，并将它的泡沫传到泡沫收集器(6)，滗析器(5)被放置该泡沫收集器(6)旁边，能够将他的泡沫倾倒入收集器(6)，其特征在于，所述全过程是通过重力完成无需辅助的再循环设备。
2.根据权利要求1所述的用于废水或污水的处理综合紧凑装置，其特征在于，所述反应器(4)包括一中空部件，一类似于一有倾斜壁(4f)的漏斗的上部(4a)，和一下部漏出孔;一泡沫排出盘(4b)与所述泡沫收集器(6)连接;一具有排出管连接的下部基座(4c);和待处理的液体的入口孔(4d)，此外，所述反应器(4)中空部件包括多个电极(la)。
3.根据权利要求2所述的用于废水或污水的处理综合紧凑装置，其特征在于，所述多个电极(la)由绝缘体分离并连接到电力源。
4.根据权利要求3所述的用于废水或污水的处理综合紧凑装置，其特征在于，电极(la)是具有至少两个孔(lb)的板状，分离器(2)放置在所述电极(la)之间，且所述电极(la)和所述分离器(2)通过圆柱形导向轴(3)连接。
5.根据权利要求2所述的用于废水或污水的处理综合紧凑装置，其特征在于，在反应器的液体入口前，一些悬垂的电极被放置组成连续的包含电连接的电极的托盘，从而液体由于重力作用从一个纸盘流动到另一个托盘，直到它进入反应器(4)。
6.根据权利要求1所述的用于废水或污水的处理综合紧凑装置，其特征在于，所述滗析器(5)包括一中空部件，在其内部有一接近的滗析器流体入口管(12)分离板(13)，其包括第一部件(9)的第二倾斜部件(8)，且所述滗析器(5)的基座包括一斜面(11)和一排出管(5)。
7.根据权利要求1所述的用于废水或污水的处理综合紧凑装置，其特征在于，所述泡沫收集器(6)包括一上部安放喷洒部件的中空部件。
8.根据权利要求1所述的用于废水或污水的处理综合紧凑装置，其特征在于，所述反应器(4)，所述滗析器(5)，和所述泡沫收集器(6)都被放置在支撑结构(7a)上，所述反应器(4)静止在较低的结构(7c)上，所述滗析器(5)静止在较低的下部支撑结构(7b)上。

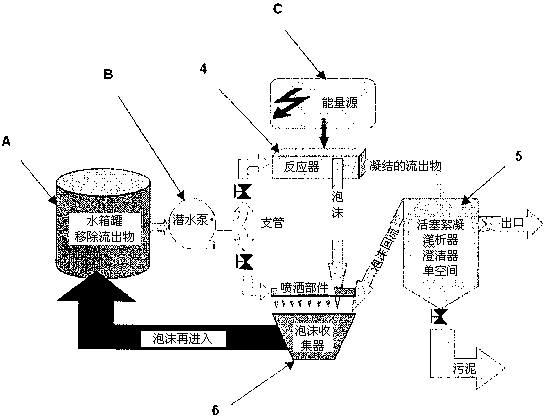

9.一包含根据权利要求1所述的用于废水或污水的处理综合紧凑装置的系统，其特征在于，包括具有一通过阀门连接到所述反应器(4)和所述泡沫收集器(6)的潜水泵(B)的蓄水箱(A)，反应器将凝结的污水排出进入滗析器(5)，将泡沫排出到泡沫收集器(6)，其中所述滗析器(5)也将泡沫排出到泡沫收集器(6)。
说明书
用于废水或污水的处理综合紧凑装置及其应用系统
技术领域
本发明涉及一种紧凑的综合用于废水或污水处理(有机废水)的装置及使用其的系统。本装置需要很小的空间，且具有强力降低污水参数的能力。这种处理方法通过使用一个单独的反应器来实现，所述反应器进行电凝，电波动，电解气浮，电氧化和电水解，并将其在一高性能的单一的滗析器容器中消耗掉。
背景技术
众所周知，工业，实验室，餐厅，医院，或其他污染废水发生器(甚至是那些污染水平很低的)经常未能遵从国内或是国际的污水参数，并且他们对环境造成了负面的影响。
这些机构或企业打算证明他们的违反污水规章的原因之一是为了做到不违章，他们需要具备一个可用的有效面来直线安装设备，从而对大面的工业来说需要移除高产的面，或者对有几个小面的小企业来说它更是不可能直接实现。
当前技术的发展现状是，一种减少组成污水处理空间的方法是通过絮凝作为添加化学制品中的结果。
这个过程的第一个问题是关于入境化工聚集加上移除后阶段污泥形式所述的化学制剂的处理的物流问题。根据工厂的大小，需要移动的可以从几百公斤到几吨。
第二个直接后果是，在每一种情况下，需要分析所述污泥是否是污染物，以下处理“有害废物”的过程是否应该进行。在这些情况下物流成本明显上升。
另外一个经常出现的问题是在污泥处理状态相关领域中，取决于待处理的体积，重污泥用尽可能是周期性的，或最多每2天。这项操作，根据在本领域中的现有系统，通常是很困难的，并且是由专业人员进行，从而增加了工艺成本。
电絮凝过程中需要复杂程序作为常规控制、清洗和重建工作的在反应器中所涉及的电极程序，辅助设备是必要的，如绞盘，起重机或索具。
本发明的对象之一是提供一种单元，用于有效处理污水，允许所有的，无论是国内还是国际的，工业、实验室、餐馆、医院，或其他排放污染废水的电力公司，即使是那些具有非常低的污染程度的企业使用，以符合严格的污水参数。 该装置成本较低，且具有最小的空间占用率，减少事先对土地的准备，并保证不存在对环境的负面影响。这种可能性显然延伸到所有这些有较大空间的行业，并希望增加他们产品的多种面，ci crnifif nntK/ irrmrrwin nualitv nf" pffhientc
本发明的另一个主要目的是提供一种系统，该系统可由没有特别的技术的任何人以简单的方式操作进行重污泥处理，例如，某人负责工厂维护。
本发明的另一个主要目的是提供一种单元，可由没有特别的技术的任何人以简单的方式操作在絮凝过程的反应器中进行电极控制，清洗和重建的操作，而不需要额外的设备，如绞盘，起重机或索具。
本发明的另一个目的是提供一个系统，允许该处理单元的应用程序具有特定的技术特性。
与现有技术相比的优点和差异
本发明的主要特点之一是通过使用现有的技术，与现今已知的通常的工厂相比现在的处理单元的大小大幅减小，运用已有的技术和创新的方法结合起来，包括一些重要点的改善。
此外，虽然待处理的废水的量是一样的，不仅减少了空间也降低的过程时间，同时降低了原料和维护成本。
和现有技术相比另一个重要的区别是，这个过程的目的，同时处理两个污染物群体，无论它们是有机的(污水或可致病的)还是无机的(工业级)。也可以将其应用到水净化过程。
此外，因为它是模块式设备，它可以前后相互连接，根据待处理的污水的污染程度。而且，它可以很容易通过中等作业车辆运送，因为它是一种紧凑的、重量轻的单元。
有关的现有技术的处理单元的另一个区别是，该过程产生的泥浆既不是有毒的也不是所有的工业的污染和/或污水垃圾，不包括放射性废物。
这是一个非常重要的结果对于这类污泥的处理和最终处置，在下部特定罐子的组合，与它们对应的连接处理。这使得重污泥处置过程中定期进行，可以通过任何包括没有特别资格的人操作(例如，一个人负责设备维护)，从而降低运营成本。
此外，反应器中所涉及的电极控制、清洗和重建的操作程序通过一个简单的方法进行，因为本设备的设计，不需要额外的辅助工具处理，如绞车，起重机或索具。
发明内容
处理工业污水和/或下水道污水综合紧凑单元包括一反应器，包含两种连续阶段的组合，优选铁和铝进行基本的电凝，电波动，电解气浮，电氧化和电水解处理。
为了说明目的，用户将安装本发明单位作为一收集流出物容器(蓄水箱)和通常公知系统的样本收集室之间的媒介。
提取的液体被视为从“蓄水箱”
它们被引入到反应器中。所述的泵，是污水进入设备是唯一的机电能源。
此外，进入反应器的流出物的流量的调节由一组阀门控制，这些阀门基于所需要的停留时间控制，保证过程是根据待处理的流体确定，以保证解决进程。此外，流体根据系统和电极的组装板曲折地通过反应器内的盘子，以增加的每个污染水的分子的处理时间。
由于流量是恒定的，在过程中含有离子和污泥的液体被导向并拖动，由于其表面的动力，从上部到下部滗析器。
在反应器的顶部有一个漏斗形的特别结构，下面将进行在更详细地描述，其中内部有一个泡沫陷阱，防止泡沫渗透到反应器。在同一时间，反应器产生的过量的泡沫通过在该反应器侧面的上清液收集，并且被导向到“泡沫收集器”。
在此容器中，泡沫通过潜水泵收集的液体被喷射和溶解，由于支管的作用它们不直接进入反应器。所述支管负责之前提到的流量调节。
上述喷涂是要达到这样的期望的效果，混合、溶解和拖动泡沫到水箱罐，因此它也可以是处理电路的一部分。
至于连接的滗析器，它的体积比反应器大几倍，但必须注意的是，在这个阶段，进入到反应器无需中间泵。
另一方面，从该反应器的上部单元，盘上的絮凝包含一系列砖石尖端形状以防止任何类型的紊流，并减少液体速度的损失。以这种方式，絮凝物或过程中污泥的快速沉淀得到了保证。当处理液体填充主滗析器，他们会流入上部的滗析器。
滗析器的上部倾斜，具有特殊功能的轴承支撑一系列的片材，由于它们之间的角度和距离，它们会造成絮状物的动能的损失，从而加速了处理进程。
在滗析器的上部，还有另外一个带有相应的泡沫陷阱的“漏斗”。已经处理的液体从这个漏斗中提取。它除去污染物及固体部分，在符合必要的要求时，在下水道系统，排水沟或井里排放。各部分的详细的说明突出部件容易维护和清洁，不仅仅是除去污泥还能改变电极。
