申请日2011.12.07
公开(公告)日2012.10.24
IPC分类号C02F3/30
摘要
本实用新型公开了一种处理难生化降解废水的厌氧水解系统。厌氧水解塔、第一过水管、好氧装置、第二过水管、二沉装置顺次相连，厌氧水解塔中部设有厌氧水解催化剂填料，厌氧水解塔底部设有布水器，进水泵、阀门、布水器顺次相连，厌氧水解塔外设有混合液回流泵，好氧装置底部设有曝气系统，曝气系统与鼓风机相连，二沉装置底部出口经二沉区污泥回流泵通过污泥回流管与好氧装置底部相连，二沉装置上部设有出水管。本实用新型的难生化降解废水的厌氧水解装置的工艺，适用于一切难生化降解废水，如印染废水、医化废水、造纸废水、垃圾渗滤液废水、焦化废水等;既可用于新建污水处理工程的难生化降解废水的处理，也可用于已建工程的改造。
权利要求书

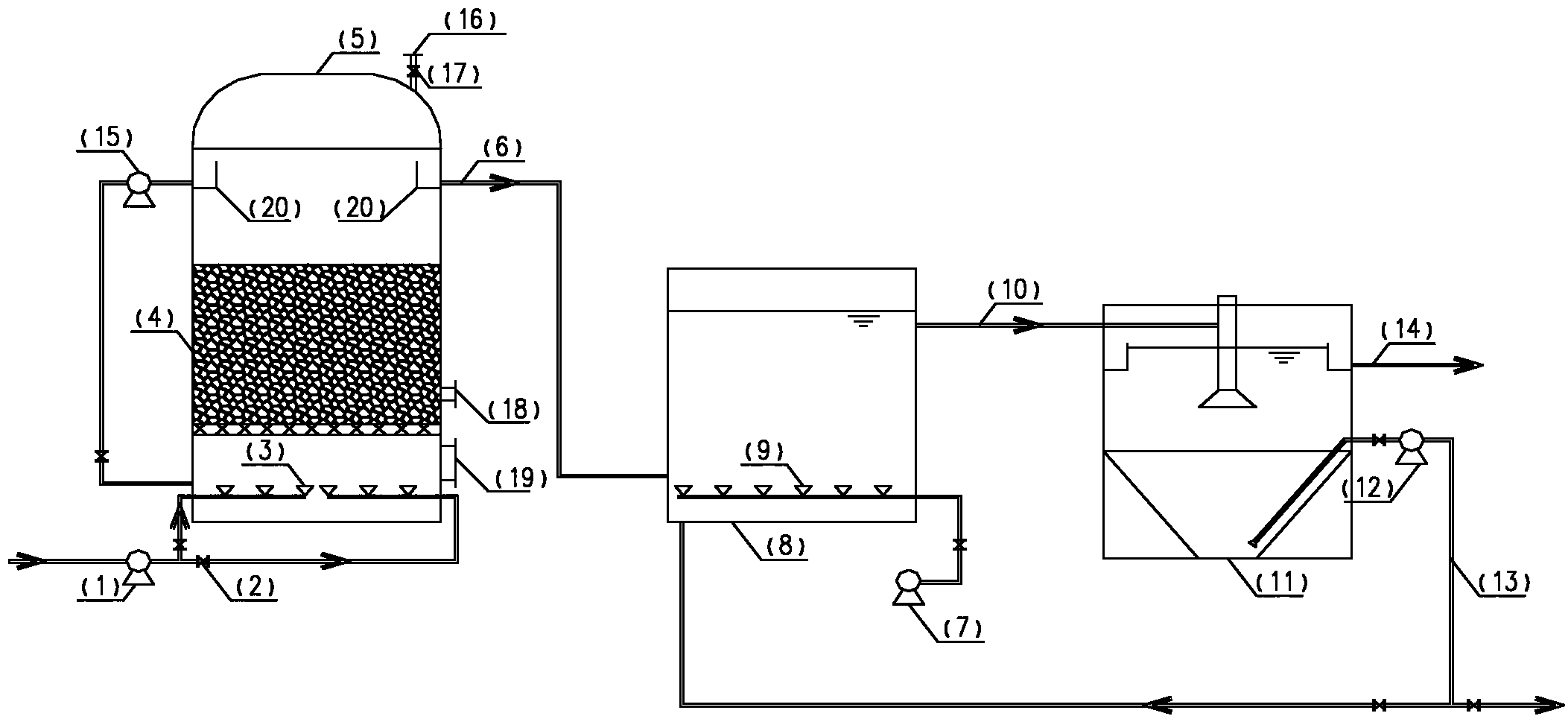

1.一种处理难生化降解废水的厌氧水解系统，其特征在于包括进水泵(1)、阀门(2)、布水器(3)、厌氧水解催化剂填料(4)、厌氧水解塔(5)、第一过水管(6)、鼓风机(7)、好氧装置(8)、曝气系统(9)、第二过水管(10)、二沉装置(11)、二沉区污泥回流泵(12)、污泥回流管(13)、出水管(14)和混合液回流泵(15);厌氧水解塔(5)、第一过水管(6)、好氧装置(8)、第二过水管(10)、二沉装置(11)顺次相连，厌氧水解塔(5)中部设有厌氧水解催化剂填料(4)，厌氧水解塔(5)底部设有布水器(3)，进水泵(1)、阀门(2)、布水器(3)顺次相连，厌氧水解塔(5)外设有混合液回流泵(15)，好氧装置(8)底部设有曝气系统(9)，曝气系统(9)与鼓风机(7)相连，二沉装置(11)底部出口经二沉区污泥回流泵(12)通过污泥回流管(13)与好氧装置(8)底部相连，二沉装置(11)上部设有出水管(14)。
说明书
一种处理难生化降解废水的厌氧水解系统
技术领域
本实用新型涉及环境工程技术领域，尤其涉及一种处理难生化降解废水的厌氧水解系统。
背景技术
随着城市进程的加快推进，工业企业的大量发展，另外，国家和企业对环境保护的越来越重视，清洁生产的同步实施，国家污染减排政策的实施，使得一些工业企业重视清洁生产，减少废水量的产生，使得废水的浓度增加，废水处理的难度也相应增加。这些高浓度、难生化降解的有机污染物进入水体后，能长时间残留在水体中，具有较强的毒性和致癌、致突变作用，并通过食物链积累、富集，最终进入动物或人体内产生毒性。高浓度、难生化降解的有毒有害工业废水，采用现有的传统处理法难以达标，必须开发出具有针对性的、可靠的新型处理技术。随着国家环境保护法规的日益严格，国家和地方政府将会对企业外排污水排放标准提出更高的要求。而目前工业企业外排水普遍具有低COD(100mg/L左右)、低B/C值、难生化处理的特点，这就要求开发出高效、低成本的污水深度处理技术，以适应日益严格的环保要求。
厌氧水解工艺是通过控制酸化过程,利用污泥中的厌氧微生物,可以将废水中非溶态或难降解的大分子有机物转化为溶态易降解的小分子有机物,显著提高废水的可生化性,因此越来越多地应用于各种难降解废水的预处理中,并且具有剩余污泥产量少、能耗低、操作简单、效果稳定等优点。通过长期的实践研究表明,影响水解酸化处理效率的主要因素是:进水布水的均匀性以及泥水混合的充分性。所以，提高厌氧水解技术的关键是处理好这两种主要因素。为此，科学家对水解酸化的形式研究出了多种不同的形式来弥补以上不足。水解酸化的布置形式可分为：升流式、推流式和折流式。各种反应方式各具特点也各有缺点。目前开发一种处理难生化降解废水的厌氧水解装置仍是环保领域的一个热点。
发明内容
本实用新型的目的是克服现有技术的不足，提供一种处理难生化降解废水的厌氧水解系统。
处理难生化降解废水的厌氧水解系统包括进水泵、阀门、布水器、厌氧水解催化剂填料、厌氧水解塔、第一过水管、鼓风机、好氧装置、曝气系统、第二过水管、二沉装置、二沉区污泥回流泵、污泥回流管、出水管和混合液回流泵;厌氧水解塔、第一过水管、好氧装 置、第二过水管、二沉装置顺次相连，厌氧水解塔中部设有厌氧水解催化剂填料，厌氧水解塔底部设有布水器，进水泵、阀门、布水器顺次相连，厌氧水解塔外设有混合液回流泵，好氧装置底部设有曝气系统，曝气系统与鼓风机相连，二沉装置底部出口经二沉区污泥回流泵通过污泥回流管与好氧装置底部相连，二沉装置上部设有出水管。
本实用新型与现有技术相比具有的有益效果是：
1)本工艺中的水解装置结构简洁紧凑，布水均匀，操作运行管理方便。
2)本工艺中的水解酸化工段能充分提高难生化降解废水的可生化性，使后续好氧工段能更好发挥作用。
3)本工艺中的水解酸化工段中通过加载经过活化过的催化剂，更能提高难生化降解废水的可生化性。
4)本工艺既可用于新建污水处理工程，也可用于已建工程的改造。
