摘要
本实用新型公开了一种污水处理混合装置，它是在污水管道内加入混凝剂进行污水处理，在加入混凝剂的同时加入用于提高混凝效率的复合元素，并在混凝剂和复合元素进入污水管道内后进行碰撞混合处理。本实用新型通过对混凝剂和复合元素进入污水后，随同污水一起流动的过程中进行碰撞混匀处理，产生了意想不到的技术效果：在针对一些难度大，分子结构复杂的废水，在节省30%以上混凝剂的同时，处理效果可至少提升30%，特别是对一些痕量污染物，如氮氨等去除有显著效果，而且在化学需氧量达到100mg/L以下时，残留铝离子仅为0.1g/L，远远低于采用常规混凝技术时所带来的残留混凝剂离子含量，可降低40%以上，避免给水带来二次污染。
权利要求书

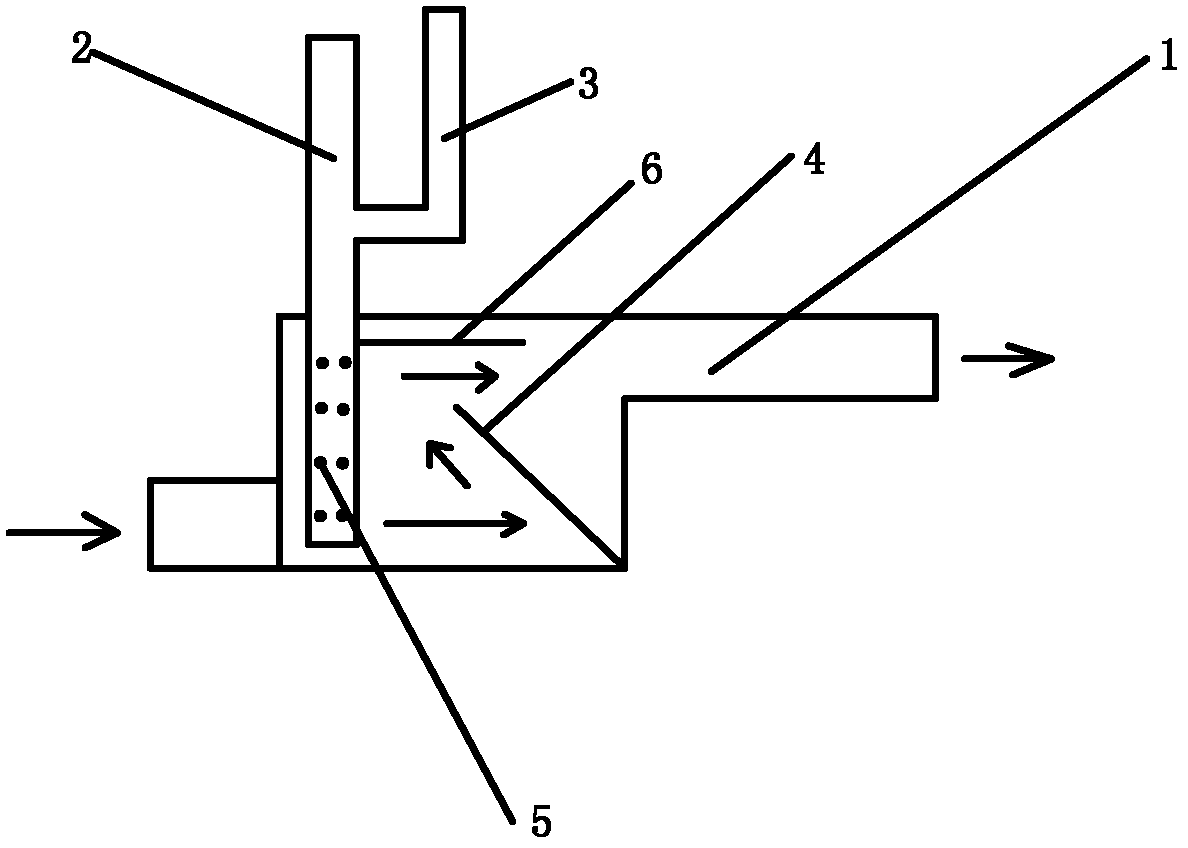

1.一种污水处理混合装置，包括污水管道(1)，污水管道(1) 内设有喷药管道(2)，喷药管道(2)上设有喷药口(5)，喷药管道 (2)上还设有至少一个附加管道(3)，附加管道(3)和喷药管道(2) 的连接口与喷药口(5)的距离为5～50cm，其特征在于：在喷药管 道(2)的喷药口后方的污水管道(1)上设有碰撞混合装置。
2.根据权利要求1所述的污水处理混合装置，其特征在于：所 述碰撞混合装置包括一个斜挡板(4)和设置在斜挡板(4)上方的横 挡板(6)。
3.根据权利要求2所述的污水处理混合装置，其特征在于：所 述斜挡板的倾斜角度为30～60°。
4.根据权利要求3所述的污水处理混合装置，其特征在于：所 述斜挡板的倾斜角度为45°。
说明书
一种污水处理混合装置
技术领域
本实用新型涉及一种污水处理混合装置，属于污水处理技术领 域。
背景技术
现有技术中，在污水处理和水质净化中，混凝是其中一个重要的 单元，它是通过混凝剂改变水中颗粒物的状态，使水中的悬浮性成分 和胶体成分脱稳，在一定的条件下形成可沉淀或气浮分离的絮体，然 后通过沉淀或气浮，使其分离。在混凝处理中，使用的混凝剂是处理 的关键。针对目前在治疗水污染中，化学混凝剂在实际应用中的现状， 本发明的申请人发明了一种污水中加入混凝剂的方法及装置，并在 2006年12月8日申请了中国发明专利，于2007年5月30日公开， 并最终授权，该专利申请号为200610201240.3。该发明专利公开了 一种在混凝处理过程中增加了提高混凝剂效率的复合元素，以减少混 凝剂的使用，降低水质中的残留，提高污水处理的效率与质量。
实用新型内容
本实用新型的目的在于，提供一种污水处理混合装置。它在污水 处理过程中，可以进一步提升混凝效果。
本实用新型的技术方案：一种污水处理混合装置，包括污水管道， 污水管道内设有喷药管道，喷药管道上设有喷药口，喷药管道上还设 有至少一个附加管道，附加管道和喷药管道的连接口与喷药口的距离 为5～50cm(最佳为10～40cm)，在喷药管道的喷药口后方的污水管 道上设有碰撞混合装置。
前述的污水处理混合装置中，所述碰撞混合装置包括一个斜挡板 和设置在斜挡板上方的横挡板。
前述的污水处理混合装置中，所述斜挡板的倾斜角度为30～60 °。
前述的污水处理混合装置中，所述斜挡板的倾斜角度为45°。
与现有技术相比，本实用新型通过对混凝剂和复合元素进入污水 后，随同污水一起流动的过程中进行碰撞混匀处理，减少了混匀处理 的时间，产生了意想不到的技术效果：在针对一些难度大，分子结构 复杂的废水，在节省30%以上混凝剂的同时，处理效果可至少提升 30%，特别是对一些痕量污染物，如氮氨等去除有显著效果，而且在 化学需氧量达到100mg/L以下时，残留铝离子仅为0.1g/L，远远低 于采用常规混凝技术时所带来的残留混凝剂离子含量，可降低40%以 上，避免给水带来二次污染。
申请人对不同的污水处理方法对处理前后的水质进行了测试：
1、测试项目及方法：
pH值，GB/T6920-1986玻璃电极法;
化学需氧量(COD)，GB/T11914-1989重铬盐酸法;
氨氮(NH3-N)，GB/T7479-1987纳氏试剂比色法。
2、测试结果：
从上表中可以看出，通过本实用新型的方法处理后，水质的pH 值下降幅度比采用常规PAC处理的要小，因此可适用于中性水质的处 理;且氨氮去除效果明显提升;COD也明显好转;而且通过本实用新 型的改进后，混凝产生的凝聚力加强，沉淀物不易破碎，易于分离。
