申请日2012.02.10
公开(公告)日2012.10.31
IPC分类号E03C1/122
摘要
一种小规模化学实验污水分流存放装置,属于化学实验污水收集装置技术领域。在中学、大学和工厂化验室化学实验中产生的化学污水一般都随着现有的排污管道流走,这些化学污水难处理污染环境。该实用新型的技术方案为:侧支管(5)的一端和连通管(3)固定连接相通,其另一端为出污水口(10)与进污水漏斗(12)对应相通,进污水漏斗(12)和带箱盖(7)的化学污水收集箱(6)固定连接相通;带开关(8)的污水排出管(9)与化学污水收集箱(6)固定连接相通,在侧支管(5)和连通管(3)的接合处设置有三通开关(4)。它的优点是:使用它收集化学实验污水操作简单方便,减少环境污染。
权利要求书

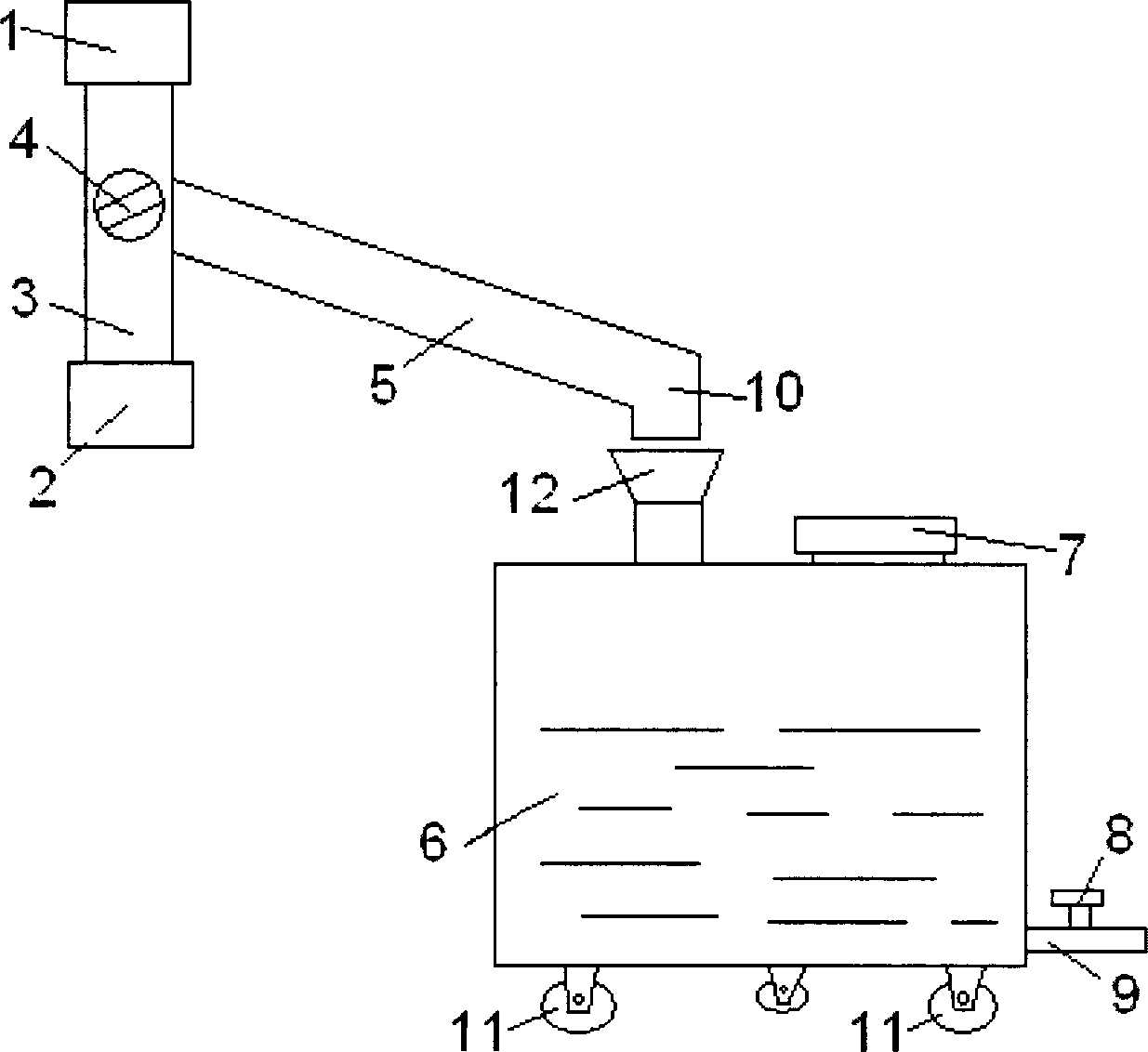

1.一种小规模化学实验污水分流存放装置,其特征是:连通管(3)的上下两端分别设 置有上螺纹活结(1)和下螺纹活结(2),侧支管(5)的一端和连通管(3)固定连接相通, 其另一端为出污水口(10)与进污水漏斗(12)对应相通,进污水漏斗(12)和带箱盖(7) 的化学污水收集箱(6)固定连接相通;带开关(8)的污水排出管(9)与化学污水收集箱(6) 固定连接相通,化学污水收集箱(6)的底面上安装有万向轮(11),在侧支管(5)和连通管 (3)的接合处设置有三通开关(4)。
说明书
一种小规模化学实验污水分流存放装置
技术领域
本实用新型涉及化学实验污水收集装置技术领域,更具体的讲是一种小规模化学实验污水分流存放装置。
背景技术
在中学、大学和工厂化验室化学实验中产生的化学污水一般都随着现有的排污管道流走, 这些化学污水难处理污染环境并有可能流入水源地或渗入地下影响饮用水安全,因此这些污 水应该在倾倒时单独收集起来进行处理,但至今没有采取很好的措施收集这些污水。
发明内容
为克服上述缺点,本实用新型的目的是设计一种小规模化学实验污水分流存放装置。它 的技术方案为:连通管的上下两端分别设置有上螺纹活结和下螺纹活结,侧支管的一端和连 通管固定连接相通,其另一端为出污水口与进污水漏斗对应相通,进污水漏斗和带箱盖的化 学污水收集箱固定连接相通;带开关的污水排出管与化学污水收集箱固定连接相通,化学污 水收集箱的底面上安装有万向轮,在侧支管和连通管的接合处设置有三通开关。该实用新型 的优点是:该小规模化学实验污水分流存放装置结构设计合理,构思巧妙新颖,使用它收集 化学实验污水操作简单方便省时省力避免了对饮用水源的污染,使用它使其单独分类单独处 理节约处理污水成本减少环境污染。
