废水回用反渗透处理装置及其方法

发布时间:2018-9-1 21:29:48  中国污水处理工程网

  申请日2011.12.06

  公开(公告)日2012.07.04

  IPC分类号C02F1/44

  摘要

  本发明涉及一种废水回用反渗透处理装置及其方法,它包括采用循环排列的序列方式运行的反渗透装置,该反渗透装置包括若干反渗透装置膜组以及至少一组可替换反渗透装置膜组的备用反渗透装置膜组。所述处理方法包括以下步骤:废水回用反渗透处理装置工作;判断废水回用反渗透处理装置中的反渗透装置膜组是否满足清洗条件;将备用反渗透装置膜组替换反渗透装置膜组。本发明将反渗透系统运行方式同进水水质相结合,采用循环排列的序列方式运行反渗透装置。本发明的处理装置具有以下优点:反渗透装置中每一根膜管的运行工况趋于一致,避免某支膜元件寿命较短;清洗期间反渗透系统能正常运行,提高了系统的稳定性和连续性。

  权利要求书

  1.一种废水回用反渗透处理装置,其特征在于:它包括采用循环排列的序列方式运行的反渗透装置,所述反渗透装置包括若干反渗透装置膜组以及至少一组可替换反渗透装置膜组的备用反渗透装置膜组。

  2.如权利要求1所述的废水回用反渗透处理装置,其特征在于:所述反渗透装置包括若干组并列的管道。

  3.如权利要求1或2所述的废水回用反渗透处理装置,其特征在于:所述反渗透装置膜组中均设有反渗透膜。

  4.如权利要求1所述的废水回用反渗透处理装置,其特征在于:所述反渗透装置膜组之间分为反渗透工艺一段以及反渗透工艺二段,所述反渗透工艺一段与反渗透工艺二段按照2:1排列。

  5.一种废水回用反渗透处理方法,采用如权利要求1所述的废水回用反渗透处理装置,其特征在于,包括以下步骤:

  (1)废水回用反渗透处理装置工作;

  (2)判断废水回用反渗透处理装置中的反渗透装置膜组是否满足清洗条件,若是,则执行步骤(3);若否,则执行步骤(1);

  (3)将备用反渗透装置膜组替换反渗透装置膜组。

  6.如权利要求5所述的废水回用反渗透处理方法,其特征在于:所述步骤(3)之后还包括清洗替换下来的反渗透装置膜组。

  说明书

  废水回用反渗透处理装置及其方法

  技术领域

  本发明属水处理领域,具体地说是涉及一种废水回用反渗透处理装置及其方法。

  背景技术

  经处理达标后的废水,普遍存在含盐量偏高无法直接回用,需利用反渗透工艺对其进行进一步的深度处理。对于废水而言,传统的分段式膜组运行方式,容易导致各段膜元件负荷不均匀,出现第一段膜管的第一支膜元件产水量最大和最后一段膜管的最后一支膜元件进水污染物浓度最高,导致反渗透系统两端膜元件寿命较短,影响系统正常运行,即出现“木桶效应”。此外,由于废水水质较差,反渗透装置易产生膜污染,因而需要频繁停机清洗,导致系统需要停机清洗,影响系统的连续稳定运行,导致系统产水量减少。

  针对反渗透系统两端膜元件易出现木桶短板效应和频繁清洗影响系统的连续稳定运行这两个问题,寻求一种简易实用的反渗透处理工艺,在满足系统产水水量和产水水质的前提下,减少膜系统短板效应的产生,实现系统的连续稳定运行。

  有鉴于此,寻求一种废水回用反渗透处理装置及其方法成为该领域技术人员的追求目标。

  发明内容

  本发明的任务是提供一种废水回用反渗透处理装置及其方法,它克服了现有技术的困难,采用循环排列的序列方式运行反渗透装置,该反渗透装置包括若干反渗透装置膜组以及至少一组可替换反渗透装置膜组的备用反渗透装置膜组,经过一定时间的运行,运行的膜组中的1组膜(通常是负荷最高的膜组)退出运行序列,由备用膜组顶替参与运行,退出运行序列的膜组彻底清洗后成为最新的备用膜组。这种运行方式使得每一支膜管的运行工况趋于一致,避免出现“木桶短板效应”。

  本发明的技术解决方案如下:

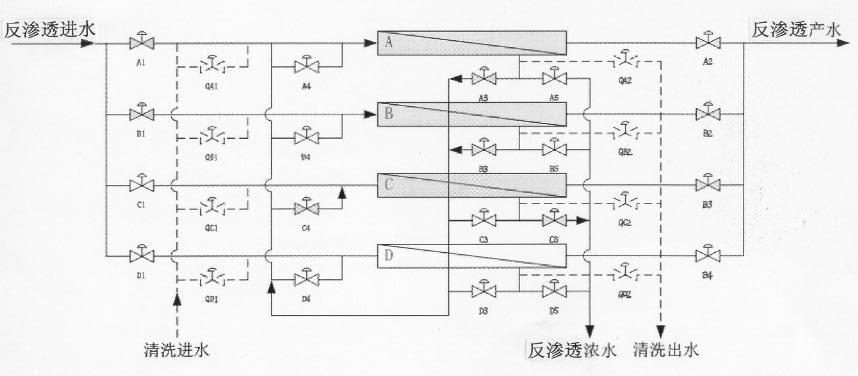

  一种废水回用反渗透处理装置,它包括采用循环排列的序列方式运行的反渗透装置,所述反渗透装置包括若干反渗透装置膜组以及至少一组可替换反渗透装置膜组的备用反渗透装置膜组。

  所述反渗透装置包括若干组并列的管道。

  所述反渗透装置膜组中均设有反渗透膜。

  所述反渗透装置膜组之间分为反渗透工艺一段以及反渗透工艺二段,所述反渗透工艺一段与反渗透工艺二段按照2:1排列。

  一种废水回用反渗透处理方法,采用上述的废水回用反渗透处理装置,包括以下步骤:

  (1)废水回用反渗透处理装置工作;

  (2)判断废水回用反渗透处理装置中的反渗透装置膜组是否满足清洗条件,若是,则执行步骤(3);若否,则执行步骤(1);

  (3)将备用反渗透装置膜组替换反渗透装置膜组。

  所述步骤(3)之后还包括清洗替换下来的反渗透装置膜组。

  本发明提供一种适合于废水回用的膜组合工艺及反渗透处理装置。本发明中的备用膜组顶替参与运行,保证清洗期间反渗透系统仍能正常运行,清洗后的膜组彻底清洗后,成为最新的备用膜组。本装置的膜组排列方式为可变式,即每个膜组循环地成为第一段膜、第二段膜……,使得每个膜组的运行负荷趋于一致,延长膜的使用寿命。

  本发明是废水回用反渗透处理工艺,是将反渗透系统运行方式同进水水质相结合,采用循环排列的序列方式运行反渗透装置。本发明的装置具有以下优点:

  1、反渗透装置中每一根膜管的运行工况趋于一致,避免某支膜元件寿命较短。

  2、清洗期间反渗透系统能正常运行,提高了系统的稳定性和连续性。
