生活污水同步脱氮除磷处理设备

发布时间:2018-9-1 21:34:39  中国污水处理工程网

  申请日2011.12.06

  公开(公告)日2012.06.27

  IPC分类号C02F3/30

  摘要

  本发明涉及一种生活污水同步脱氮除磷处理设备,该设备具有生活污水预处理后依次进入的厌氧区、缺氧区、好氧区以及混合区,该设备的底部还设置有可供沉淀物沉淀并外排的沉淀区。该生活污水同步脱氮除磷处理设备无需管道连接即可解决混合液回流问题,可达到中水回流标准。

  权利要求书

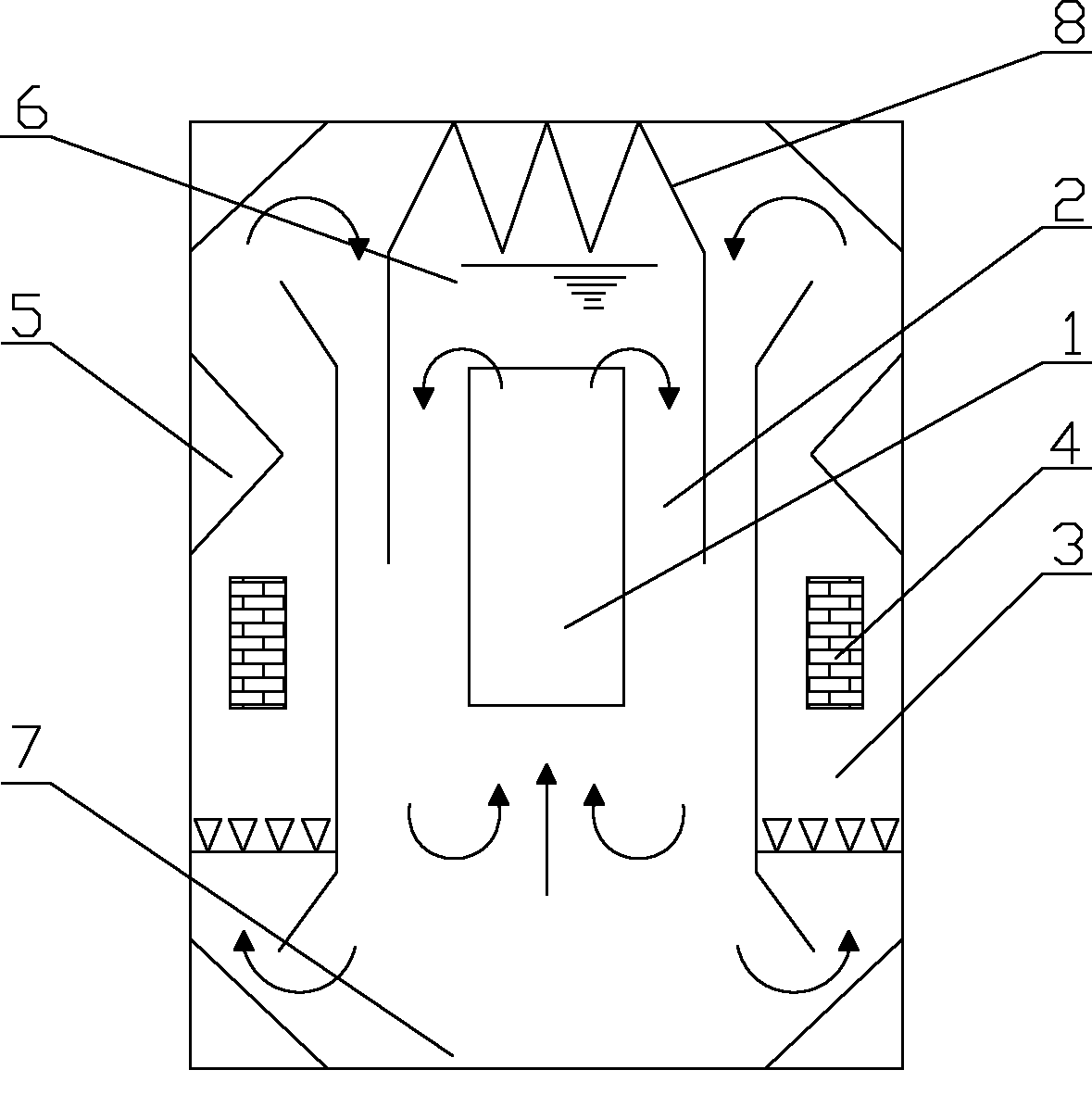

  1.一种生活污水同步脱氮除磷处理设备,其特征在于:该设备具有生活污 水预处理后依次进入的厌氧区(1)、缺氧区(2)、好氧区(3)以及混合区(6), 该设备的底部还设置有可供沉淀物沉淀并外排的沉淀区(7)。

  2.根据权利要求1所述的生活污水同步脱氮除磷处理设备,其特征在于: 所述的好氧区(3)内设置有曝气处理后混合液排出的负离子纤维膜过滤器(4) 和可减缓水体上升流速的倒角(5)。

  3.根据权利要求1所述的生活污水同步脱氮除磷处理设备,其特征在于: 所述的混合区(6)的上方设置有两相引流分离器(8)。

  4.根据权利要求3所述的生活污水同步脱氮除磷处理设备,其特征在于: 所述的设置在混合区(6)上方的两相引流分离器(8)上开设有孔。

  说明书

  生活污水同步脱氮除磷处理设备

  技术领域

  本发明涉及一种无需管道连接即可解决混合液回流问题,可达到中水回流 标准的生活污水同步脱氮除磷处理设备。

  背景技术

  生活污水中具有氮元素和磷元素,为了脱氮除磷,现有技术中需要使用很 多的管道连接来解决混合液回流的问题,成本较高,同时处理后的生活污水的 常常不能达到中水回流的标准。

  发明内容

  本发明要解决的技术问题是:为了解决上述背景技术中提出的问题,本发 明提供一种生活污水同步脱氮除磷处理设备,它无需管道连接即可解决混合液 回流问题,可达到中水回流标准。

  本发明解决其技术问题所采用的技术方案是:该设备具有生活污水预处理 后依次进入的厌氧区、缺氧区、好氧区以及混合区,该设备的底部还设置有可 供沉淀物沉淀并外排的沉淀区。

  进一步地:好氧区内设置有曝气处理后混合液排出的负离子纤维膜过滤器 和可减缓水体上升流速的倒角。

  进一步地:混合区的上方设置有两相引流分离器。

  进一步地:设置在混合区上方的两相引流分离器上开设有孔。

  本发明的有益效果:本发明具有以下优点:

  一、整个工艺不设内循环泵,不需要搅拌器,可实现自然循环,节省能耗;

  二、反应系统内德厌氧区、缺氧区和好氧区既能相对独立,又绝对统一, 利用内源碳进行脱氮除磷,去除效果好;

  三、流程十分简单紧凑,节省了基建投资和土地面积。
