申请日2011.12.06
公开(公告)日2012.07.11
IPC分类号B01D21/02; B01D47/02
摘要
本实用新型提供了一种喷砂除尘废水处理池，包括储水池、污水池、排污管和溢流管;储水池设置在水浴除尘器的底部，储水池的池底高于污水池的池底;排污管的一端安装在储水池的池底，排污管的另一端与污水池内连通;溢流管的一端安装在储水池的上部，溢流管的另一端与污水池内连通;排污管上安装有排污电磁阀Ⅰ，污水池的池底安装有排污电磁阀Ⅱ。本实用新型利用储水池和污水池将水浴除尘后的污水进行沉淀，污水池内上表面的清水可重复利用，底部的污垢可通过排污电磁阀Ⅱ定期排放，使污水达到净化，避免污染环境。
权利要求书

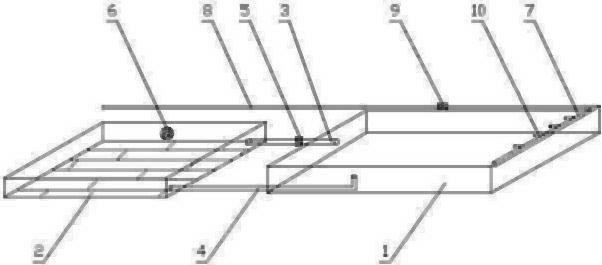

1.一种喷砂除尘废水处理池，其特征在于：包括储水池(1)、污水池(2)、排污管(3)和溢流管(4);所述储水池(1)设置在水浴除尘器的底部，储水池(1)的池底高于污水池(2)的池底;所述排污管(3)的一端安装在储水池(1)的池底，排污管(3)的另一端与污水池(2)内连通;所述溢流管(4)的一端安装在储水池(1)的上部，溢流管(4)的另一端与污水池(2)内连通;所述排污管(3)上安装有排污电磁阀Ⅰ(5)，污水池(2)的池底安装有排污电磁阀Ⅱ(6)。
2.根据权利要求1所述的喷砂除尘废水处理池，其特征在于：所述储水池(1)的顶部安装有喷水管(7)，所述喷水管(7)与进水管(8)连接，喷水管(7)与进水管(8)连接的管路上安装有清洗电磁阀(9)。
说明书
喷砂除尘废水处理池
技术领域
本实用新型涉及一种废水处理池，尤其涉及一种喷砂除尘废水处理池。
背景技术
喷砂房内一般都配置有喷砂除尘器，现有技术中的喷砂除尘器主要有两种：一种为布袋除尘器，随着设备使用时间的增长，除尘效果大大减弱，喷砂除尘器排出的气体往往达不到国家标准的要求，污染环境;而且必须定期更换布袋除尘器内的布袋并进行清洗，既增加了设备运行成本，且除尘效果也不佳;第二种为水浴除尘器，水浴除尘器克服了布袋除尘的缺点，具有成本低，除尘效果更佳的优点。但现有的水浴除尘器进行水浴除尘后直接排放，既极大的污染环境，又造成水资源浪费。
实用新型内容
针对上述现有技术中存在的上述不足，本实用新型提供了一种对水浴除尘后的污水进行处理，避免污染环境的喷砂除尘废水处理池。
本实用新型的目的是这样实现的：喷砂除尘废水处理池，包括储水池、污水池、排污管和溢流管;所述储水池设置在水浴除尘器的底部，储水池的池底高于污水池的池底;所述排污管的一端安装在储水池的池底，排污管的另一端与污水池内连通;所述溢流管的一端安装在储水池的上部，溢流管的另一端与污水池内连通;所述排污管上安装有排污电磁阀Ⅰ，污水池的池底安装有排污电磁阀Ⅱ。
作为本实用新型的一种优选方案，所述储水池的顶部安装有喷水管，所述喷水管与进水管连接，喷水管与进水管连接的管路上安装有清洗电磁阀。
本实用新型的有益效果是：本实用新型利用储水池和污水池将水浴除尘后的污水进行沉淀，污水池内上表面的清水可重复利用，底部的污垢可通过排污电磁阀Ⅱ定期排放，使污水达到净化，避免污染环境。
