污泥干化场

发布时间:2018-9-1 21:52:59  中国污水处理工程网

  申请日2011.12.06

  公开(公告)日2012.07.25

  IPC分类号C02F11/12

  摘要

  本实用新型涉及一种污泥干化场,具有由柱体架高的干化场本体,干化场本体远离地面的一端设置有进泥管,干化场本体靠近地面的一端设置有排水管,排水管与集水池相互连接,干化场本体内设置有螺旋状的热蒸汽管道。该污泥干化场可以充分的利用高温废气或高温废水快速干燥污泥,不会受到天气的限制,且成本较低。

  权利要求书

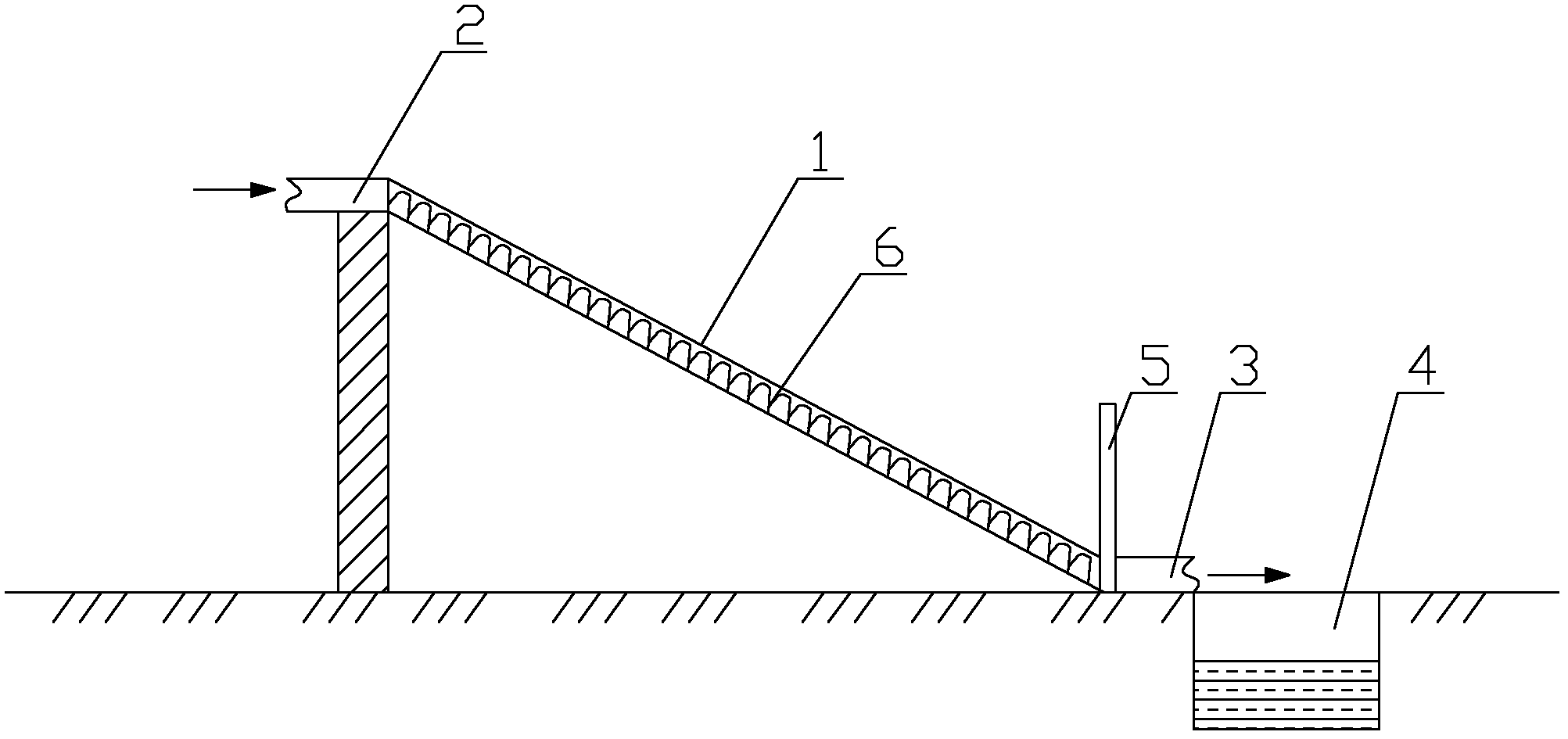

  1.一种污泥干化场,其特征在于:具有由柱体架高的干化场本体(1),干 化场本体(1)远离地面的一端设置有进泥管(2),干化场本体(1)靠近地面 的一端设置有排水管(3),排水管(3)与集水池(4)相互连接,干化场本体 (1)内设置有螺旋状的热蒸汽管道(6)。

  2.根据权利要求1所述的污泥干化场,其特征在于:所述干化场本体(1) 与排水管(3)相接触的部分设置有渗滤挡板(5)。

  3.根据权利要求1所述的污泥干化场,其特征在于:所述干化场本体(1) 的底部和排水管(3)的底部均设置有防渗膜。

  4.根据权利要求1所述的污泥干化场,其特征在于:所述干化场本体(1) 与地面之间的夹角为20~40°。

  5.根据权利要求1所述的污泥干化场,其特征在于:所述干化场本体(1) 内设置有可拆卸隔板。

  说明书

  污泥干化场

  技术领域

  本实用新型涉及一种可以充分的利用高温废气或高温废水快速干燥污泥的 污泥干化场。

  背景技术

  目前用来干燥污泥的方法大致有两种:第一种是利用干燥机来干燥污泥, 这种方法需要消耗很大的电能;第二种是利用板框压滤机来干燥污泥,这种方 法具有处理不彻底,费用高等缺点。

  实用新型内容

  本实用新型要解决的技术问题是:为了解决上述背景技术中提出的问题, 本实用新型提供一种污泥干化场,它可以充分的利用高温废气或高温废水快速 干燥污泥,不会受到天气的限制,且成本较低。

  本实用新型解决其技术问题所采用的技术方案是:一种污泥干化场,具有 由柱体架高的干化场本体,干化场本体远离地面的一端设置有进泥管,干化场 本体靠近地面的一端设置有排水管,排水管与集水池相互连接,干化场本体内 设置有螺旋状的热蒸汽管道。

  为了避免污泥进入排水管,进而进入集水池中,所以干化场本体与排水管 相接触的部分设置有渗滤挡板。

  为了防止污水下渗,污染地下水源,所以干化场本体的底部和排水管的底 部均设置有防渗膜。

  为了提高排水的速度,提高污泥的干化速度,所以干化场本体与地面之间 的夹角为20~40°。

  为了提高干化场的利用率,根据污泥的状态安装,将干化场分隔成若干块, 所以干化场本体内设置有可拆卸隔板。

  本实用新型的有益效果:本实用新型的污泥干化场的干化场本体内设置有 螺旋状的热蒸汽管道,可以充分利用一些企业在生产中产生的高温废气或高温 废水来快速干燥污泥,不会受到天气的限制,且成本较低;由于干化场本体与 排水管相接触的部分设置有渗滤挡板,所以可以避免污泥进入到排水管,进而 避免污泥进入到集水池中;由于干化场本体的底部和排水管的底部均设置有防 渗膜,所以可以防止污水下渗,污染地下水源;由于干化场本体与地面之间的 夹角为20~40°,所以可以进一步提高排水的速度,提高污泥干化速度;由于 干化场本体内设置有可拆卸隔板,所以可以根据污泥状态安装,这样可以将干 化场分隔成若干块,以便于提高干化场的利用率。
