申请日2011.12.06
公开(公告)日2012.07.18
IPC分类号C02F1/78; C02F101/34; B01J23/10; C01F17/00
摘要
催化臭氧化技术是基于催化剂和臭氧化相结合的高级氧化降解过程,关键在于高效催化剂的开发与应用。本发明将三价钕离子通过简便的化学沉淀、水热、煅烧处理,开发了氧化钕纳米催化剂并提出了其使用方法,开创了稀土氧化物纳米材料在水处理中的应用新领域。所得纳米结构尺度均匀、分散性好,在臭氧化降解苯酚中显示了良好的催化性能,具有广阔的应用前景。
权利要求书
1.一种以纳米氧化钕作为催化剂的臭氧化水处理方法,其特征在于在臭氧化水处理的 体系中加入纳米氧化钕材料作为催化剂,促进苯酚类有机污染物的降解,步骤为: (1)纳米氧化钕的制备:配制含三价钕离子(Nd3+)0.01-0.1mol·L-1的钕盐水溶液和5 mol·L-1的NaOH溶液,搅拌下将NaOH溶液缓慢滴加入钕盐溶液中,至混合物的pH变 为10,继续搅拌10min,将溶液转移至聚四氟乙烯内衬反应釜中,在120-180℃下反 应12h,反应结束,冷却至室温,过滤,洗涤沉淀至pH为中性,将沉淀烘干并在空 气气氛中500℃煅烧2h,获得纳米氧化钕;
(2)臭氧化水处理:将得到的纳米氧化钕样品作为催化剂加入到臭氧化水处理体系中, 通入臭氧,同时开动搅拌、降解水中有机污染物;
(3)纳米氧化钕样品的回收:臭氧化处理完毕,通过静置、离心或过滤,将纳米氧化 钕样品从水溶液中分离出来,用于下一次的催化过程。
2.根据权利要求1所述的以纳米氧化钕作为催化剂的臭氧化水处理方法,添加催化剂 的量与所处理废水的质量之比为0.001。
说明书
一种以纳米氧化钕作为催化剂的臭氧化水处理方法
技术领域
本发明属于水处理和环境催化领域,涉及一种以纳米氧化钕作为催化剂的臭氧化 水处理方法。
背景技术
稀土氧化物作为发光材料、磁性材料、超导体、高性能陶瓷、紫外线吸收剂等在 功能材料的各个领域得到了广泛的应用。稀土化合物具有较高的催化活性,特别是稀 土氧化物作为催化剂时,具有成本低、活性高、选择性好等特点。稀土氧化物作为催 化剂主要应用在石油裂化、橡胶合成、氨合成、环境保护等领域,而与传统的体相催 化剂相比,纳米材料的使用能较大程度的提高催化剂的催化效率。
近年来,稀土纳米材料在国内外的许多研究都取得了不少成果,而纳米稀土氧化 物作为稀土化合物中重要的一类,表现出了更加优越的性能。随着纳米稀土氧化物的 制备方法的完善,使其在功能性材料、催化剂等领域的应用更加具备了可行性。
催化臭氧化技术是近年发展起来的、在常温常压下将有机物氧化的方法,它是基 于催化剂和臭氧化相结合的高级氧化降解过程,其目的在于促进污染物的降解、提高 臭氧利用率从而降低运行成本,关键在于高效催化剂的开发与应用。本发明致力于开 发高效实用的稀土纳米催化剂,在此基础上提供臭氧化水处理方法。
发明内容
本发明的目的是通过简便的水热法,开发了氧化钕纳米催化剂并提出了其使用方 法。本发明的目的可以通过以下技术方案实现:
(1)纳米氧化钕的制备:配制含三价钕离子(Nd3+)0.01-0.1mol·L-1的钕盐水溶液 和5mol·L-1的NaOH溶液,搅拌下将NaOH溶液缓慢滴加入钕盐溶液中,至混合物的 pH变为10,继续搅拌10min,将溶液转移至聚四氟乙烯内衬反应釜中,在120-180℃ 下反应12h,反应结束,冷却至室温,过滤,洗涤沉淀至pH为中性,将沉淀烘干并 在空气气氛中500℃煅烧2h,获得纳米氧化钕;
(2)臭氧化水处理:将得到的纳米氧化钕样品作为催化剂加入到臭氧化水处理体 系中,通入臭氧,同时开动搅拌、降解水中有机污染物;
(3)纳米氧化钕样品的回收:臭氧化处理完毕,通过静置、离心或过滤,将纳米 氧化钕样品从水溶液中分离出来,用于下一次的催化过程。
在实验过程中,我们发现pH达到10时,得到的氧化钕纳米材料结构均匀,所得 纳米催化剂的量与所处理废水的质量之比为0.001、反应温度在室温时即可达到较好的 催化效果。

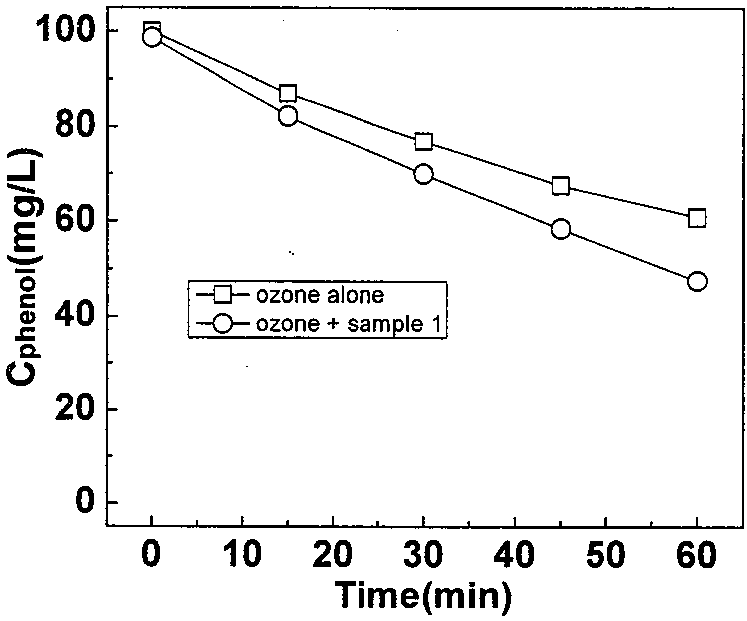

本发明的有益效果:在不同钕离子(Nd3+)起始浓度和不同水热温度下获得略有差 异的样品,在相同的臭氧投入量、催化剂量、反应温度下,对污水中有机污染物的降 解速率均有所加快,矿化程度有所提高。与现有处理方法相比较,本发明提出的水处 理方法具有显著的特点:
(1)纳米氧化钕的制备方法操作简单,原料易得,合成过程周期短,无毒无污染。
(2)纳米氧化钕颗粒尺度较小,在水中具有良好的分散性,有利于提高与臭氧、 水中污染物的接触。因此在使用过程中,较小的投入量即可取得较好的催化效果。
(3)纳米氧化钕具有较好的机械强度,在催化臭氧化条件下具有较好的稳定性, 多次重复使用,催化效果都能得到较好的保持,这对有利于其进行实际应用。
