申请日2012.02.01
公开(公告)日2012.10.10
IPC分类号C02F9/14
摘要
本实用新型公开了一种小城镇污水集中处理装置，包括水解酸化池、厌氧池、好氧池、斜管沉淀池、进水管、溢流槽、水下推进器、曝气干管、曝气支管、混合液回流管、污泥回流管、潜水回流泵、出水槽、出水管Ⅰ和出水管Ⅱ，水解酸化池的一侧连接有进水管，厌氧池内设有水下推进器，好氧池上横向连接有曝气干管，好氧池上纵向连接有曝气支管，好氧池的一侧设有出水槽，出水槽与出水管Ⅰ连接，好氧池的一侧设有潜水回流泵，斜管沉淀池的一侧设有出水管Ⅱ。在实际应用中，可以根据实际处理水量来采用多套装置并行处理，构造简单，可以根据需要进行灵活组合，在很大程度上减少了基建费用，适应小城镇水量变化大的特点。
权利要求书
1.一种小城镇污水集中处理装置，其特征在于：它包括水解酸化池、厌氧池、好氧池、斜管沉淀池、进水管、溢流槽、水下推进器、曝气干管、曝气支管、混合液回流管、污泥回流管、潜水回流泵、出水槽、出水管Ⅰ和出水管Ⅱ，其中，厌氧池的一端与水解酸化池连接，厌氧池的另一端与好氧池连接，好氧池的另一端通过出水管Ⅰ与斜管沉淀池连接，混合液回流管设在厌氧池和好氧池的一侧，且混合液回流管的一端与厌氧池连接，另一端与好氧池连接，污泥回流管设在厌氧池、好氧池和斜管沉淀池的一侧，且污泥回流管的一端与厌氧池连接，另一端与斜管沉淀池连接，水解酸化池的一侧连接有进水管，厌氧池内设有水下推进器，好氧池上横向连接有曝气干管，好氧池上纵向连接有曝气支管，好氧池的一侧设有出水槽，出水槽与出水管Ⅰ连接，好氧池的一侧设有潜水回流泵，斜管沉淀池的一侧设有出水管Ⅱ。
2.根据权利要求1所述的一种小城镇污水集中处理装置，其特征在于：所述的水解酸化池、厌氧池和好氧池内设有支架Ⅰ，支架Ⅰ内侧设有弹性填料。
3.根据权利要求1所述的一种小城镇污水集中处理装置，其特征在于：所述的曝气支管上设有微孔曝气管。
4.根据权利要求1所述的一种小城镇污水集中处理装置，其特征在于：所述的斜管沉淀池内设有支架Ⅱ，支架Ⅱ内侧设有斜管。
说明书
一种小城镇污水集中处理装置
技术领域
本实用新型涉及污水处理装置，尤其涉及一种小城镇污水集中处理装置。
背景技术
随着小城镇城镇化进程的加快，村镇人口不断集中，乡镇企业迅速发展，城镇污水排放量也不断增加，然而由于过去“重建设，轻环保”的旧观念，城镇基础设施建设远远落后于城镇建设的发展，缺乏必要的污水收集系统和污水处理设施，污水无序乱流，不仅直接污染了小城镇自身生态环境，而且造成了河湖水体的严重污染，已成为区域性水环境的重要污染源。同时，由于小城镇紧临农村，畜禽养殖，水产养殖、农药及化肥等面源污染也极为严重，均对小城镇饮用水安全和居民生存环境构成严重威胁，制约了经济发展及城镇可持续发展。小城镇在城镇总数中所占比例大，且呈分散型，是继大中城市污水治理后的一个新的战略目标。 如果只注重大、中城市污水处理工程的建设，而忽视数量多、分布广的小城镇的污水治理，其结果必然是小城镇的水源污染防治不可能达到预期目标。根据有关报导，预计今后我国70%以上的生活污水将来自城镇及小区。目前全国95%以上的小城镇均未建污水处理厂，排水系统建设也不完善，小城镇生活污水处理率不足10%，水污染问题已经严重制约着小城镇社会的进步和工农业的发展。
由于小城镇的面积较小，而且小城镇的人口少、居民生活规律相近，导致小城镇污水的日变化系统较大。同时小城镇人口组成中相当一部分是农村人口。由于这些人口具有较强的不稳定性和流动性，他们有可能随农业生产的季节需要发生较大的变化。因此，小城镇污水的水量具有变化幅度大的特点。同时，我国乡镇企业由于经济能力有限，在其工业生产发展过程中，多半选择了生产工艺简单、科技含量低、污染严重的行业。另一方面大中城市原有的生产工艺落后、污染较大的工业企业也有向小城镇转移的趋势。绝大多数小城镇基本上没有污水处理厂，不少小城镇污水未经处理就近排人环境水体，严重污染水环境。
发明内容
为解决上述问题，本实用新型公开了一种小城镇污水集中处理装置，构造简单，且基建投资少，运行费用低，具有节能降耗的优点。

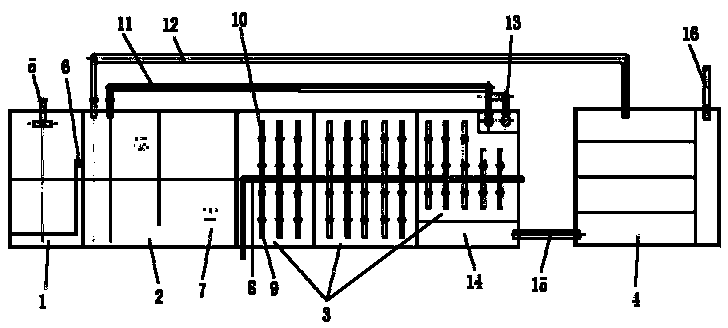

本实用新型公开了一种小城镇污水集中处理装置，包括水解酸化池、厌氧池、好氧池、斜管沉淀池、进水管、溢流槽、水下推进器、曝气干管、曝气支管、混合液回流管、污泥回流管、潜水回流泵、出水槽、出水管Ⅰ和出水管Ⅱ，其中，厌氧池的一端与水解酸化池连接，厌氧池的另一端与好氧池连接，好氧池的另一端通过出水管Ⅰ与斜管沉淀池连接，混合液回流管设在厌氧池和好氧池的一侧，且混合液回流管的一端与厌氧池连接，另一端与好氧池连接，污泥回流管设在厌氧池、好氧池和斜管沉淀池的一侧，且污泥回流管的一端与厌氧池连接，另一端与斜管沉淀池连接，水解酸化池的一侧连接有进水管，厌氧池内设有水下推进器，好氧池上横向连接有曝气干管，好氧池上纵向连接有曝气支管，好氧池的一侧设有出水槽，出水槽与出水管Ⅰ连接，好氧池的一侧设有潜水回流泵，斜管沉淀池的一侧设有出水管Ⅱ。本实用新型公开的水解酸化池、厌氧池、好氧池、斜管沉淀池、曝气干管和曝气支管，可以有效的去除有机物、总氮和磷，妥善处理污水处理过程中产生的栅渣、污泥和油脂，避免污水生化处理工程中产生的生物污泥造成二次污染，同时减少有机物，使污泥稳定化，减少污泥中有毒有害物质;公开的混合液回流管和污泥回流管可以将污水多次循环处理，提高污水的处理效果。
本实用新型公开了一种小城镇污水集中处理装置的一种改进，所述的水解酸化池、厌氧池和好氧池内设有支架Ⅰ，支架Ⅰ内侧设有弹性填料。本改进公开的弹性填料可以作为细菌附着载体，可以提高附着微生物量，从而提高污水处理效果，同时弹性填料耐腐蚀，不堵塞，易挂膜，易于生物膜的生长且脱落效果好。
本实用新型公开了一种小城镇污水集中处理装置的一种改进，所述的曝气支管上设有微孔曝气管。本改进公开的微孔曝气管在使用过程中浮力小、振动小，无需特殊固定，安装方便，同时，微孔曝气管单位面积微孔数量比普通曝气管高1-2倍，气泡小，通气量高，压力损失小，氧转移效率高。
本实用新型公开了一种小城镇污水集中处理装置的又一种改进，所述的斜管沉淀池内设有支架Ⅱ，支架Ⅱ内侧设有斜管。本改进公开的斜管可以有效沉淀脱落生物膜及悬浮物，同时可去除部分BOD5，尤其是悬浮性BOD5。
本实用新型公开的一种小城镇污水集中处理装置，其主要污水处理装置，采用钢结构材质，在实际应用中，可以根据实际处理水量来采用多套装置并行处理，构造简单，可以根据需要进行灵活组合，在很大程度上减少了基建费用，适应小城镇水量变化大的特点。
